Кроссплатформенное программное обеспечение для работы под операционными системами: Windows, Linux, с интерактивным графическим интерфейсом, позволяющим моделировать и демонстрировать реальные процессы в электротехнических системах, проводить эксперименты и лабораторные работы в реальном времени, в том числе дистанционно. Программа позволяет изучить электрические процессы как на основе принципиальных электрических схем, так и на трехмерной PСBреализации.
Функциональные возможности
• Выбор схем из библиотеки компонентов (резисторы, конденсаторы, катушки, источники, измерительные приборы),
• Интерактивная среда,
• Мгновенное отображение параметров: ток, напряжение, мощность, фаза, частота,
• Визуализация осциллограмм,
• Переключение между видом принципиальной схемы и 3D-моделью печатной платы,
• Измерительный инструментарий (Виртуальные приборы: мультиметр, осциллограф, ваттметр).
Трёхмерная графика и интерактивность
• Фотореалистичные модели резисторов, конденсаторов, катушек с детализацией до уровня маркировки и выводов,
• Интерактивная 3D-модель печатной платы,
• Автоматическое снижение полигональности и разрешения текстур для мобильных устройств,
• Динамическое управление качеством рендеринга,
• 3D-модели полностью интегрированы с физическим ядром симуляции, все визуальные эффекты синхронизированы с расчётными параметрами цепи в реальном времени, что обеспечивает наглядное и достоверное представление электротехнических процессов.
Кроссплатформенное ПО с интерактивным графическим интерфейсом, позволяющим моделировать и демонстрировать реальные процессы в электротехнических системах, проводить эксперименты и лабораторные работы в реальном времени, в том числе дистанционно. Программа позволяет изучить электрические процессы на основе принципиальных электрических схем и на трехмерной PСB реализации.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Цепи постоянного тока
- • Измерение R, I, U, P; исследование последовательных, параллельных и смешанных соединений резисторов.
- Однофазные цепи переменного тока
- • RLC-цепи (последовательные/параллельные), расчёт импеданса, резонансных режимов, построение векторных диаграмм.
- Трёхфазные цепи

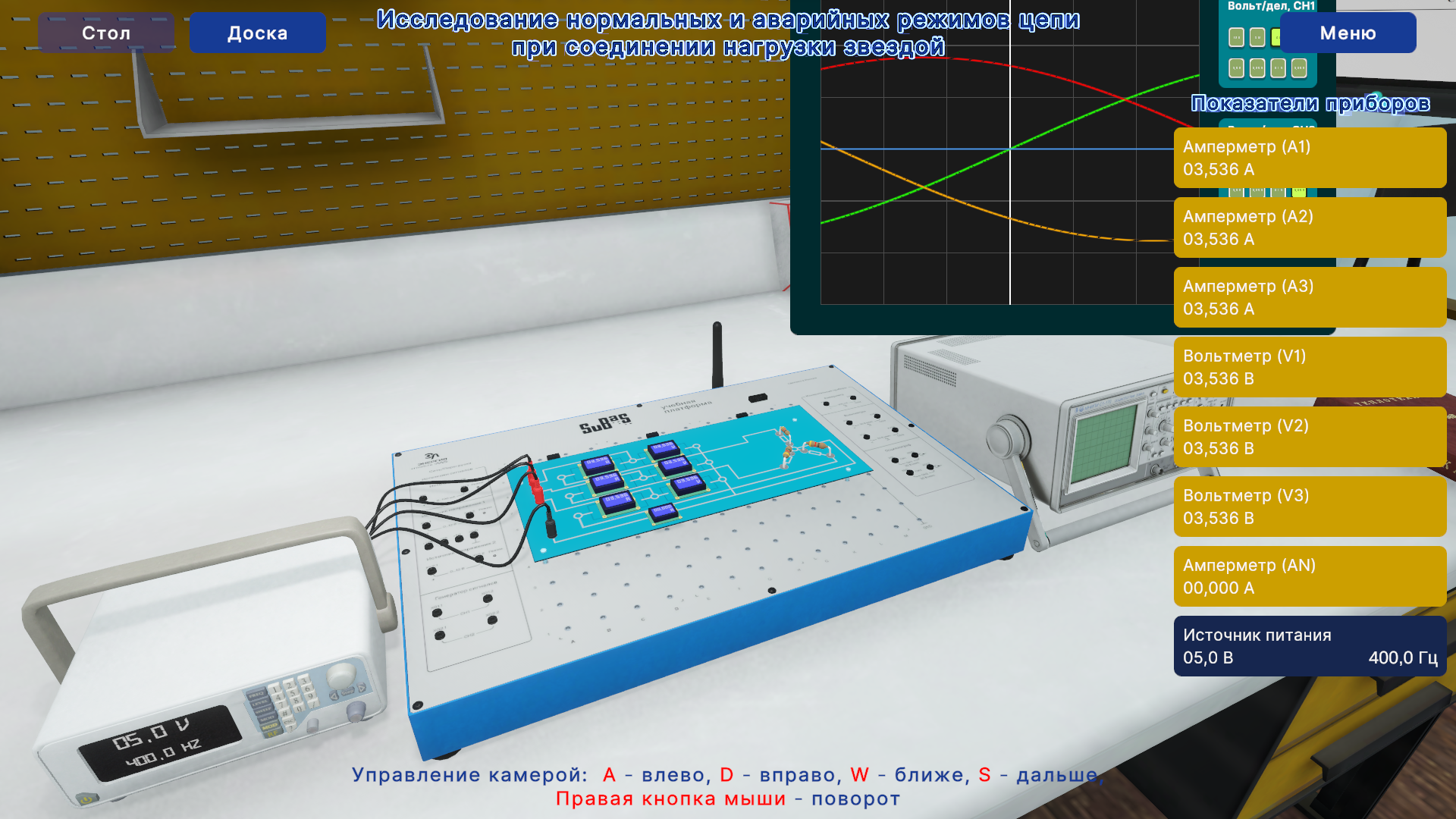

- • Соединения «звезда»/«треугольник», анализ нормальных и аварийных режимов (обрыв фазы, КЗ, перекос напряжений).
- Магнитные цепи
- • Исследование цепей при постоянном и переменном токе, расчёт магнитного потока и индуктивности.

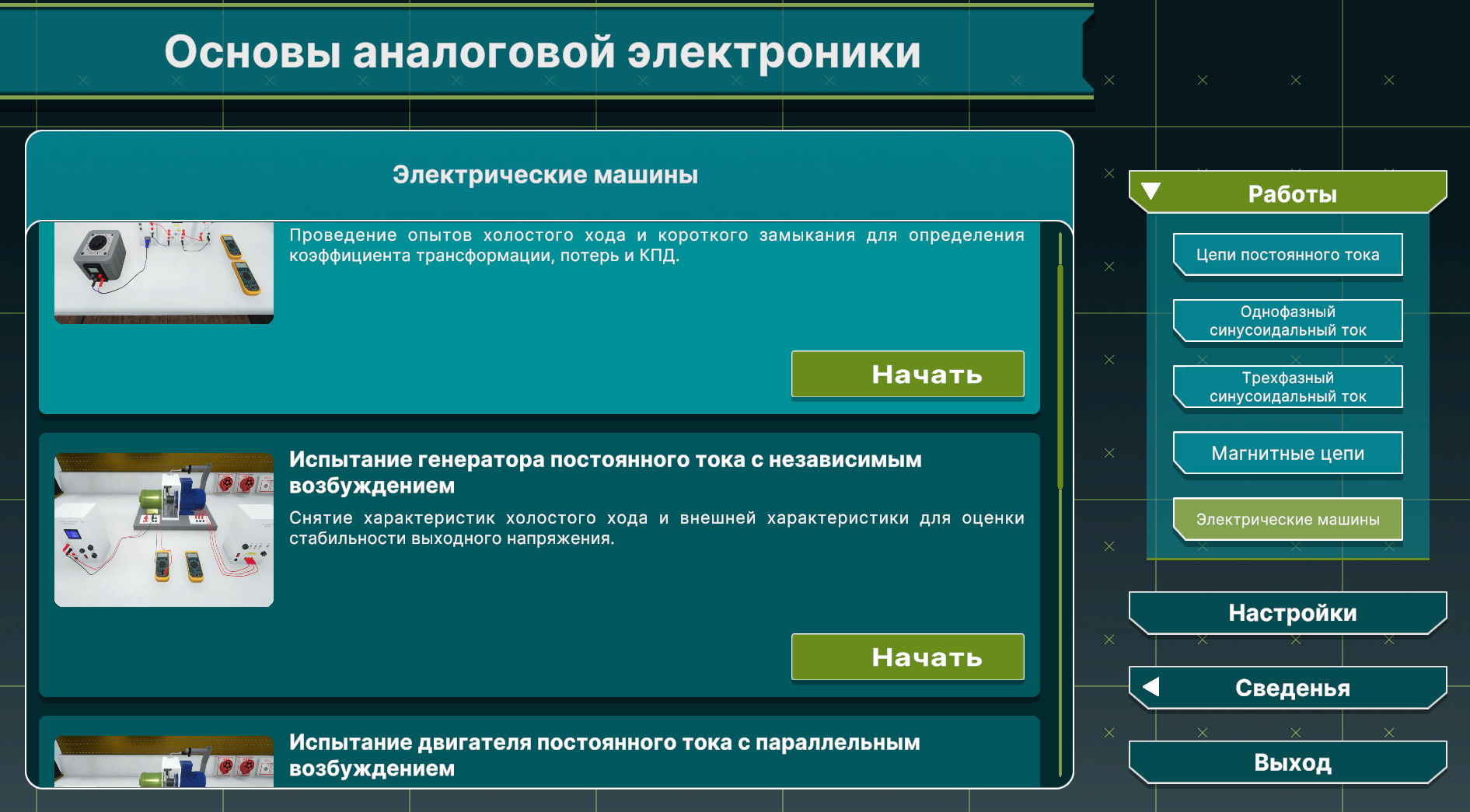

- Электрические машины

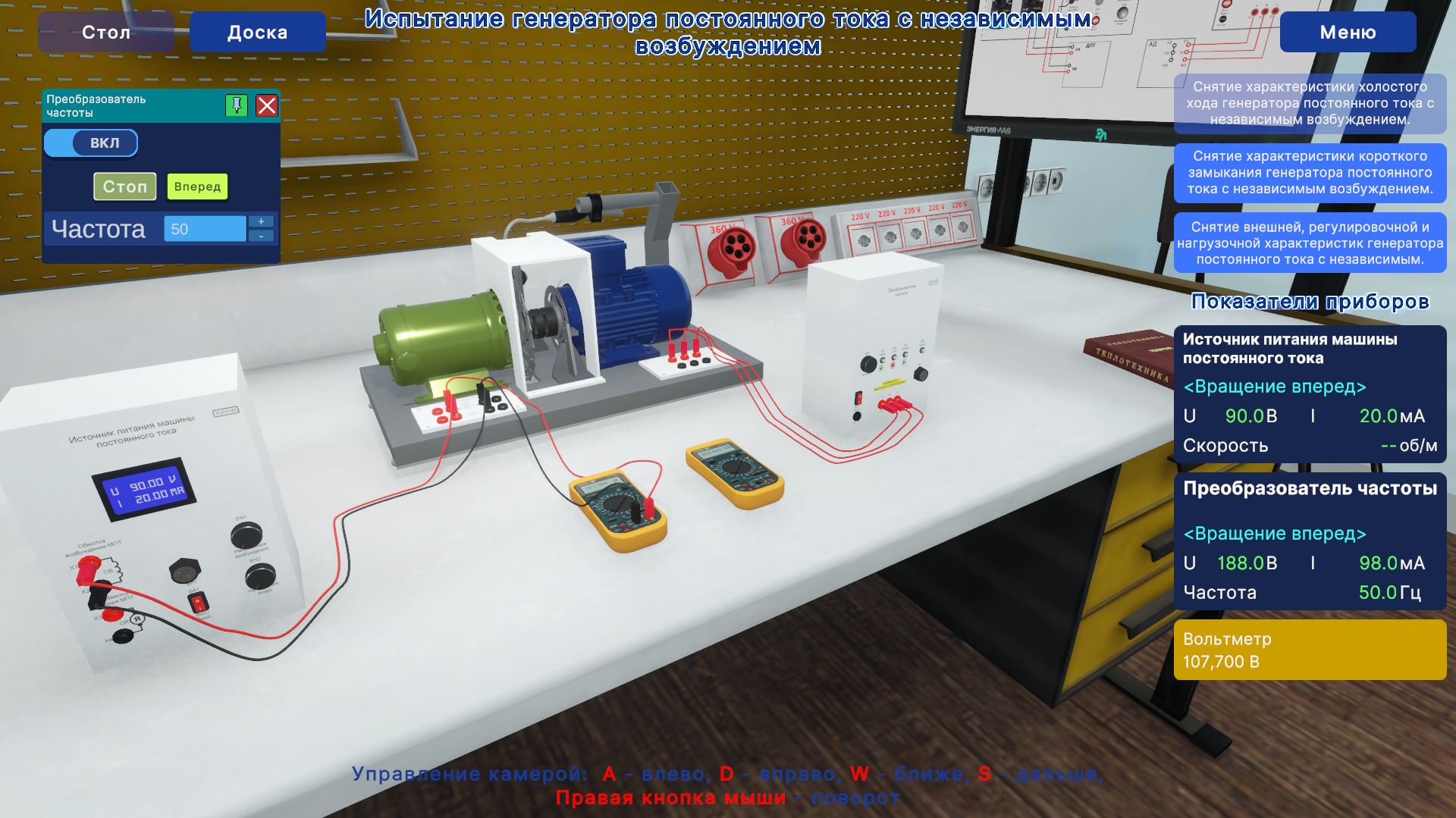

- • Виртуальные испытания: Испытание однофазного трансформатора, Испытание генератора постоянного тока с независимым возбуждением, Испытание двигателя постоянного тока с параллельным возбуждением, Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором при питании его от промышленной электрической сети, Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором при питании его от преобразователя частоты.
