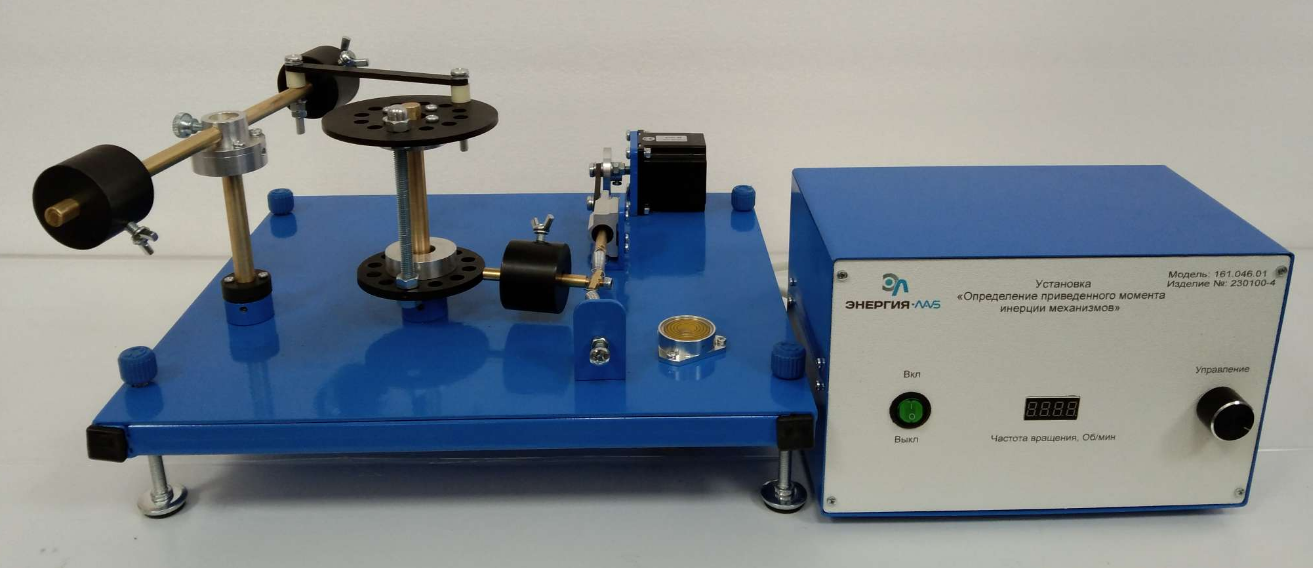

Лабораторная установка «Определение приведенного момента инерции механизмов», ЭЛБ-161.046.01
- Исполнение: Без ПО
Товар снят с производства
Лабораторная установка предназначена для экспериментального определения приведенного момента инерции механизма в функции положения звена приведения.
Лабораторная установка выполнена в настольном исполнении.
Лабораторная установка собрана на основании, изготовленном из металла покрытого порошковой краской.
На основании расположены: в левой части –исследуемый (рассматривается как пример кривошипно-коромысловый) механизм, в правой –устройство для получения резонанса.
Кривошипно-коромысловый механизм состоит из коромысла и кривошипного узла, соединённых с помощью шатуна. На кривошипе закреплен маятник с грузом.
Кривошипный узел с маятником и закрепленным на нем грузом принимается за звено приведения.
Коромысло и кривошипный узел имеют шарикоподшипниковые опоры, закрепленные на основании. Коромысло имеет штангу с симметрично расположенными грузами.
Кривошипный узел имеет лимб и стопор. Механизм закреплен под углом 120°.
Свободный конец маятника пружинами определенной жесткости соединен с устройством для получения резонанса.
Устройство для получения резонанса состоит из электродвигателя, приводящего во вращение эксцентрик специального четырехзвенного механизма, коромысло которого соединено с одной из пружин маятника.
При вращении электродвигателя пружина получает от коромысла импульсы, которые передаются маятником на механизм. Регулируя обороты электродвигателя, можно, меняя частоту возмущающих импульсов (возмущающей силы), добиться резонанса системы.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Экспериментальное определение приведенного момента инерции механизма в функции положения звена приведения.
Лабораторная установка «Определение приведенного момента инерции механизмов» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
