Лабораторная установка «Электрическая проводимость в полупроводниках», ЭЛБ-190.055.01
- Исполнение: Без ПО
Товар снят с производства
Наборное поле, состоящее из разъемов для установки и фиксации минимодулей, при реализации различных электрических схем;
- фиксированные источники питания +12 В, -12 В и +5 В;
- поле ввода данных для работы с цифровыми микросхемами ("Вывод"), которое содержит:8 переключателей и 4 кнопки.
- блок индикации логических уровней.
Стенд предназначен для проведения лабораторных работ в образовательных учреждениях для получения профессиональных знаний и навыков.
Наборное поле несет в себе источники питания, наборное поле и вспомогательные элементы.
Источник питания обеспечивает необходимые уровни тока и напряжения для работы электрических схем.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Параметры электрической цепи постоянного напряжения и тока
- Последовательное соединение резисторов.
- Параллельное соединение резисторов.
- Последовательно-параллельное соединение резисторов
- Резистивный делитель напряжения.
- Электрическая мощность и работа.
- Коэффициент полезного действия электрической цепи
- Линейные резисторы.
- Параметры синусоидального напряжения и тока, активная мощность.
- Напряжение и ток конденсатора.
- Последовательное соединение конденсаторов.
- Параллельное соединение конденсаторов.
- Реактивная мощность конденсатора.
- Напряжение и ток катушки индуктивности.
- Последовательное соединение катушек индуктивности.
- Параллельное соединение катушек индуктивности.
- Реактивная мощность катушки индуктивности.
- Последовательное соединение резистора и конденсатора.
- Параллельное соединение резистора и конденсатора.
- Последовательное соединение резистора и катушки индуктивности
- Параллельное соединение резистора и катушки индуктивности.
- Последовательное соединение конденсатора и катушки индуктивности.
- Параллельное соединение конденсатора и катушки индуктивности.
- Мощности в цепи синусоидального тока.
- Параметры синусоидального напряжения и тока, активная мощность
- Переходные процессы в цепи с конденсатором и резисторами.
- Переходные процессы в цепи с катушкой индуктивности.
- Трансформаторы. Коэффициент трансформации.
- Преобразование сопротивлений с помощью трансформатора
- Выпрямительный диод.
- Стабилитрон
- Однофазный однополупериодный неуправляемый выпрямитель.
- Однофазный мостовой неуправляемый выпрямитель
- Фазовое управление тиристором
- Параметрический стабилизатор напряжения
- Исследование интегрального стабилизатора постоянного напряжения
- Исследование импульсного стабилизатора постоянного напряжения
- Характеристики диодного двухэлектродного тиристора
- Испытание слоев и исследование выпрямительного действия биполярных транзисторов.
- Усилители на биполярных транзисторах.
- Исследование усилительного каскада на полевом транзисторе
- Инвертирующий усилитель
- Неинвертирующий усилитель.
- Суммирующий усилитель.
- Дифференциальный усилитель.
- Исследование операционного усилителя в динамике.

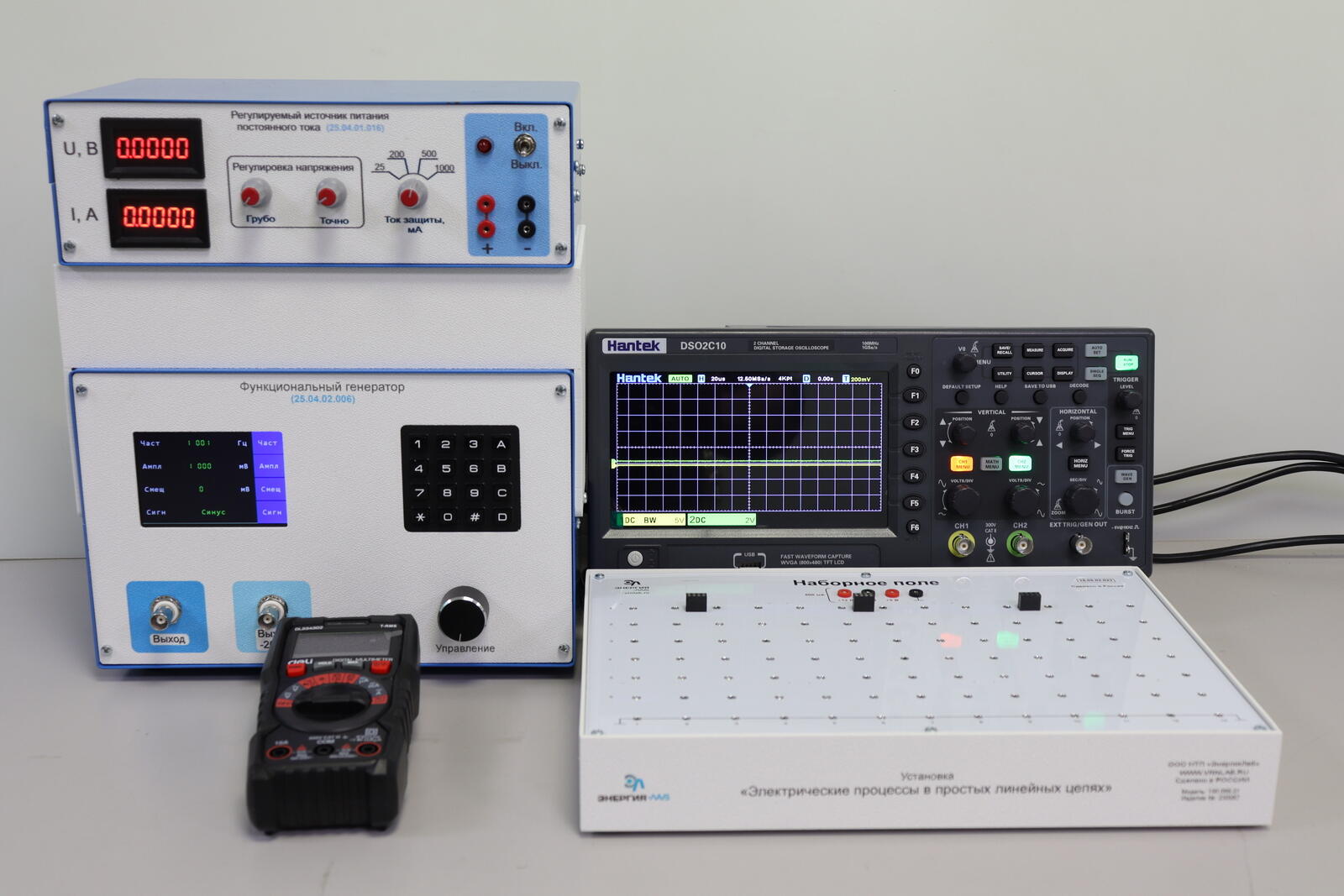

1. Наборное поле - 1 шт.
2. Регулируемый источник питания постоянного тока - 1 шт.
3. Мультиметр - 1 шт.
4. Функциональный генератор - 1 шт.
5. Цифровой осциллограф -1 шт.
6. Набор минимодулей - 1 комплект.
7. Комплект проводов - 1 комплект.
8. Комплект документации - 1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
