Снят с производства: Учебный стенд «Распределение усилий в плоских фермах», ЭЛБ-161.011.01
- Исполнение: Без ПО
Товар снят с производства

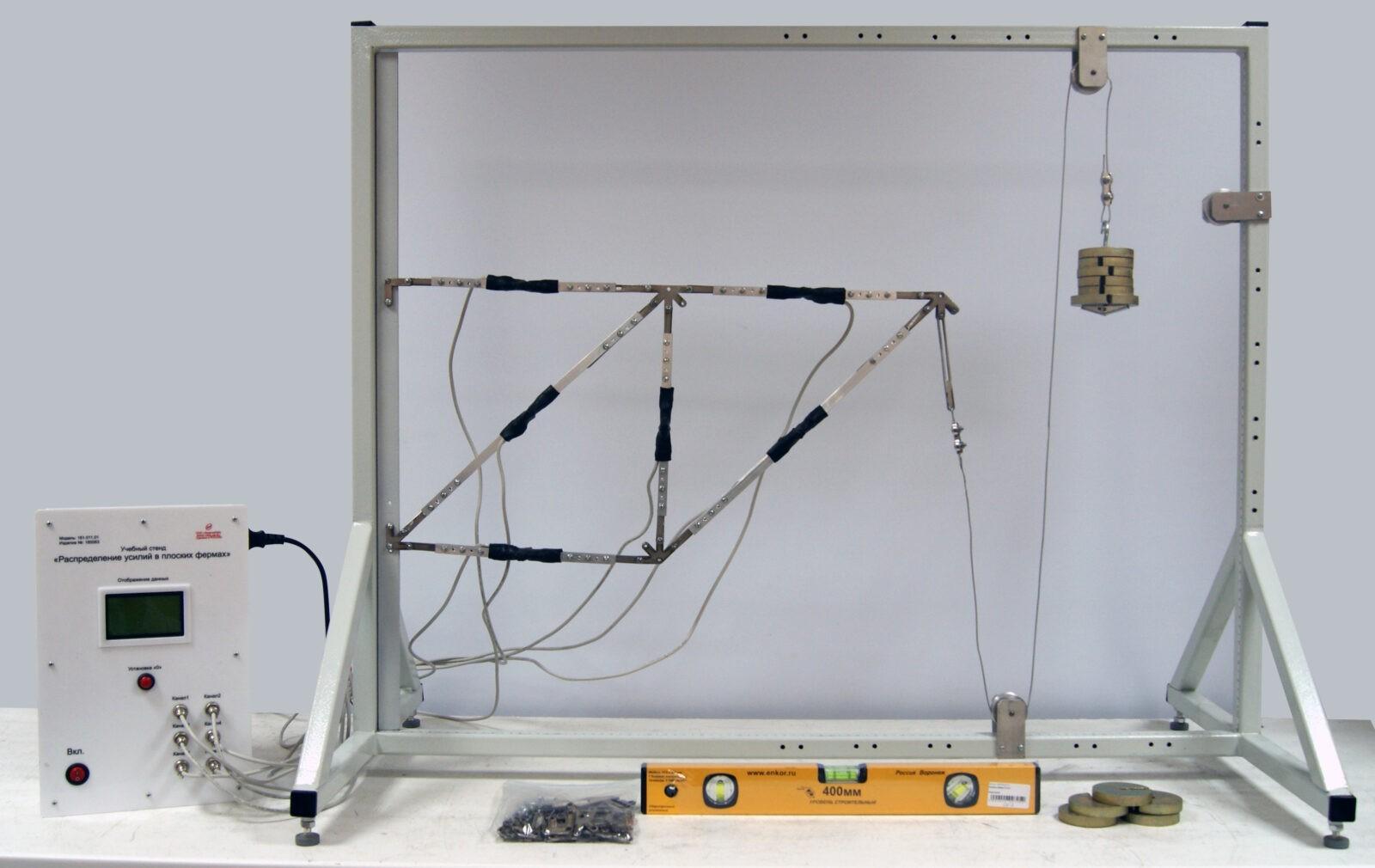

Учебный стенд «Распределение усилий в плоских фермах» предназначен для проведения цикла лабораторно-практических занятий дисциплин «Сопротивление материалов», «Металлические конструкции» и других смежных технических дисциплин.
Учебная лабораторная установка позволяет организовать рабочее место для бригады студентов из 3-4 человек.
Учебная лабораторная установка представляет собой программно-измерительный комплекс, включающая в себя экспериментальную и измерительную часть.
Экспериментальная часть состоит из силовой рамы, представляющую собой объемную конструкцию с отверстиями для сборки устройств нагружения и крепления экспериментальных объектов – плоских ферм различной конфигурации. Для возможности определения взаимного расположения мест крепления ферм и системы нагружения, на силовой раме предусмотрена измерительная шкала, градуированная в сантиметрах.
В состав поставки входят шесть стрежней с тензометрическими датчиками. Каждый тензометрический датчик соединяется с Измерительным прибором посредством кабеля. Система нагружения представляет собой набор роликовых блоков, тягового троса и комплект подвесов с наборными грузами. Система нагружения фиксируется винтами в отверстиях пространственной рамы, что позволяет реализовать практически все возможные случаи нагрузки плоских ферм.
Измерительная часть (Измерительный прибор) содержит шестиканальную аналого-цифровую систему обработки сигналов тензометрических датчиков, а также микропроцессорную систему обработки и визуализации экспериментальных данных. Измерительная часть содержит все необходимые источники питания и электронные системы, необходимые для эксплуатации лабораторного комплекса.
Предусмотрена возможность установки дополнительных субмодулей (до пяти) с целью расширения функциональных возможностей прибора. (Примечание: субмодули в комплект поставки не входят и поставляются по отдельному заказу).
Особенностью учебной лабораторной установки является использование для фиксации малых деформаций образца прецизионных тензометрических датчиков, построенных по компенсационной мостовой схеме.
С целью защиты от повреждений, тензодатчики закрыты защитной амортизационной трубкой.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
