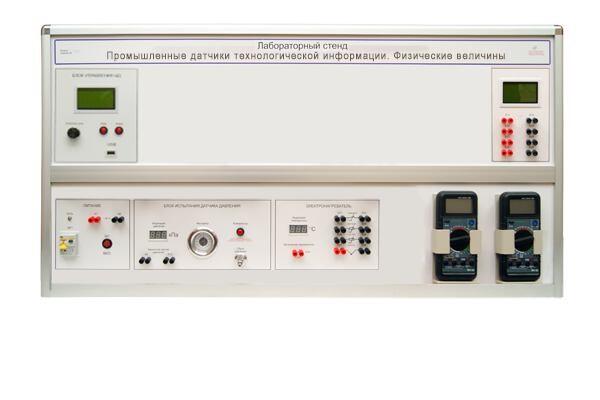

Учебный лабораторный стенд «Промышленные датчики технологической информации. Физические величины», ЭЛБ-111.002.01

Учебный лабораторный стенд «Промышленные датчики технологической информации. Физические величины» (далее стенд) предназначен для проведения лабораторных работ в учреждениях среднего профессионального и высшего профессионального образования.

Стенд формирует два рабочих места при проведении лабораторных работ. Одновременно и активно могут работать два человека.

На лицевой панели расположены следующие тематические модули:
• Модуль «Питание» предназначена для ввода сетевого напряжения и включения источников вторичного электропитания. Модуль оснащен дифференциальным автоматом, клавишным выключателем с подсветкой, светодиодным индикатором «Сеть».
• Модуль «Изучение датчиков давления и расхода воздуха».
Внутри модуля расположены источник избыточного давления воздуха, ресивер, запорная арматура, соединительные трубки, датчики давления и расхода.
Модуль содержит в своем составе следующие датчики:
- Тензорезистивный датчик избыточного давления,
- Тензорезистивный датчик дифференциального давления,
- Измерительная диафрагма,
- Датчик расхода воздуха.
Каждый датчик оснащен клеммами для подключения электропитания и подключения выхода к измерительному прибору.
• Модуль «Изучение датчиков температуры».
Модуль содержит в своем составе: нагреватель, вентилятор, набор датчиков температуры, регулятор температуры, индикатор температуры.
Модуль содержит в своем составе следующие датчики:
- Интегральный датчик температуры,
- Термопара хромель-копель,
- Термосопротивление с НСХ М50,
- Регулируемый биметаллический термостат,
- Кремниевый терморезистор.
Каждый датчик оснащен клеммами для подключения электропитания и подключения выхода к измерительному прибору.
• Модуль «Изучение датчиков освещенности и цвета».
Модуль содержит регулируемый источник света, набор датчиков освещенности, датчик цвета.
В модуле установлены следующие датчики.
- Фотодиод,
- Фототранзистор,
- Фоторезистор,
- Интегральный датчик цвета.

Каждый датчик оснащен клеммами для подключения электропитания. Выходные сигналы датчиков также выведены на соединительные клеммы.
• Панель «Задающие и измерительные приборы».
На панели установлены измерительные приборы с клеммами для подключения. Панель выполнена на основе микропроцессорной системы со следующими характеристиками:
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
