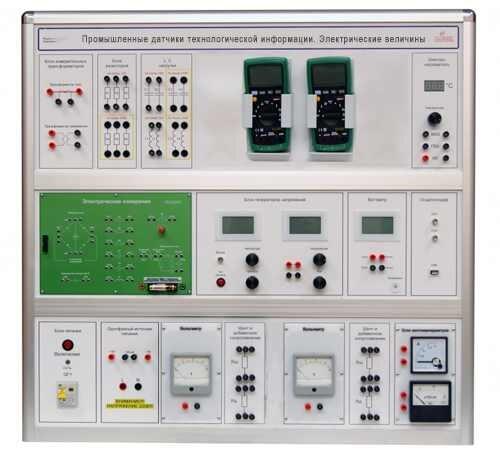

Учебный лабораторный стенд «Промышленные датчики технологической информации. Электрические величины», ЭЛБ-111.003.01
- Исполнение: Без ПО
Товар снят с производства
Учебный лабораторный стенд «Промышленные датчики технологической информации. Электрические величины» (далее стенд) предназначен для проведения лабораторных работ в учреждениях среднего профессионального и высшего профессионального образования.
Стенд формирует два рабочих места при проведении лабораторных работ. Одновременно и активно могут работать два человека.
Учебный лабораторный стенд (далее стенд) представляет собой моноблок, выполненный из анодированных алюминиевых профилей С1-141 и С1-041. Лицевая панель, боковые, верхняя и нижняя панели выполнены из АБС пластика толщиной 4мм, светлого цвета с тиснением типа Z01.
На лицевой панели расположены следующие тематические модули:
• Модуль «Питание» предназначена для ввода сетевого напряжения и включения источников вторичного электропитания. Модуль оснащен дифференциальным автоматом, клавишным выключателем с подсветкой, светодиодным индикатором «Сеть». В состав модуля входит автотрансформатор.
• Модуль «Электрические измерения».
Модуль содержит в своем составе следующие устройства:
- Наборное поле для мостовых измерений,
- Нормальный элемент 2,5 В,
- Набор элементов,
- Пиковый детектор.
• Модуль «Аналоговые измерительные приборы».
Модуль содержит в своем составе следующие устройства:
- Вольтметр постоянного напряжения,
- Миллиамперметр постоянного тока,
- Вольтметр переменного напряжения,
- Миллиамперметр переменного тока,
- Шунт и добавочное сопротивление.
• Модуль «Цифровые измерительные приборы».
В модуле установлены следующие устройства.
- Датчик тока,
- Датчик напряжения,
- Цифровой измерительный модуль – должен представлять собой цифровой ваттметр с выводом данных на ЖК дисплей,
- Шунт и добавочное сопротивление.
Каждое устройство оснащено клеммами для подключения
• Модуль «Нагрузка».
В модуле установлены следующие устройства:
- Активная нагрузка,
- Индуктивная нагрузка,
- Емкостная нагрузка,
- Наборное поле.
Каждое устройство оснащено клеммами для подключения
• Панель «Задающие устройства и измерительные приборы».
Панели установлены измерительные приборы с клеммами для подключения. Панель выполнена на основе микропроцессорной системы.
Субмодули представляют собой сменные устройства, которые позволяют:
- управлять различными устройствами (регулятор напряжения, функциональный генератор, преобразователь частоты и т.д.);
- производить измерения физических величин (ток, напряжение, температура, давление и т.д.);
- обрабатывать и передавать измеренные величины;
Каждый субмодуль имеет в составе микропроцессор, который обеспечивает предварительную обработку информации.
Максимальное количество одновременно подключаемых субмодулей ограничено только нагрузочными возможностями интерфейсов.
Информацию о лабораторных работах можете узнать у менеджеров.
