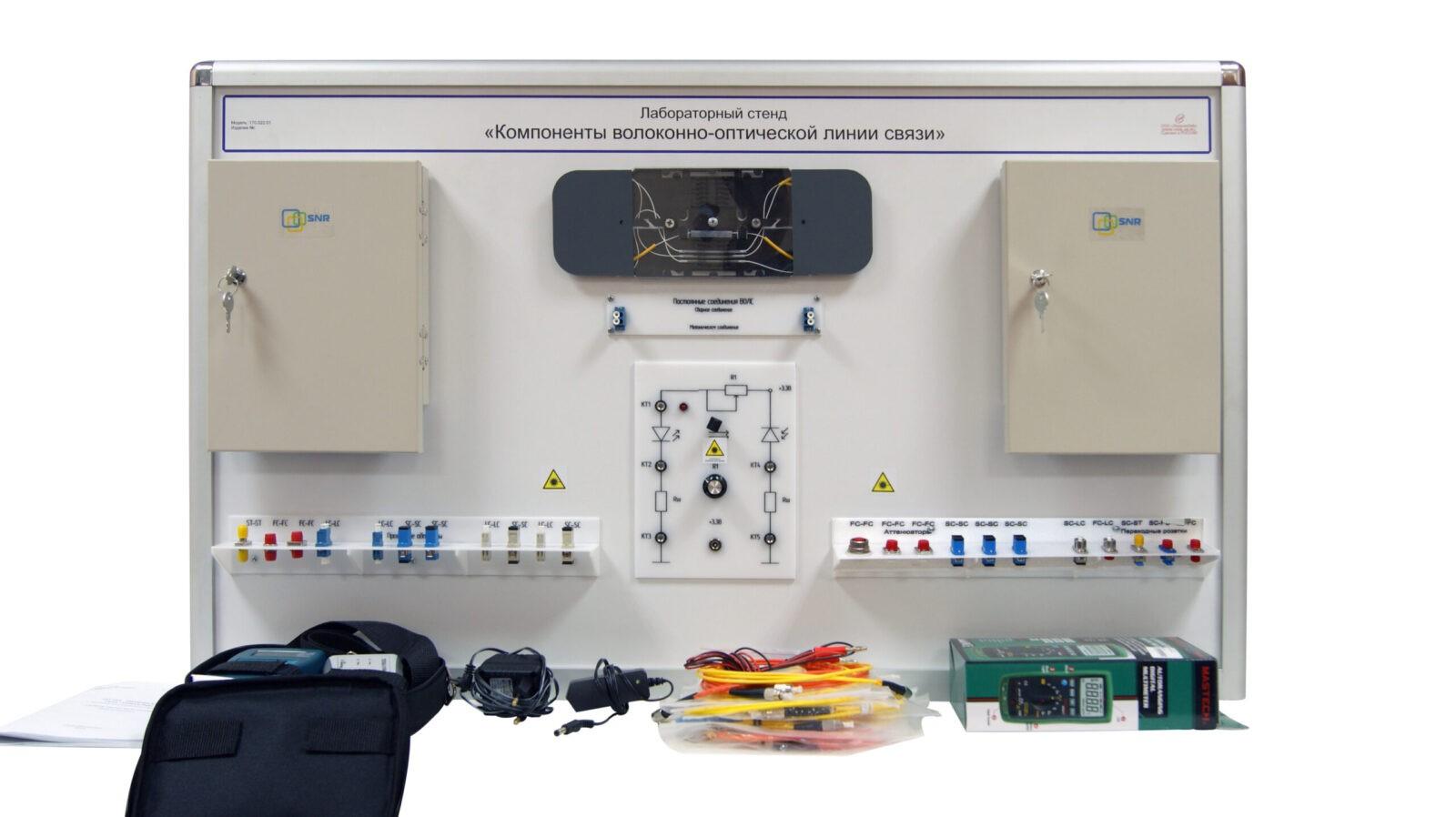

Учебный лабораторный стенд «Компоненты волоконно-оптической линии связи», ЭЛБ-170.022.01
- Исполнение: Без ПО
Волоконно-оптическая линия связи (ВОЛС) —это система, использующая световые волны для передачи информации. Основу ВОЛС составляет оптическое волокно —тонкий стеклянный или пластиковый проводник, который проводит свет с минимальными потерями. ВОЛС работают на основе принципа преобразования электрических сигналов в световые, их передачи через оптическое волокно и последующего преобразования обратно в электрические сигналы.
Стенд предназначен для проведения лабораторных и практических работ по профильным учебным дисциплинам, входящим в учебные планы направления подготовки «Инфокоммуникационные технологии и системы связи».
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- • Работа с измерительным оборудованием ВОЛС (источником оптического излучения и измерителем оптической мощности).
- • Исследование затухания в оптическом волокне.
- • Исследование потерь постоянных соединений ВОЛС.
- • Исследование разъемных соединений ВОЛС: розетки типов ST, FC, LC, SC по вносимым потерям.
- • Исследование постоянных и переменных аттенюаторов для ВОЛС.
- • Исследование различных видов оптических разветвителей по коэффициенту деления.
- • Исследование WDM сплиттеров.
- • Сборка и исследование простейших оптических сетей с уплотнением на WDM сплиттерах.
- • Изучение энергетической характеристики лазерного диода.
- • Изучение характеристики чувствительности фотодиода.
1. В комплект поставки стенда входит источник оптического излучения «SNR-OLS-01»длинами волн оптического излучения 1310 и 1550 нм.
2. В комплект поставки стенда входитизмеритель оптического излучения «SNR-PMT-PON»свозможностьюодновременного измерения в на трех длинах волн 1310/1490/1550 нм.
3. В части стенда, касающейся измерениям характеристик оптического излучателя и фотоприемника, сопротивление резистора в цепи светодиода 1 Ом, а сопротивление резистора в цепи фотодиода 10 Ом. Для измерения тока, протекающего через соответствующие элементы, используется мультиметр.
5. Для электропитания части схемы касающейся измерениям характеристик оптического излучателя и фотоприемника используется источник напряжения3,3 В,встроенный в стенд.
6. Делитель оптической мощности, расположенный влевой части стенда, имеет дробный коэффициент деления (80/20%). Делитель оптической мощности, расположенный в правой части стенда, имеет равномерный коэффициент деления.
7. WDM-сплиттеры, расположенные в правой и левой части стенда одинаковые. Они разделяют световой поток, входящий в разъем наCOMна две составляющие: с полосами оптического излучения 1520-1600 нм и 1260/1500 нм
8. Модуль изучения лазерного диодавыполнен на основе SFP модуля с длинной волны излучения 1550 нм.
