Комплект учебного оборудования предназначен для проведения лабораторно –практических занятий по изучению счетчиков расхода воды, принципов их действия, способов измерения расхода.

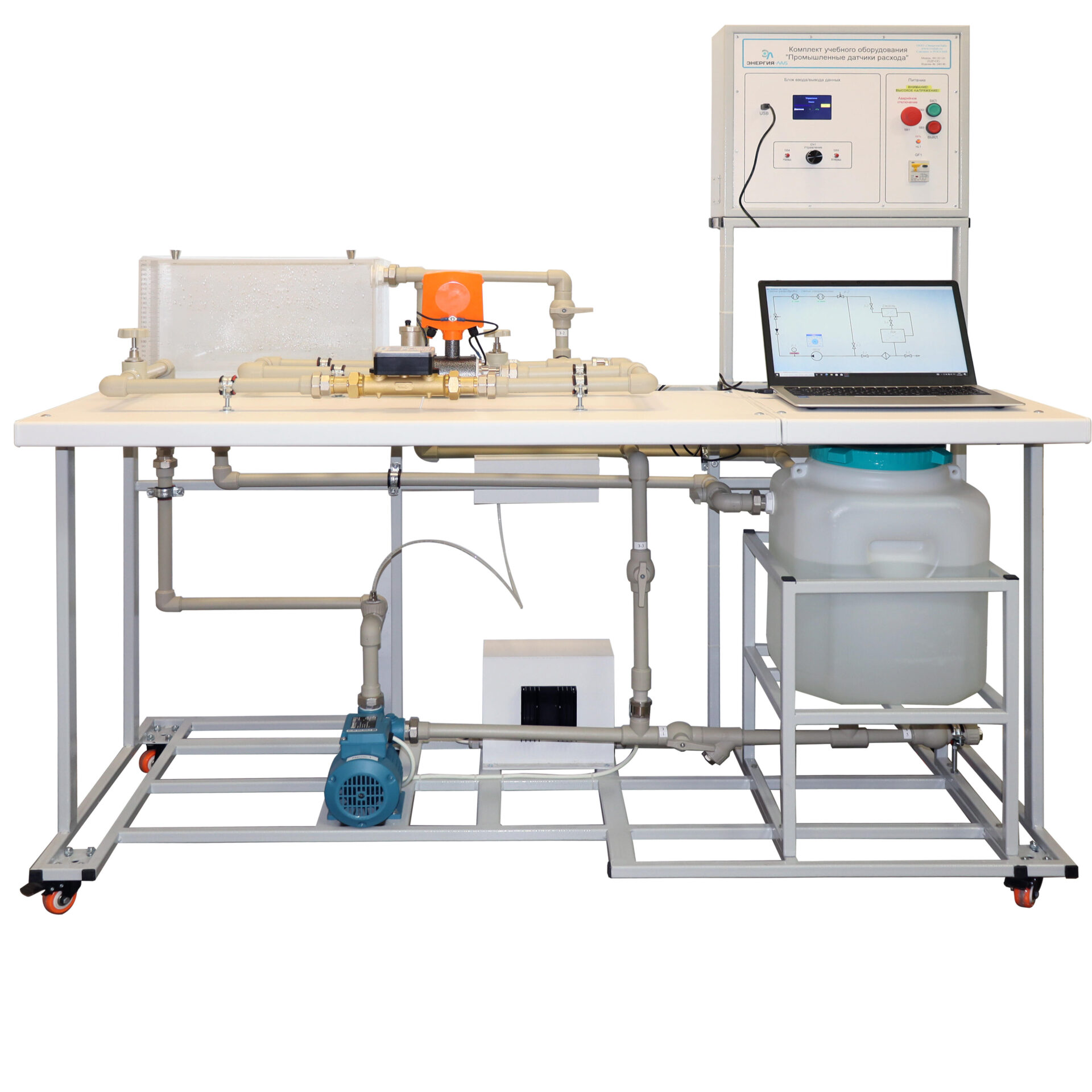

Стенд собран на рамном основании, изготовленном из металлического профиля с порошковым покрытием.
На рамном основании смонтирована гидравлическая система и установлен блок управления.
Гидравлическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воды и системы измерения расхода различными приборами.
Система подачи воды состоит из насоса центробежного, технологической емкости, системы заслонок.
Систем измерения расхода включает в себя:
- мерную емкость;
- счетчик расхода ультразвуковой;
- счетчик расхода электромагнитный.
Мерная емкость, выполненная из оргстекла толщиной 6мм. Мерная емкость крепится к раме с помощью специальной поддерживающей конструкции. Мерная емкость оснащена переливом. Мерная емкость оснащена мерной шкалой.
Подача воды в систему измерений осуществляется центробежным насосом с частотным управлением. Управление насосом (включение и производительность) осуществляется с блока управления.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение ультразвукового расходомера
- Изучение электромагнитного расходомера
- Изучение счетчиков воды различных классов точности
- Определение расхода объемным способом
Комплект учебного оборудования «Промышленные датчики расхода» в сборе –1шт.
Электронный носитель с руководством по эксплуатации, программным обеспечением, методическими указаниями, учебным видеороликом –1шт.
Гарантийный талон –1шт.
Паспорт - 1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
