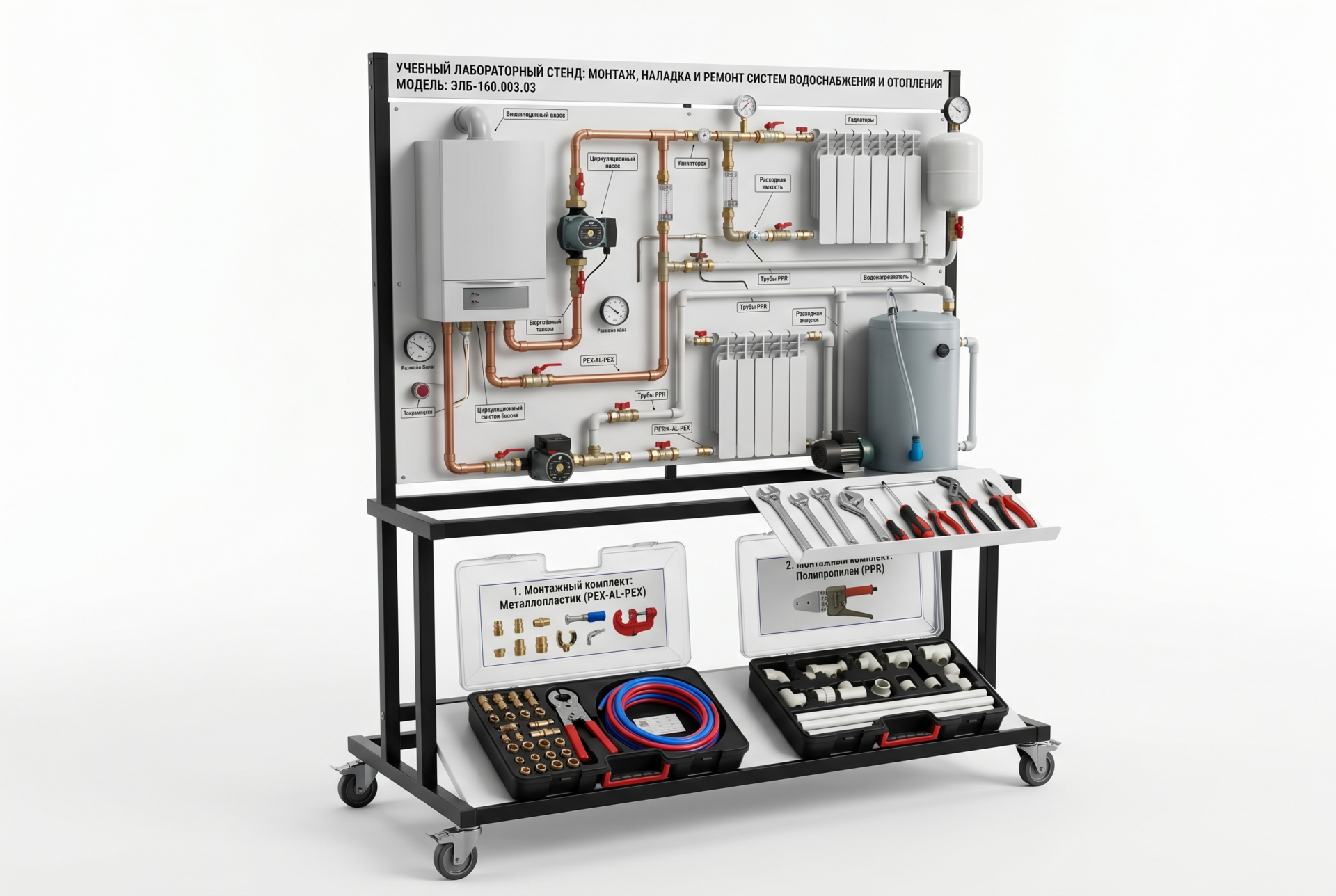

Учебный стенд "Монтаж, наладка и ремонт систем водоснабжения и отопления", ЭЛБ-160.003.03
- Исполнение: Без ПО
Лабораторный стенд «Монтаж, наладка и ремонт систем водоснабжения и отопления» выполнен на мобильном основании с действующей моделью автономного теплоснабжения, источником и потребителями энергии и трубопроводной обвязкой. Оборудование обеспечивает забор воды из расходной емкости, заполнение контура и циркуляцию теплоносителя. В поставку включены готовые патрубки для моделирования различных конфигураций сети, слесарный инструмент для освоения пайки полипропиленовых (PPR) элементов, а также фитинги и арматура PEX-AL-PEX для сборки металлопластиковых труб.
Этот комплекс предназначен для изучения конструкции и принципов работы замкнутых инженерных сетей. Практическая база позволяет студентам учреждений специального и среднего профессионального образования получать базовые и углубленные знания, детально отрабатывая навыки монтажных и пусконаладочных работ.
Учебный стенд "Монтаж, наладка и ремонт систем водоснабжения и отопления" позволяет изучать конструкцию, монтаж и наладку автономных систем отопления и водоснабжения. Включает циркуляционный контур, измерительные приборы, наборы инструментов и труб (PPR, PEX-AL-PEX). Развивает практические навыки пайки и сборки разных конфигураций.
- Потребляемая мощность, В·А: 2500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Конструкция и базовые принципы функционирования индивидуального теплоснабжения.
- Технический регламент пусконаладки: заполнение гидравлического контура жидким теплоносителем и калибровка контрольно-измерительных приборов.
- Практический расчет теплопроизводительности радиатора и оценка его удельных эксплуатационных параметров.
- Тестирование различных методик варьирования теплоотдачи излучающего элемента.
- Анализ гидродинамического распределения потоков и расчет параметров затекания в байпасных однотрубных сетях.
- Сборка локальных тепловых сетей с последовательным подводом магистрали по нижней схеме.
- Проектирование и разводка замкнутых контуров с параллельным нижним подсоединением батарей.
- Технология построения теплораспределительных сетей с верхним расположением подающей линии.
- Конструирование двухканальных замкнутых контуров с перекрестным (диагональным) подключением теплообменников.
- Сборка двухтрубных контуров теплоснабжения со сквозным верхним распределением потока.
- Исследование внутреннего устройства и специфики работы регулирующей и запорной арматуры.
- Освоение технологических процессов диффузионной сварки соединений из полипропилена.
- Практические навыки сборки и стыковки композитных металлополимерных трубопроводов.
Лабораторный стенд "Монтаж, наладка и ремонт систем водоснабжения и отопления"-(1 шт.).
Насос пневматический -(1 шт.).
Набор слесарных инструментов -(1 шт.).
Сварочный аппарат для PPR арматуры -(1 шт.).
Защитные рукавицы -(1 шт.).
Ножницы для PPR арматуры -(1 шт.).
Комплект фитингов и арматуры PPR -(1 шт.).
Комплект фитингов и арматуры для металлопластиковых труб PEX-AL-PAX -(1 шт.).
Комплект сменный головок для термостатических клапанов (3 шт.).
Комплект сменный сервоприводов для термостатических клапанов (3 шт.).
Паспорт изделия -(1 шт.).
Руководство по эксплуатации -(1 шт.).
Методические указания по проведению лабораторных работ -(1 шт.).
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
