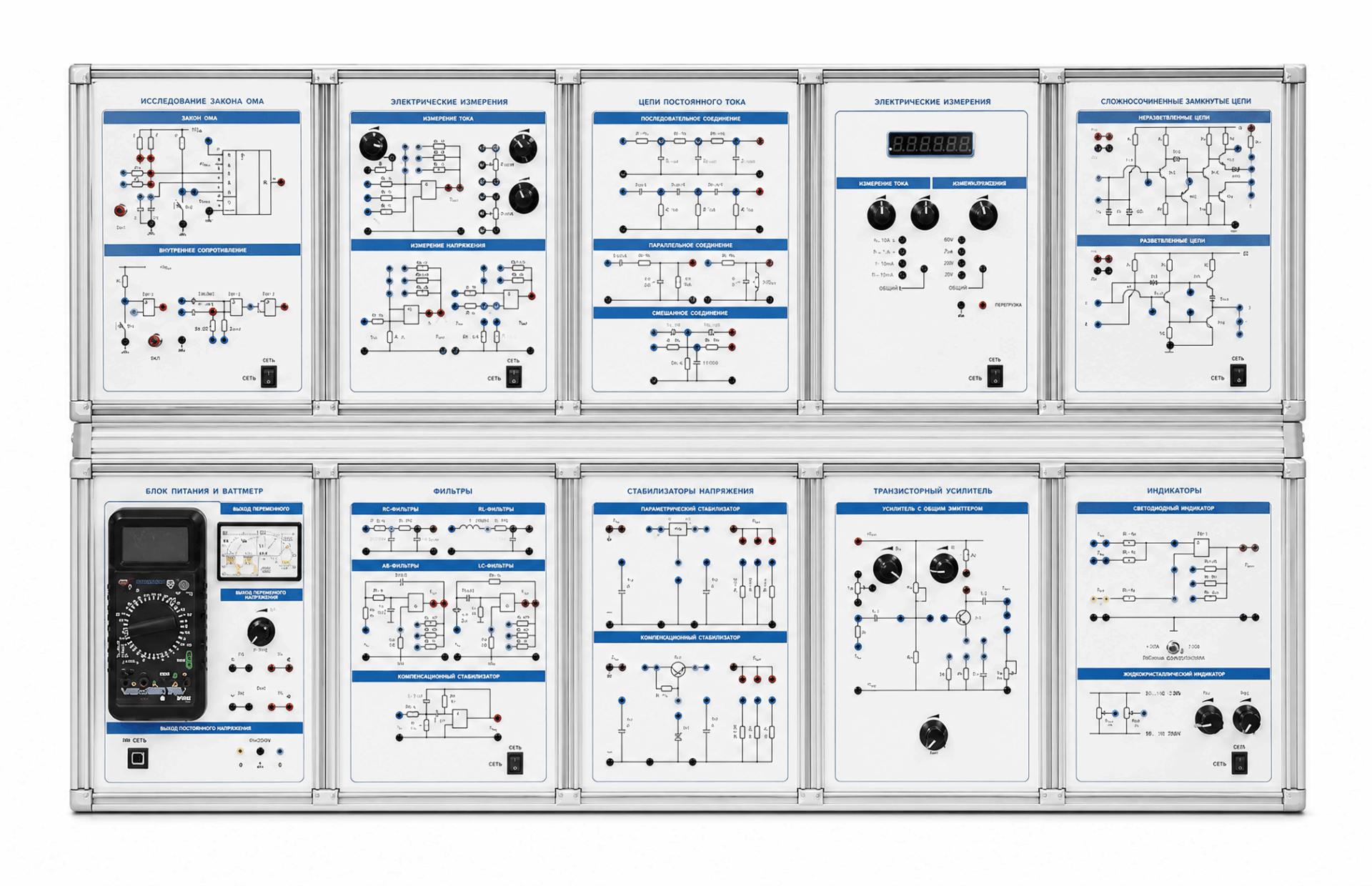

Комплект учебно-лабораторного оборудования «Схемотехника» выполнен в виде модульной системы, размещенной на эргономичной двухуровневой раме и укомплектованной контрольно-измерительными приборами.
Комплект позволяет студентам, изучающим дисциплины «Физические основы электроники», «Электроника», «Схемотехника» и «Цифровая электроника», освоить базовые принципы построения аналоговой и цифровой техники. В ходе занятий учащиеся исследуют характеристики транзисторных и операционных усилителей, компараторов, фильтров и стабилизаторов напряжения. Внимание уделяется анализу звеньев обратной связи, логических элементов ТТЛ, мультивибраторов и таймеров. Использование функционального генератора, блоков измерений и питания совместно с мультиметром позволяет анализировать электронные схемы и получать навыки наладки аппаратуры.
Комплект оборудования обеспечивает проведение лабораторных работ группой из 2-3 человек.
Учебно-лабораторный стенд предназначен для проведения практических занятий по схемотехнике в учреждениях профессионального образования.
Комплекс позволяет студентам изучить принципы работы операционных и транзисторных усилителей, компараторов, фильтров, стабилизаторов и элементов ТТЛ, исследовать звенья обратной связи и генераторы, а также освоить навыки измерений мультиметром.
- Потребляемая мощность, В·А: 300
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Анализ вольт-амперных характеристик полупроводниковых диодов и работы схем неуправляемого выпрямления.
- Исследование рабочих режимов биполярного транзистора в составе усилительного каскада.
- Определение параметров полевого транзистора и оценка эффективности его работы в схеме усилителя.
- Изучение полупроводниковых тиристоров и симисторов в цепях управляемых выпрямителей и регуляторов напряжения.
- Диагностика статических характеристик и оптических параметров оптоэлектронных приборов
- Сравнительный анализ амплитудно-частотных характеристик транзисторных усилителей со звеньями обратной связи и без них.
- Экспериментальное определение параметров инвертирующего и неинвертирующего усилителей на базе ОУ.
- Исследование математических операций суммирования и вычитания сигналов на операционных усилителях.
- Практическое изучение интегрирующих звеньев и схем выборки-хранения аналоговых величин.
- Оценка точности работы пиковых и синхронных детекторов в цепях обработки сигналов.
- Анализ передаточных характеристик и динамического режима аналоговых компараторов.
- Экспериментальное исследование статических и динамических свойств стабилизаторов напряжения.
- Определение частотных параметров пассивных и активных фильтров различного типа.
- Исследование амплитудно-частотных характеристик полосовых фильтров при каскадном включении ФВЧ и ФНЧ.
- Изучение процессов самовозбуждения и генерации в схемах автогенераторов синусоидального сигнала.
- Проектирование и наладка генераторов сигналов пилообразной и треугольной формы.
- Исследование переходных процессов в формирователях импульсов и одновибраторах.
- Конфигурирование интегрального таймера в режимах ждущего одновибратора и автоколебательного мультивибратора.
- Изучение схемотехнической реализации и логики работы базовых элементов транзисторно-транзисторной логики (ТТЛ).
- Проектирование и функциональное тестирование комбинационных цифровых устройств на базе интегральных схем.
- Исследование работы мультиплексоров, дешифраторов и цифровых сумматоров.
- Анализ динамических режимов последовательностных цифровых микросхем, регистров и счетчиков.
- Исследование метрологических характеристик цифро-аналоговых и аналого-цифровых преобразователей.
Лабораторный стенд "Схемотехника"-4.0.
Мультиметр
Двухуровневая рама.
Вывеска с названием стенда.
Комплект соединительных проводов и кабелей.
Сетевой фильтр.
Паспорт изделия.
Техническое описание.
Методические указания для проведения лабораторных работ.
