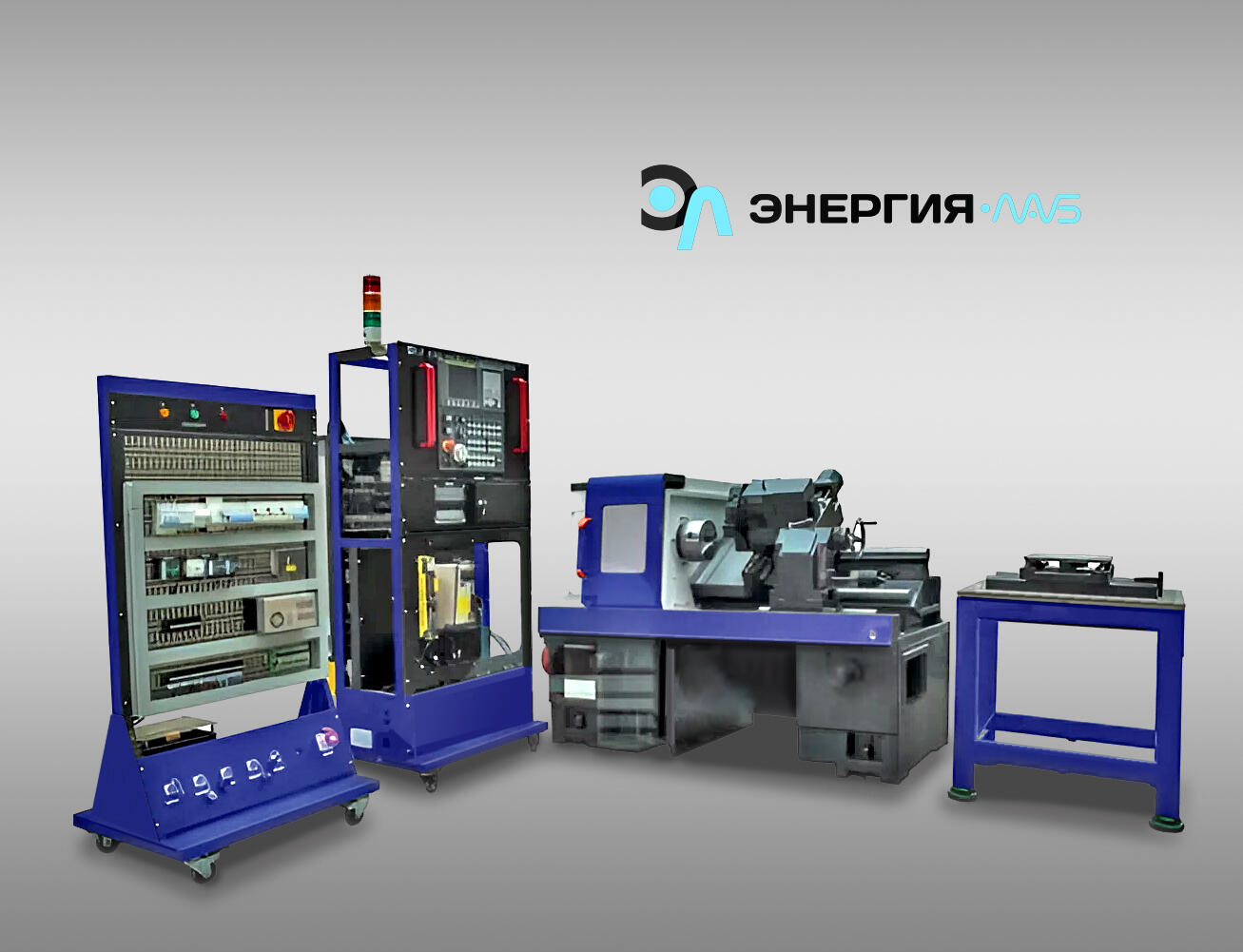

Комплект оборудования токарного станка с ЧПУ объединяет промышленный станок с наклонной станиной и учебные модули. В состав входят вертикальный блок электроуправления, электромонтажный стенд с сетчатой пластиной, тренажер поперечного суппорта из чугуна и моноблок с ПО.
Комплекс оснащен ШВП, линейными направляющими, шестипозиционной револьверной головкой и аппаратной системой симуляции неисправностей в цепях питания, защиты, смазки и охлаждения.
Комплект позволяет студентам изучать архитектуру ЧПУ, правила электромонтажа, кинематику станков и методики их обслуживания. На практических занятиях учащиеся осваивают чтение схем, выполняют коммутацию цепей и программируют циклы токарной обработки. Отдельный блок суппорта позволяет отрабатывать разборку, сборку и юстировку рельсов и ШВП. С помощью системы симуляции отказов студенты обучаются диагностике: проводят анализ аварийных режимов, поиск коротких замыканий и обрывов фаз.
Учебный комплекс токарного станка с ЧПУ включает в себя промышленный станок с наклонной станиной, блок поперечных суппортов, измерительный инструмент и шкаф управления. Оборудование предназначено для обучения и позволяет студентам освоить навыки программирования ЧПУ, промышленной сборки, диагностики и прецизионной металлообработки.
- Потребляемая мощность, В·А: 9500
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
- Блок 1. Электромонтаж и аппаратное обеспечение систем ЧПУ:
- Изучение архитектуры и принципиальных электрических схем блока управления токарного станка с ЧПУ.
- Многократный электромонтаж и коммутация силовых цепей питания и контуров защиты на сетчатой пластине.
- Сборка, подключение и конфигурирование интерфейсных плат сопряжения и блоков ввода-вывода (PMC).
- Монтаж и пусконаладка электрических цепей управления вспомогательными системами смазки и охлаждения.
- Электромонтаж и наладка цепей управления шестипозиционной револьверной головкой.
- Блок 2. Механика, сборка и юстировка станочных узлов:
- Сборка, разборка и регулировка ходовой части шарико-винтовых передач (ШВП) по осям X и Z.
- Монтаж, предварительный натяг и юстировка радиально-упорных подшипников шпиндельного узла и ШВП.
- Выставление, фиксация и проверка параллельности линейных направляющих качения с прижимными блоками.
- Измерение и компенсация механических люфтов, проверка повторяемости позиционирования суппорта.
- Высокоточный измерительный контроль геометрической точности станка с помощью прецизионного инструмента.
- Блок 3. Программирование ЧПУ и металлообработка:
- Настройка систем координат станка, привязка режущего инструмента и программирование нулевых точек.
- Разработка и отладка управляющих программ для обработки деталей с наклонной станиной.
- Программирование технологических циклов скоростного точения, подрезки торцов и нарезания резьбы.
- Настройка режимов работы шпинделя с переменной частотой вращения и управление приводами подач.
- Блок 4. Диагностика и техническое обслуживание:
- Поиск и локализация неисправностей в цепях питания при симуляции обрыва фаз и коротких замыканий.
- Диагностика аварийных режимов работы оборудования с использованием реле утечки тока.
- Комплексный анализ отказов системы ЧПУ, прозвонка сигнальных линий и восстановление работоспособности комплекса.
Электрический блок управления –(1шт.);
Учебный модуль по электромонтажу –(1шт.);
Токарный станок с ЧПУ с наклонной станиной –(1шт.);
Мобильный тренажер «Узел поперечного суппорта» –(1шт.);
Комплект измерительного инструмента для контроля точности –(1шт.);
Моноблок 24" –(1шт.);
Поворотно-наклонный кронштейн для моноблока –(1шт.);
Программный комплекс виртуальной автоматизации (на электронном носителе) –(1шт.);
Программное обеспечение «Система обучения техническому обслуживанию» –(1шт.);
Комплект соединительных проводов и кабелей –(1шт.);
Паспорт изделия –(1шт.);
Руководство по эксплуатации –(1шт.);
Методические рекомендации по проведению лабораторных работ –(1шт.);
