Типовой комплект учебного оборудования "Цифровая электроника"предназначен для изучения базовых логических элементов, запоминающих устройств, триггеров, регистров, счетчиков, АЦП и ЦАП.

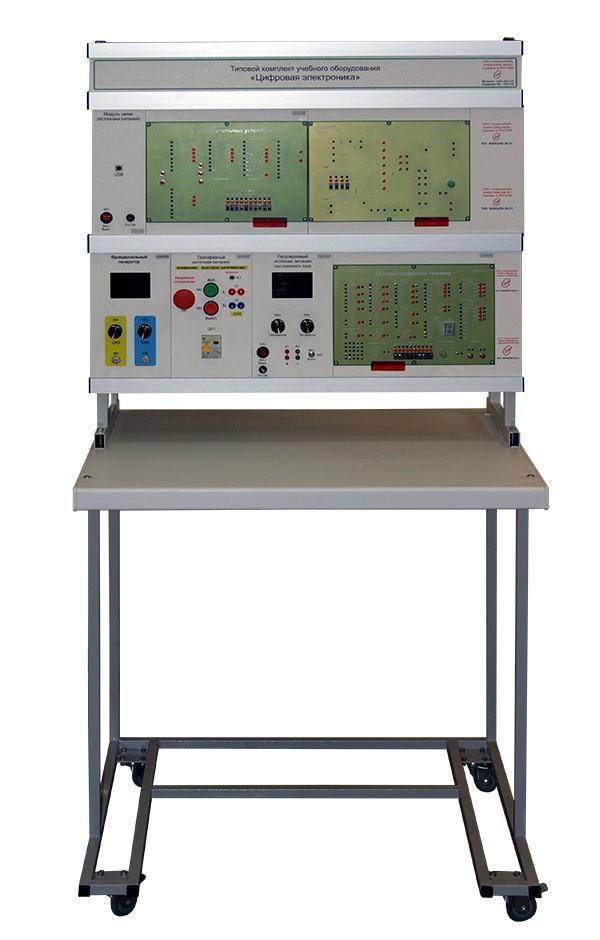

Комплект лабораторного оборудования «Цифровая электроника» выполнен в стендовом исполнении: стойка с установленными модулями установлена на идущем в комплекте лабораторном столе.
Лабораторный стол предназначен для установки стойки с модулями, ноутбука и другого необходимого оборудования.
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля, покрытого порошковой краской. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.
Комплект модулей:
- Модуль «Однофазный источник питания».
- Модуль «Модуль связи (Источники питания)».
- Модуль «Функциональный генератор».
- Модуль «Регулируемый источник питания постоянного тока».
- Модуль «Основы цифровой техники».
- Модуль «Узлы вычислительных устройств».
- Модуль «ЦАП, АЦП, Таймер».
Цифровой осциллограф.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение ОЗУ.
- Изучение ПЗУ.
- Изучение сумматора.
- Изучение схемы контроля четности.
- Изучение схемы сравнения.
- Исследование базовых логическихэлементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ исключающее ИЛИ и триггера Шмита.
- Реализация логических функций в различных базисах.
- Исследование JK-триггера.
- Исследование D-триггера и делителя частоты.
- Исследование универсального регистра.
- Исследование двоичного счетчика.
- Исследование дешифратора семи сегментного цифрового индикатора.
- Изучение таймера в режиме ждущего одновибратора.
- Изучение мультивибратора на основе таймера.
- Изучение ЦАП на основе матрицыR-2R.
- Изучение параллельного АЦП и схемы выборки-хранения.
Типовой комплект учебного оборудования "Цифровая электроника" в сборе –1 шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Цифровой осциллограф –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
