Типовой комплект учебного оборудования «Система управления инжекторного двигателя», ЭЛБ-002.003.01
- Исполнение: Без ПО
Товар снят с производства

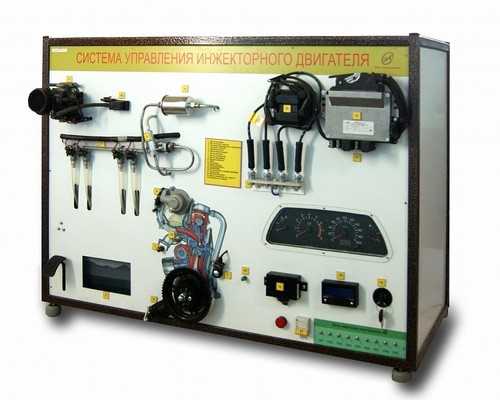

Учебный лабораторный стенд предназначен для изучения систем питания и управления инжекторным двигателем.
На внешней панели учебного стенда расположен сенсорный ЖК экран позволяющий выводить информацию экспресс диагностики на внешнюю панель.
Учебное оборудование выполнено из металлического корпуса, покрытого металлопорошковой краской с лаковой защитой. Боковые и внешние панели выполнены из двухкомпозитного материала, все
мнемосхемы и надписи нанесены с помощью цветной печати. На внешней панели учебного оборудования нанесена схема двигателя автомобиля в разрезе.
К учебному оборудованию «Система управления инжекторного двигателя» прилагается мультимедийная методика, а также методические рекомендации.
Питание оборудования осуществляется от сети переменного тока, без использования автономных источников (аккумуляторов).
В состав учебного оборудования входит:
- Гидравлическая система, имитирующая процесс подачи топлива.
- Блок управления.
- Блок реле.
- Блок дроссельной заслонки.
- Датчик массового расхода воздуха
- Датчик температуры
- Датчик детонации
- Датчик концентрации кислорода в отработавших газах.
- Датчик положения коленчатого вала.
- Датчик положения распределительного вала.
- Клапан адсорбера.
- Бензонасос.
- Блок зажигания.
- Зубчатый диск с электроприводом, имитирующий работу двигателя.
- Система, обеспечивающая управление частотой вращения привода зубчатого диска, с формированием необходимых сигналов, поддерживающая всю систему в целом.
- Управление данной системы выполнено в виде педали дроссельной заслонки.
- Модуль системы АПС.
- Блок диагностики ошибок.
- Блок имитации неисправностей (15 неисправностей).
- Имитация управления температуры охлаждения жидкости.
- Регулятор давления.
- Измеритель давления в топливной рампе.
- Блок имитации засоренности топливного фильтра.
- Приборная панель.
- Блок модуля зажигания.
- Блок неисправностей, на котором размещены выводы с датчиков, необходимые для тестирования данных датчиков.
- Блок управления учебным стендом, обеспечивающий безопасное включение учебного стенда, а также включение учебного стенда с помощью замка зажигания, имитирующий работу на реальном автомобиле.
- Учебный стенд имеет встроенный процессор, а также систему оперативной диагностики системы зажигания автомобильного двигателя. В систему диагностики входит программа обеспечивающая экспресс анализ неисправностей с помощью индуктивных и емкостных экспресс датчиков. А также данная программа обеспечивает работу проверки в режиме осциллографа, диагностики компьютера, вольтметра, режим диагностики форсунок, режим диагностики датчиков, а также в режиме самописец.
- На учебном стенде выведены разъем USB и осциллографический разъем для подключения ёмкостных и индуктивных датчиков, а также разъем RS232 и USB для возможного подключения внешнего монитора и компьютера.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
