Типовой комплект учебного оборудования «Система охлаждения оборотной воды воздушным способом», ЭЛБ-171.008.03
- Исполнение: Без ПО
Типовой комплект учебного оборудования предназначен для проведения лабораторных работ по изучению технологии охлаждения оборотной воды системы промышленного водоснабжения.

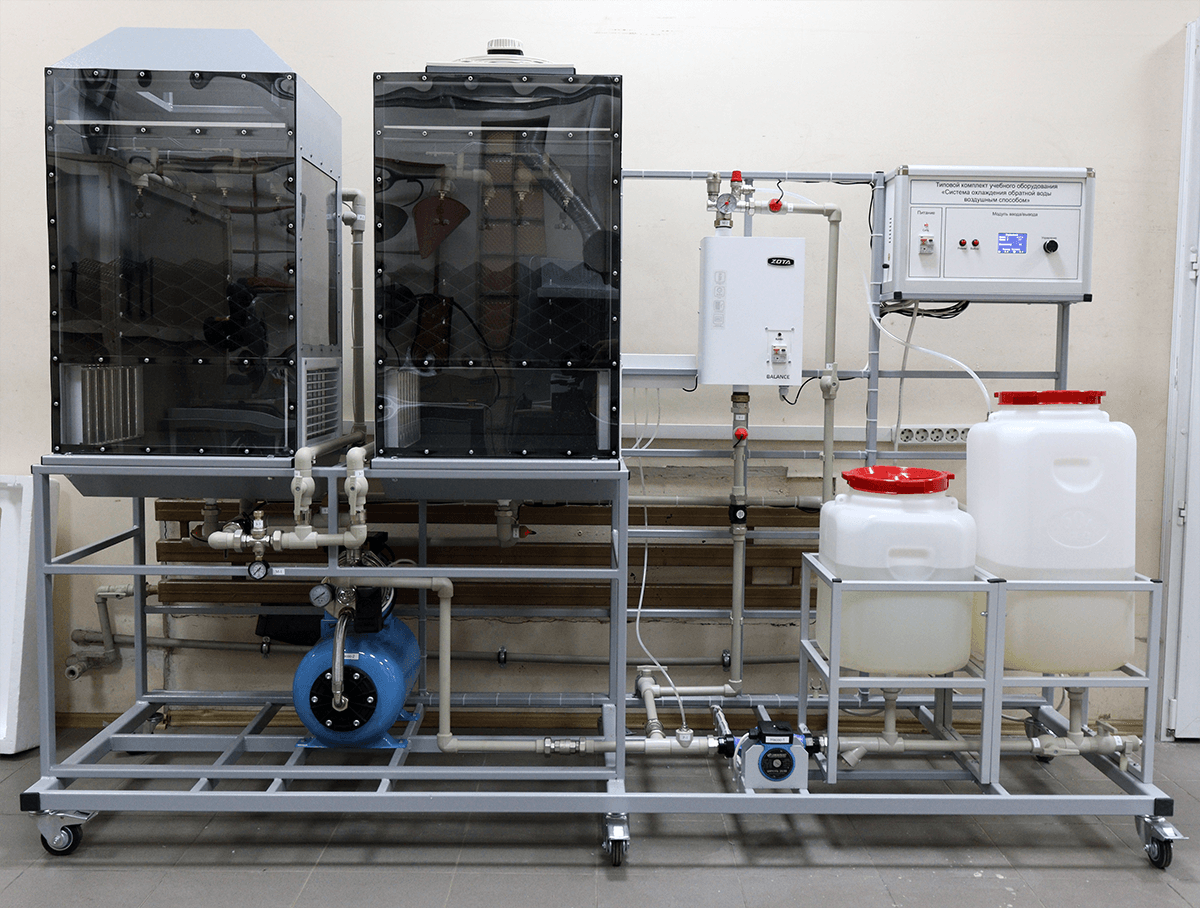

Стенд собран на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Стенд состоит из сборной металлической конструкции с полимерным покрытием. На стенде смонтирована гидравлическая система и блок управления.
Для проведения лабораторных работ в состав стенда входят два модуля: модуль имитирующий работу башенной градирни и модуль имитирующий работу вентиляционной градирни. Каждый модуль имеет в составе: ороситель, водоуловитель, подводящие и отводящие водопроводные трубы, датчики температуры на входе и выходе. В модуль вентиляторной градирни вмонтирован вентилятор крыльчатого типа.
Для наглядности, передняя стенка обоих модулей выполнена из прозрачного материала, изнутри освещается светильником.
Гидравлическая система состоит из двух контуров: контура нагрева воды и рабочего контура. В состав системы входят следующие элементы: базовая емкость для воды объемом 60л, емкость для горячей воды объемом 40л, электрический водонагреватель с регулятором температуры, циркуляционный насос, насосная станция, датчики расхода жидкости, температуры и давления, а также запорная арматура.
Стенд автономен, не требует подключения систем водоснабжения и канализации в лаборатории.
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Изучение устройства и принципа работы градирных установок различных типов.
- Изучение различных типов оросителей, применяемых в градирнях: плёночные, капельные и брызгальные.
- Изучение технологии охлаждения воды градирней башенного типа.
- Изучение технологии охлаждения воды градирней вентиляторного типа.
- Сравнение температурной эффективности работы градирен двух типов.
Типовой комплект учебного оборудования «Система охлаждения оборотной воды воздушным способом» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
