Типовой комплект учебного оборудования "Приборы и методы измерения давления", ЭЛБ-001.030.01
- Исполнение: Без ПО
Учебный стенд предназначен для проведения лабораторно-практических занятий для изучения устройства и принципа действия приборов измерения давления различных типов, а также определения их погрешностей измерений.

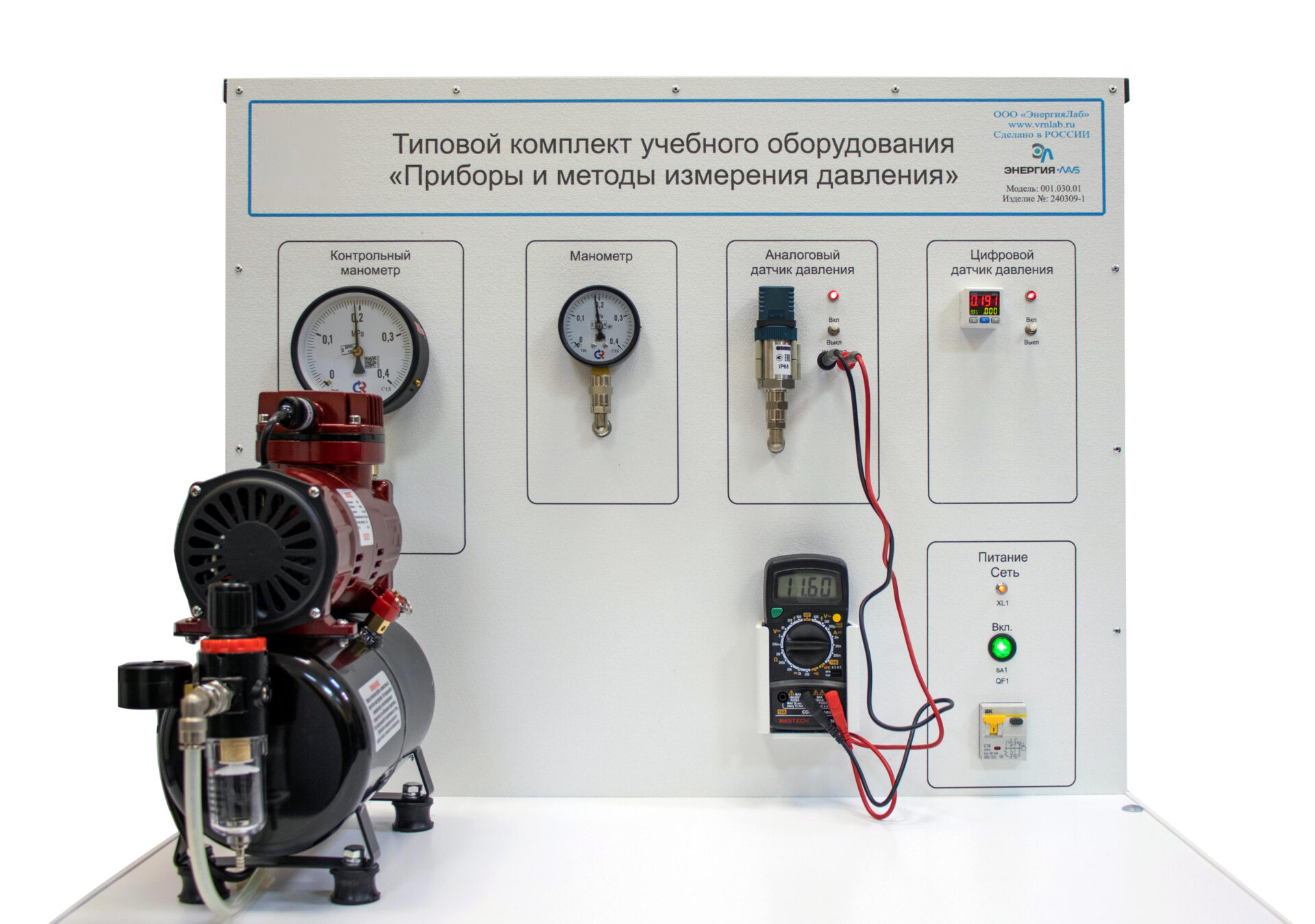

Стенд представляет собой моноблок со столешницей, на котором установлены: компрессор с ресивером, приборы измерения давления и органы управления стендом. Лицевая панель выполнена из ABS пластика, толщиной менее 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
В состав стенда входят следующие устройства:
- Стрелочный манометр ТМ5 «Росма» (контрольный или эталонный);
- Стрелочный манометр ТМ3 «Росма»;
- Аналоговый датчик давления ПД100-ДИ0,4-181-0,5. Для измерения тока установка укомплектована мультиметром MAS830L;
- Цифровой датчик давления DPA10M-P с дисплеем;
- Компрессор производительность 23 л/мин, максимальное давление 4 кг/см2, объем ресивера 3 л.
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение стрелочного манометра, его принципа действия, определение относительной погрешности измерения при различных уровнях давления
- Изучение датчика давления с аналоговым выходным сигналом, измеряемым с помощью вольтметра (мультиметра), принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра
- Изучение датчика давления с цифровым выходным сигналом, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра
- Изучение устройства регулирования давления воздуха в ресивере редукционного клапана
- Изучение внешней характеристики компрессора, создающего давление воздуха в ресивере
Учебный стенд «Приборы и методы измерения давления» - 1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Гарантийный талон - 1шт.
Паспорт - 1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
