Стенд предназначен для проведения 4 лабораторных работ группой из 3 человек. В комплект поставки входит руководство по эксплуатации стенда, паспорт, методические указания по проведению лабораторных работ.
Стенд позволяет определять избыточное и вакуумметрическое давление, определять давление в различных точках покоящейся жидкости, силы давления на плоскую поверхность бака.

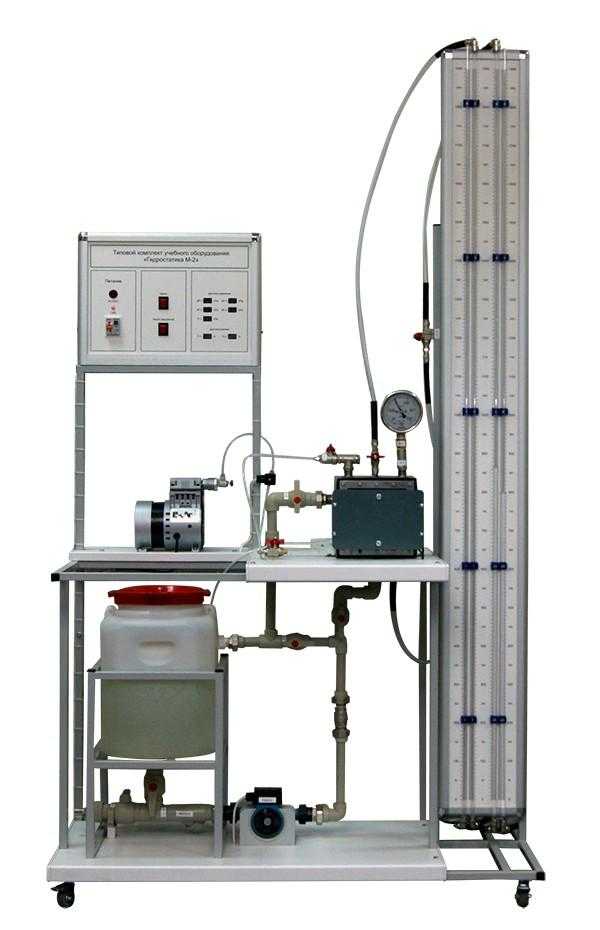

Конструкция стенда выполнена следующим образом:
Рамная металлическая конструкция стенда с полимерным покрытием, с двумя поддонами, верхним и нижним и передней панелью.
На верхнем поддоне (столешнице) размещается емкость (резервуар), для создания внутри него избыточного и вакуумметрического давления. На боковой стенке емкости имеется подвижный люк прямоугольного вида, позволяющий экспериментально определять результирующую сил давления на стенку емкости и эпюру распределения давления при различных степенях заполнения емкости при избыточном давлении и разряжении.
На передней панели установлены блок управления и контрольно-измерительный блок. Контрольно-измерительный блок содержит цифровые табло с выводом величин давления в различных точках емкости. Усилия на подвижный люк бака измеряются в двух точках (верхняя и нижняя) с помощью датчиков усилия.
На нижнем поддоне, под столешницей стенда, размещается дополнительный технологический гидравлический бак (резервуар) с водой, из которого осуществляется подача воды в систему центробежным циркуляционным насосом, также размещенным на нижнем поддоне. Циркуляционный насос используется для создания избыточного давления. Создание вакуумметрического давления осуществляется вакуумным насосом.
СОСТАВ:
– несущая металлическая рама с полимерным окрашиванием на колесах с тормозными механизмами;
– гидравлический бак из коррозионно-стойких материалов;
– резервуар для создания избыточного давления и разряжения из коррозионно-стойких металлических материалов, снабженный подвижным люком закрепленным на резиновой мембране;
– насос водяной, три режима работы;
– насос вакуумный;
– краны шаровые – 2 шт.;
– датчики давления результаты замеров которых отображаются на цифровых табло – 4 шт.
– датчики усилия для измерения усилий подвижного люка, параметры соответствуют измеряемым усилиям при избыточном и вакуумметрическом давлении – 2 шт.
– блок из двух U-образных пьезометров, устанавливается на боковой поверхности стенда.
Избыточное давление жидкости отображается в килопаскалях (кПа) на дисплеях измерителей-индикаторов.
В случае разряжения результаты (недостаток давления до атмосферного) отображаются со знаком «минус».
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
