Типовой комплект учебного оборудования «Автоматика систем теплогазоснабжения и вентиляции», ЭЛБ-001.036.02
- Исполнение: С ПО
Типовой комплект учебного оборудования предназначен для проведения цикла лабораторно-практических занятий по изучению элементов автоматики теплогазоснабжения и вентиляции, способов регулирования и контроля параметров.

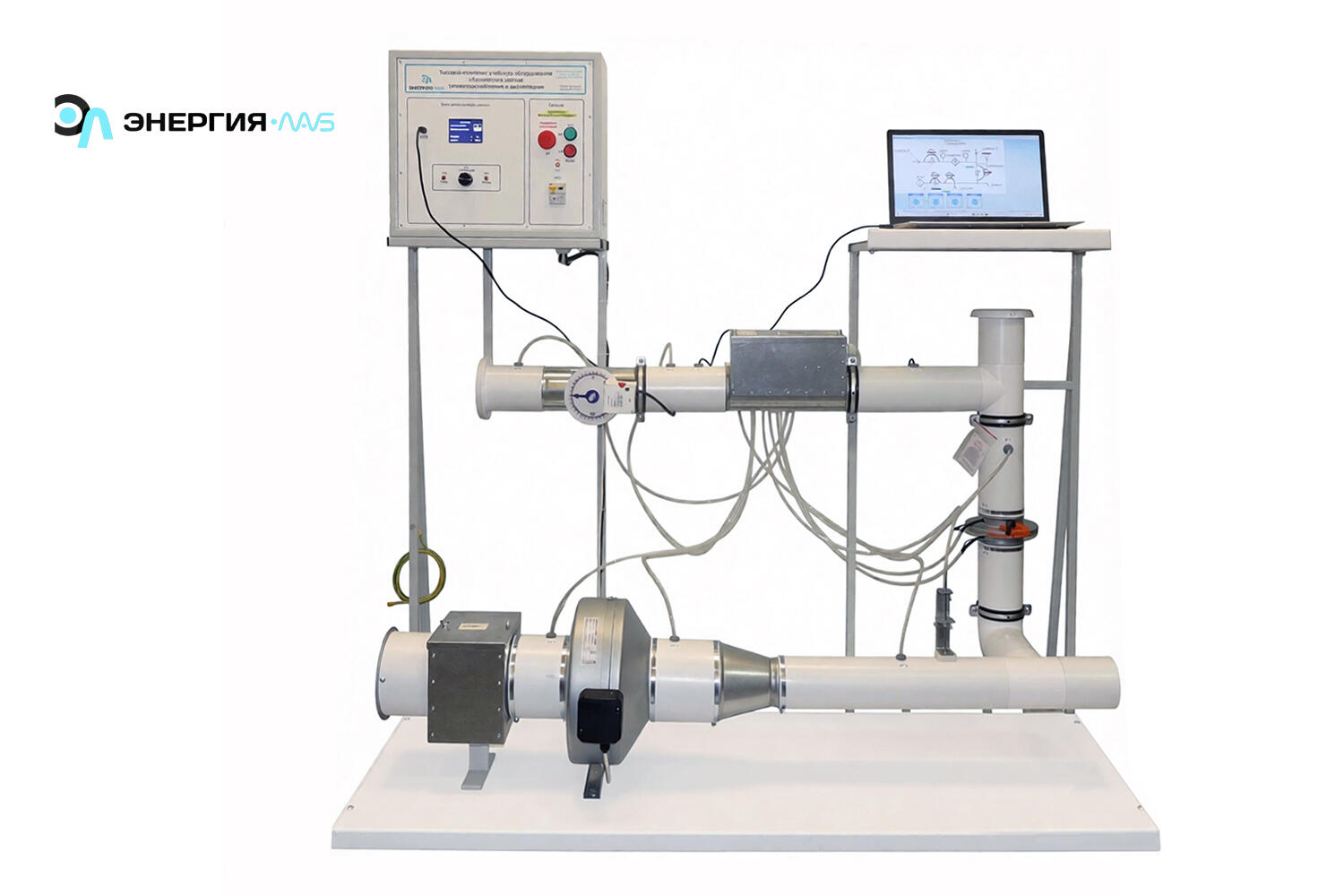

Комплект учебного оборудования смонтирован на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
На рамном основании смонтирована пневматическая система и установлен блок управления.
Пневматическая система представляет собой систему трубопроводов диаметром 100 мм. Воздух в трубопровод подается с помощью вентилятора, установленного на входе через воздушный фильтр в линии всасывания.
Изменение температуры воздуха осуществляется канальным нагревателем. На входе и выходе из нагревателя установлены датчики температуры.
Расход в системе определяется с помощью ирисовой диафрагмы и с помощью трубки Пито.
На выходах трубопроводов установлены анемостаты.
Управление вентилятором, канальным нагревателем, заслонкой с автоматизированным электроприводом осуществляется с блока управления.
Для проведения лабораторных работ стенд укомплектован измерительной системой. Все датчики, установленные на объектах исследования, подключаются к измерительной системе.
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Характеристики вентилятора.
- Характеристики автоматизированной заслонки.
- Характеристики нагревателя.
- Тарировка измерительной диафрагмы.
- Регулирование давления путем управления вентилятором.
- Регулирование расхода путем управления вентилятором.
- Регулирование температуры путем управления вентилятором.
- Регулирование давления путем управления заслонкой.
- Регулирование расхода путем управления заслонкой.
- Регулирование температуры путем управления заслонкой.
- Регулирование температуры путем управления нагревателем.
Типовой комплект учебного оборудования «Автоматика систем теплогазоснабжения и вентиляции» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Гарантийный талон - 1шт.
Паспорт - 1шт.
Ноутбук –1шт.
