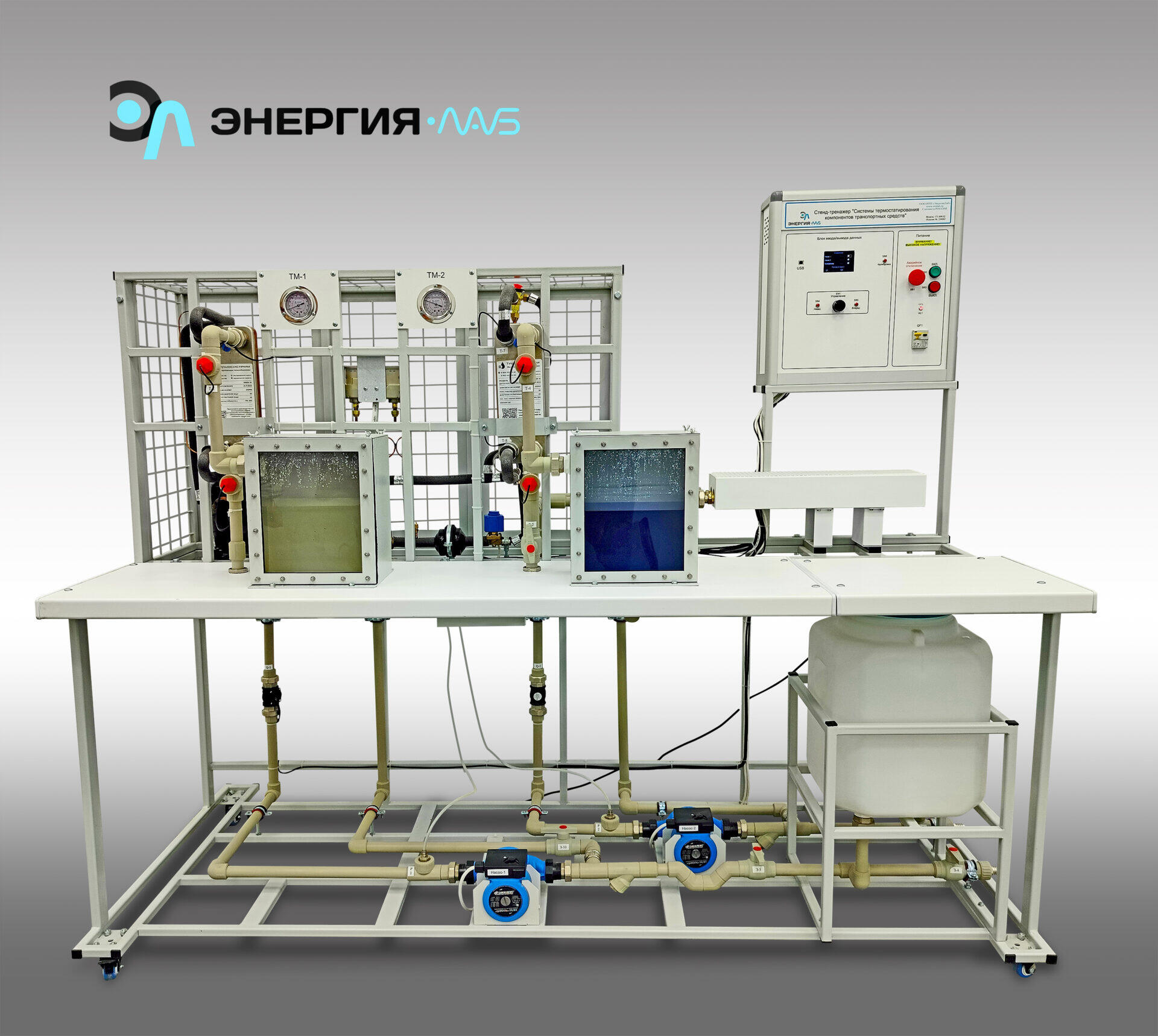

Лабораторный стенд предназначен для исследования энергетических характеристик и показателей теплонасосных систем.
Стенд размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Весь трубопровод смонтированный на стенде можно условно разделить на три участка, соединенные между собой теплообменными аппаратами:
- участок 1 –конденсатор (емкость для воды 10л, циркуляционный насос (насос 1), теплообменник, датчики температуры Т1, Т2, датчик давления Р1, датчик расхода Q1);
- участок 2 –испаритель (емкость для тосола 10л, циркуляционный насос (насос 2), теплообменник, датчики температуры Т3, Т4, датчик давления Р2, датчик расхода Q2, радиатор охлаждения);
- участок 3 –компрессор (компрессор, ресивер, фильтр, терморегулирующий вентиль (ТРВ), реле давления, электромагнитный клапан (для автоматического отключения компрессора), термоманометры высокого и низкого давления, конденсатор, испаритель, датчики температуры Т5, Т6 (конденсатор), датчики температуры Т7, Т8 (испаритель).
Участки соединены между собой теплообменными аппаратами пластинчатого типа.
Температура в системе зависит от марки фреона, в данном стенде используется фреон R134a.
Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплей диагональю 3,5 дюйма разрешением 320×480 пикселей, в виде таблицы.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Исследование температурных режимов и теплопереноса в теплообменных аппаратах.
- Исследование давлений в теплообменных аппаратах.
- Анализ изменения удельного расхода электроэнергии и коэффициента рабочего времени теплонасосной машины.
- Расчет холодопроизводительности испарителя теплонасосной машины.
- Расчет производительности конденсатора теплонасосной машины.
Лабораторный стенд «Тепловой насос» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
