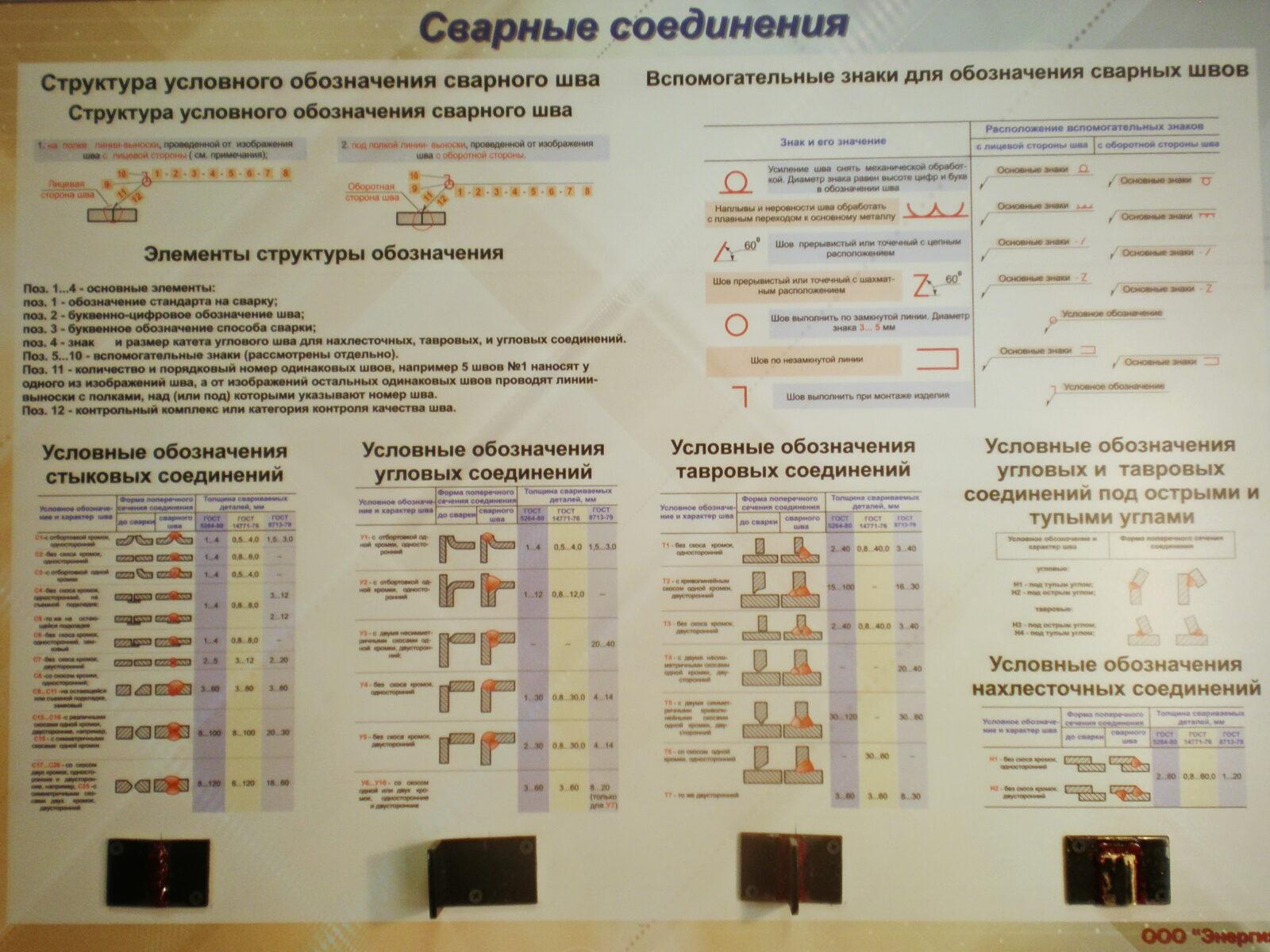

Планшет «Сварные соединения»—это комплексное учебное пособие для освоения стандартов обозначения и типов сварных швов в машиностроении и строительстве.
Планшет изготовлен из фанеры, с наклеенной на нее подложкой из пластика ПВХ с полноцветной печатью. По периметру планшет окантован алюминиевымпрофилем. Верхний профиль имеет подвесы для крепления планшета к стене. Подвес, в виде петли, вставляется в паз, расположенный на задней сторонепрофиля, и крепится с помощью винта, что позволяет регулировать расстояние между подвесами. Подвес вешаетсяна винт, закрепленный в стене.
Что представлено на планшете:
• система условных обозначений для стыковых, угловых, тавровых и нахлёсточных соединений (с указанием ГОСТов и толщин деталей);
• структура условного обозначения сварного шва (расположение элементов над/под полкой выноски);
• вспомогательные знаки (снятие усиления, обработка наплывов, прерывистый шов, монтажное исполнение и др.);
• натуральные образцы сварных соединений (для тактильного изучения).
Функционал:
• обучение чтению чертежей с условными обозначениями сварных швов;
• изучение типов соединений и их графического обозначения;
• сопоставление реального шва с его схемой и параметрами;
• разбор вспомогательных знаков и их расположения.
Учебный стенд для изучения классификации и условных обозначений сварных швов. Сочетает цветные схемы с УФ-печатью и натуральные образцы соединений. Конструкция из алюминиевого профиля (толщина 55 мм) устойчива и долговечна. Позволяет наглядно изучить чтение чертежей и виды сварных швов. Имеет настенное крепление.
- «Изучение структуры условного обозначения сварного шва».
1. Планшет «Сварные соединения»—1 шт;
2. Гарантийный талон—1 шт;
3. Паспорт—1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
