Лабораторный стенд "Определение главных напряжений при кручении и совместном действии изгиба при кручении", ЭЛБ-161.007.01
- Исполнение: Без ПО
Лабораторный стенд предназначен для экспериментального определения главных напряжения при кручении и изгибе стержня, а также при совместном действии кручения с изгибом.
Лабораторный стенд представляет собой измерительный комплекс, включающая в себя экспериментальную и измерительную часть.

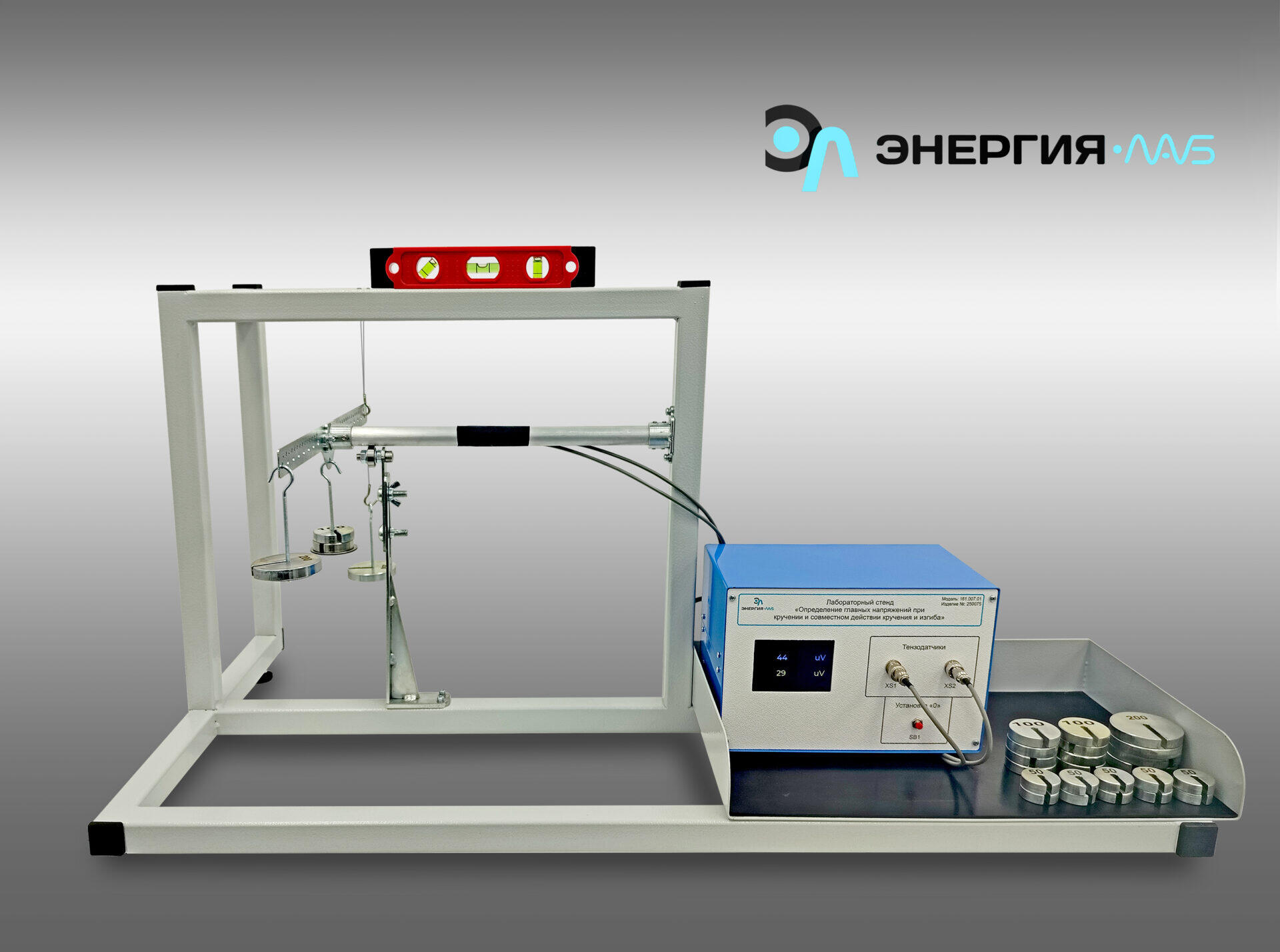

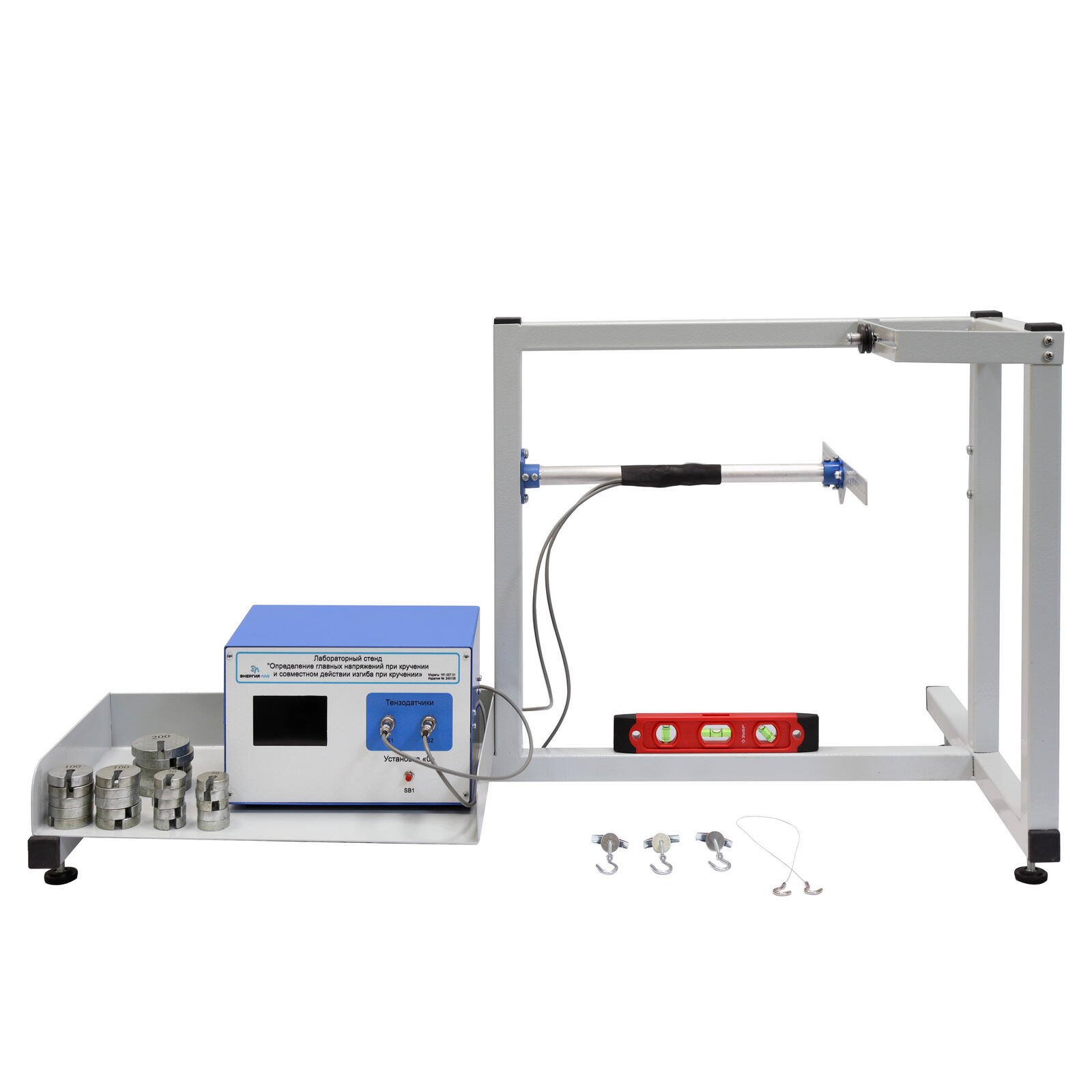

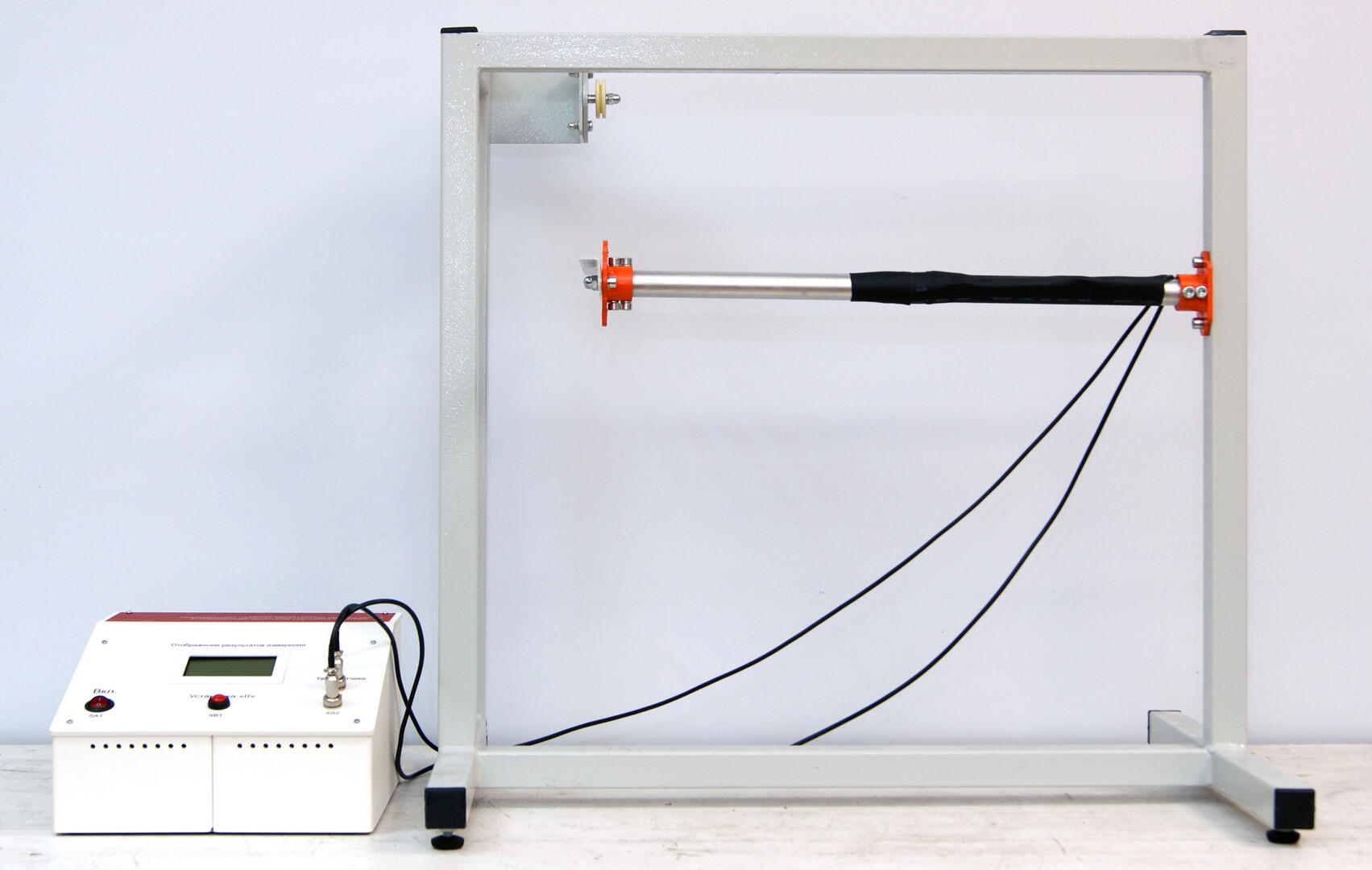

Экспериментальная часть состоит из силовой рамы с консольно - закрепленной тонкостенной дюралюминиевой трубой, устройством динамической нагрузки образца в виде равноплечего рычага и системы блоков, позволяющее нагружать исследуемый образец с усилием на кручение, изгиб и изгиб с кручением.
Величина усилия и ее направление регулируется с помощью наборных грузов и выбора длины плеча рычага нагрузки. Грузы закрепляются с помощью подвеса при нагружении вниз и через блок при нагружении вверх.
На объекте исследования (тонкостенной трубе) смонтирована прецизионная система тензочувствительных резисторов в виде двойного сбалансированного моста, регистрирующий минимальные деформации образца в двух координатах - на изгиб и кручение.

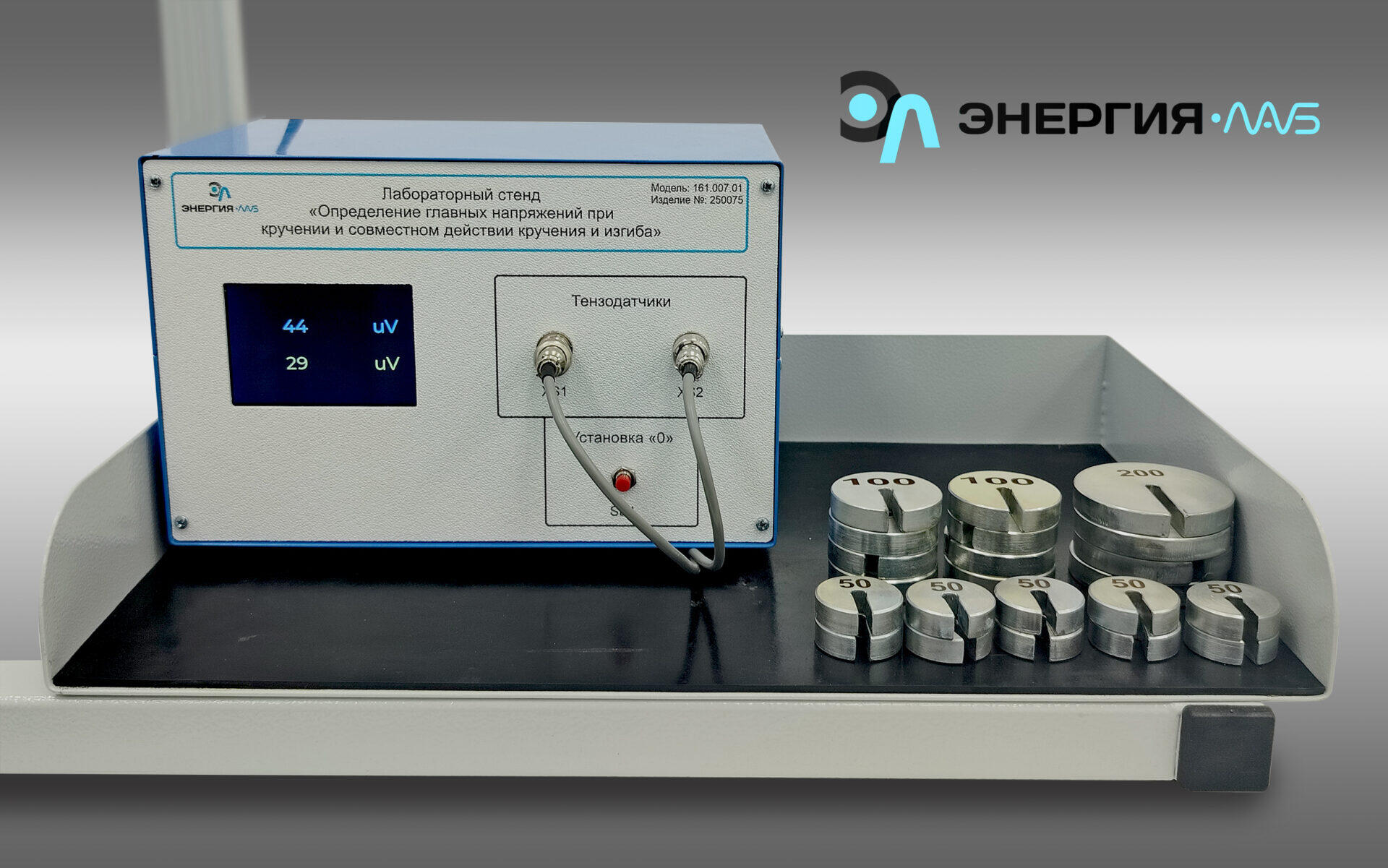

Особенностью лабораторной установки является использование для фиксации малых деформаций образца прецизионного двухкоординатного тензодатчика на базе тензорезисторов.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Исследование нагрузки «на изгиб».
- Исследование нагрузки «на кручение».
- Исследование комбинированной нагрузки «на кручение» и «на изгиб».
Лабораторный стенд «Определение главных напряжений при кручении и совместном действии изгиба при кручении» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
