Типовой комплект учебного оборудования предназначен для изучения методов создания избыточного давления и вакуума, а так же способов их измерения, изучения эпюр давления действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении, а так же определять силы, действующей на боковую поверхность емкости.

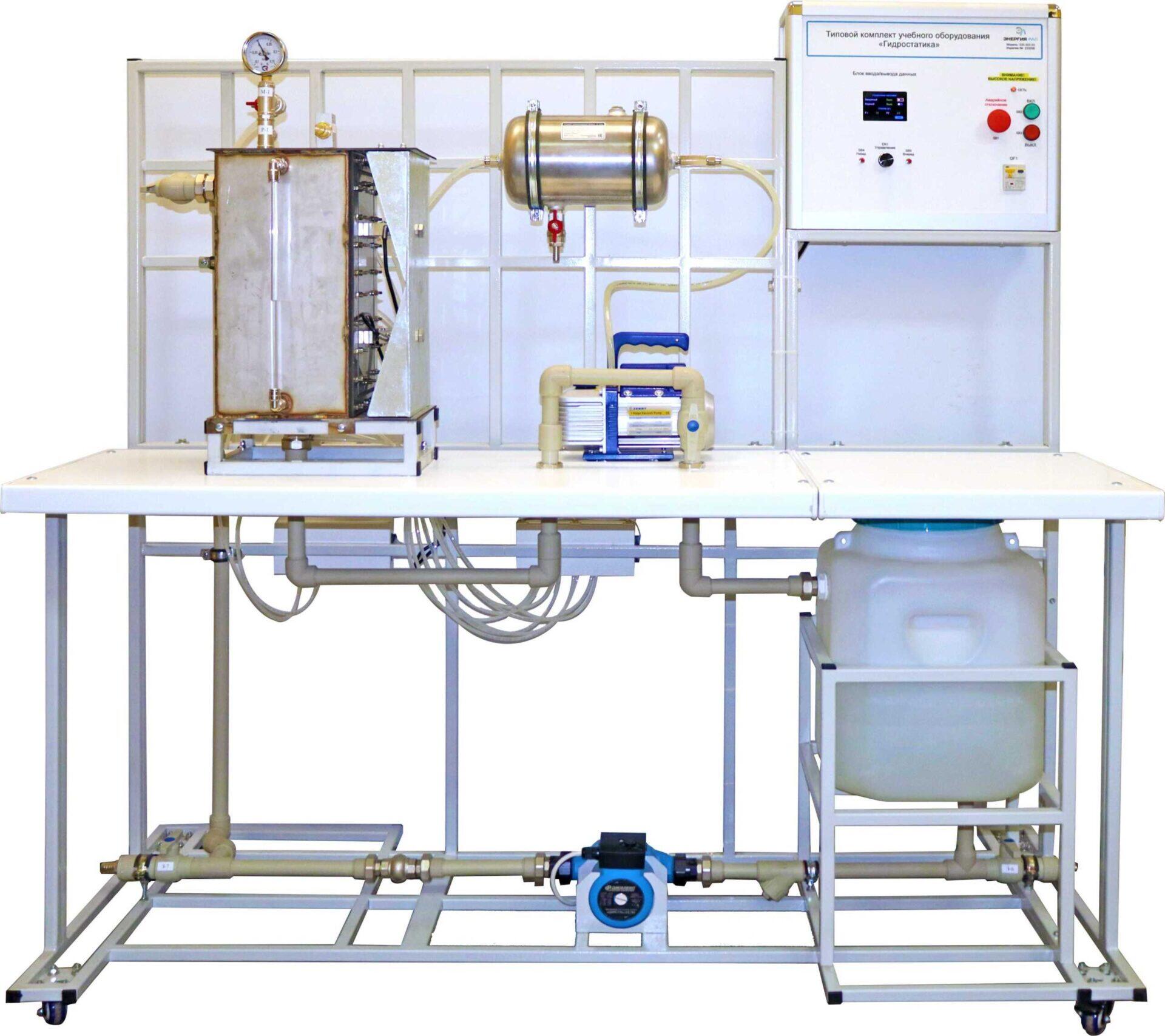

На стенде смонтирована гидравлическая система и установлен блок управления.
На столешнице размещается резервуар для создания внутри него избыточного и вакуумметрического давления. На одной стенке емкости расположен подвижный люк прямоугольного вида, позволяющий экспериментально определять силу давления на стенку емкости. Усилие на подвижный люк измеряется в двух точках (нижняя и верхняя). С противоположной стороны расположены дифференциальные датчики давления, позволяющие определять эпюру распределения давлений при избыточном и вакуумметрическом давлении.
Под столешницей стенда размещается бак для воды, из которого осуществляется подача воды в систему насосом. Циркуляционный насос используется для создания избыточного давления. Создание вакуумметрического давления осуществляется вакуумным насосом с ресивером.
На стенде смонтированы вентили, датчики давления, мановакуумметр, фильтр грубой очистки.
Типовой комплект учебного оборудования предназначен для изучения методов создания и измерения избыточного и вакууметрического давления.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение методов создания давления и вакуума.
- Изучение способов измерения давления и вакуума.
- Определение силы, действующей на боковую поверхность емкости при избыточном и вакуумметрическом давлении.
- Изучение эпюр давления, действующего на боковые стенки емкости при избыточном и вакуумметрическом давлении.
Типовой комплект учебного оборудования «Гидростатика» –1 к-т;
Электронный носитель с методическим указаниями и учебным видеороликом –1 шт.;
Гарантийный талон –1 шт.;
Паспорт –1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
