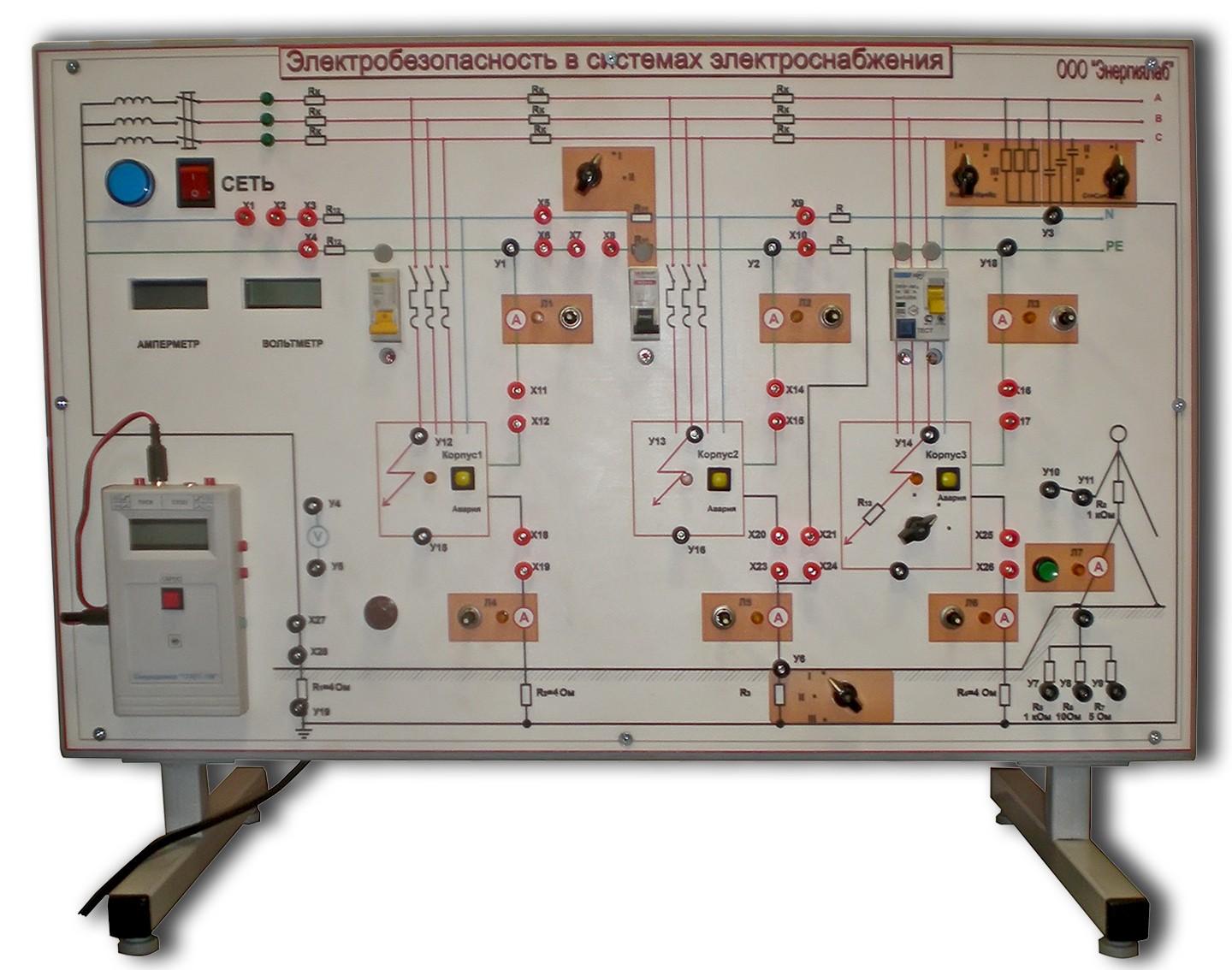

Учебный лабораторный стенд «Электробезопасность в системах электроснабжения», ЭЛБ-240.002.01

Стенд позволяет исследовать методы и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1 кВ с изолированной и заземленной
нейтралью, определять эффективность средств заземления, зануления и защитного отключения при защите от поражения электрическим током. Действующая модель должна быть
трехфазной сети, выполненная на безопасном для учащегося напряжении. В качестве источника должен использоваться генератор трехфазного напряжения.

Стенд позволяет моделировать различные системы устройства электроустановок до 1000В, а именно:

• система TN-C (ТиЭн-Си), в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем протяжении;
• система TN-S (ТиЭн-Эс), в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
• система TN-C-S (ТиЭн-Си-Эс), в которой функции нулевого защитного и нулевого рабочего проводника совмещены в одном проводнике в определенной части, начиная от источника питания;
• система IT (АйТи), в которой нейтраль источника питания изолирована от земли или заземлена через приборы (устройства), имеющие большое сопротивление, а
  открытые проводящие части электроустановки заземлены;
• система ТТ (ТиТи), в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства,
  электрически независимого от глухозаземленной нейтрали источника.

На стенде располагаются:

• 3 (три) потребителя электроэнергии, 2 (два) из которых подключены к сети через автоматические выключатели с защитой от сверхтоков и 1 (один), через дифференцированное устройство защитного отключения;
• встроенный цифровой вольтметр в количестве 1 (одна) штука, который позволяет измерять фазное напряжение сети относительно земли, напряжение на корпусах приемников и
  напряжение, приложенное к человеку;
• встроенный цифровой амперметр в количестве 1 (одна) штука, который позволяет измерять токи в различных точках сети и ток через тело человека;
• встроенный секундомер в количестве 1 (одна) штука, который измеряет время срабатывания автоматических выключателей от сверх токов и время срабатывания дифференциального устройства защитного отключения;
• модель человека с различными значениями сопротивления обуви и пола

Показания приборов на стенде соответствуют значениям параметров реальной сети.

Стенд предназначен для проведения лабораторных работ в высших и средних профессиональных учебных заведениях при изучении курса «Безопасность жизнедеятельности».
