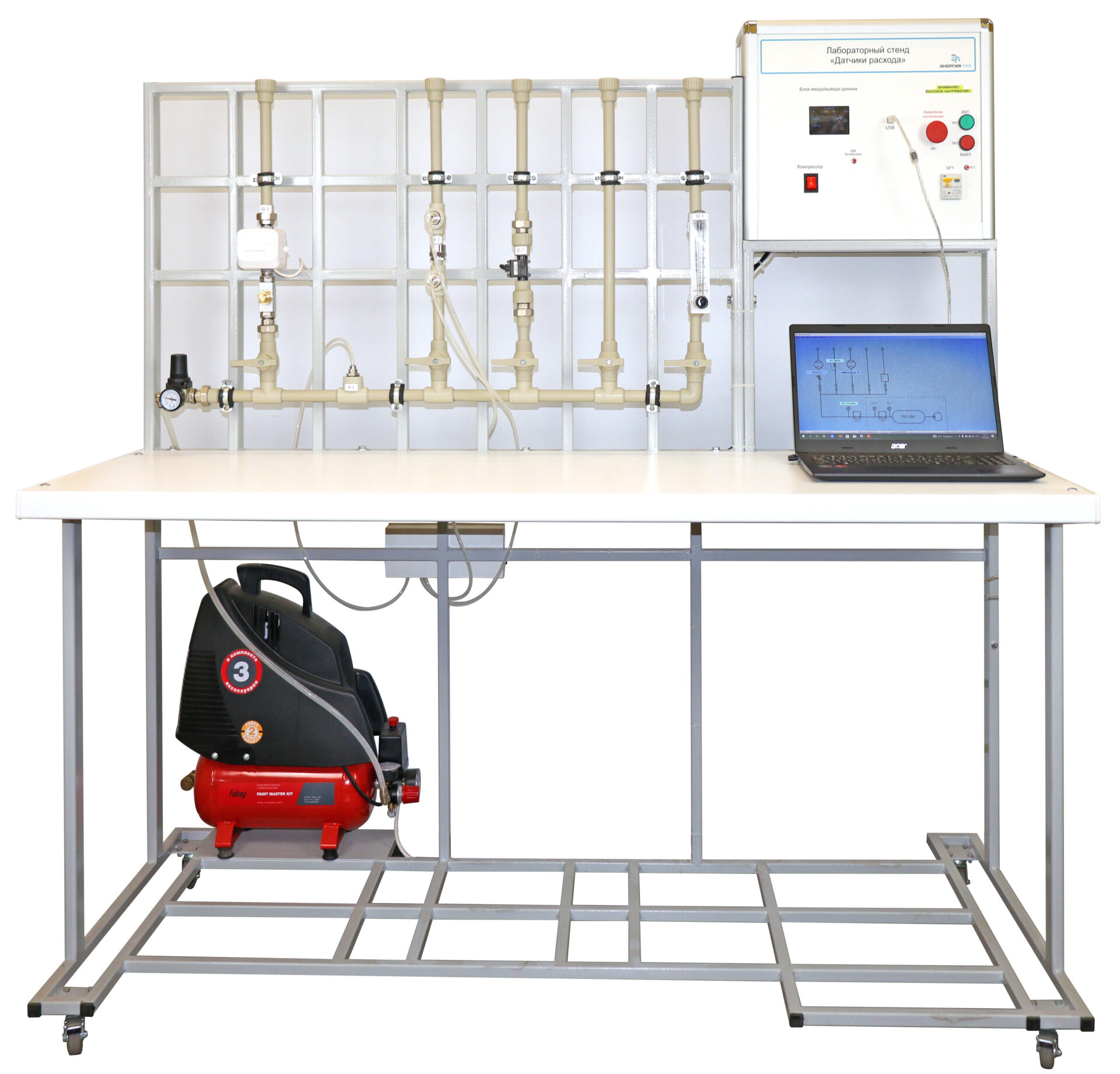

Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков расхода, принципов их действия, способов измерения, определение относительной погрешности измерения.
Стенд собран на рамном основании, изготовленном из металлического профиля с порошковым покрытием.
На рамном основании смонтирована пневматическая система и установлен блок управления.
Пневматическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воздуха и системы измерения расхода различными приборами.
Система подачи воздуха состоит из компрессора, редукционных клапанов и манометров.
Система измерения расхода включает в себя:
- счетчик газа бытовой малогабаритный;
- твердотельный высокоточный датчик расхода газа;
- ротаметр для контроля расхода газа;
- мерные диафрагмы.
Измерительная система представляет собой распределенную микропроцессорную систему. Микропроцессорная система предназначена для управления модулями стенда, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
- Потребляемая мощность, В·А: 1200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение способа измерения расхода газа по измерительной диафрагме.
- Изучение способа измерения расхода газа ротаметром.
- Изучение способа измерения расхода газа счетчиком газа.
- Изучение способа измерения расхода газа датчиком расхода.
- Изучение устройства компрессора, создающего давление воздуха в ресивере.
Лабораторный стенд «Датчики расхода» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Паспорт - 1шт.
Ноутбук –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
