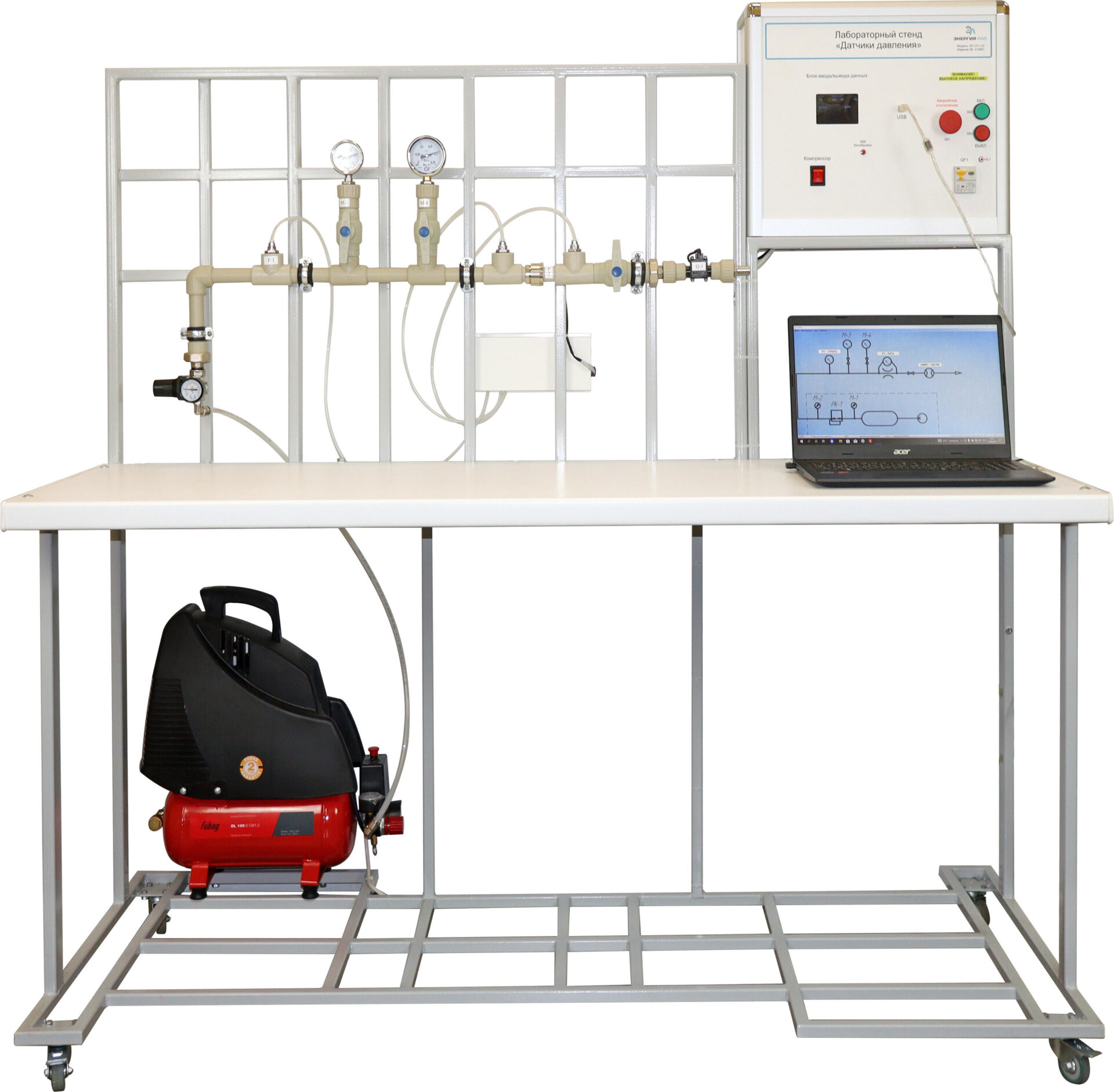

Лабораторный стенд предназначен для проведения лабораторно –практических занятий по изучению датчиков давления, принципов их действия, способов измерения давления, определение относительной погрешности измерения.
Стенд собран на рамном основании изготовленном из металлического профиля с порошковым покрытием.
На рамном основании смонтирована пневматическая система и установлен блок управления.
Пневматическая система стенда выполнена из полипропиленового трубопровода и состоит из системы подачи воздуха и системы измерения давления различными приборами.
Система подачи воздуха состоит из компрессора, редукционного клапана, реле давления, манометров.
Систем измерения давления включает в себя:
- мембранный деформационный датчик избыточного давления;
- мембранный деформационный датчик дифференциального давления;
- стрелочный деформационный манометр –2 типа.
- Потребляемая мощность, В·А: 1200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение стрелочного деформационного манометра, принципа его действия, определение относительной погрешности измерения при различных уровнях давления.
- Изучение мембранного деформационного датчика дифференциального давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
- Изучение мембранного деформационного датчика избыточного давления, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра.
- Изучение устройства редукционного клапана, применяемого для регулирования давления воздуха в системе измерений.
- Изучение устройства компрессора, создающего давление воздуха в ресивере.
Лабораторный стенд «Датчики давления» –1шт.
Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) - 1шт.
Паспорт - 1шт.
Ноутбук –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
