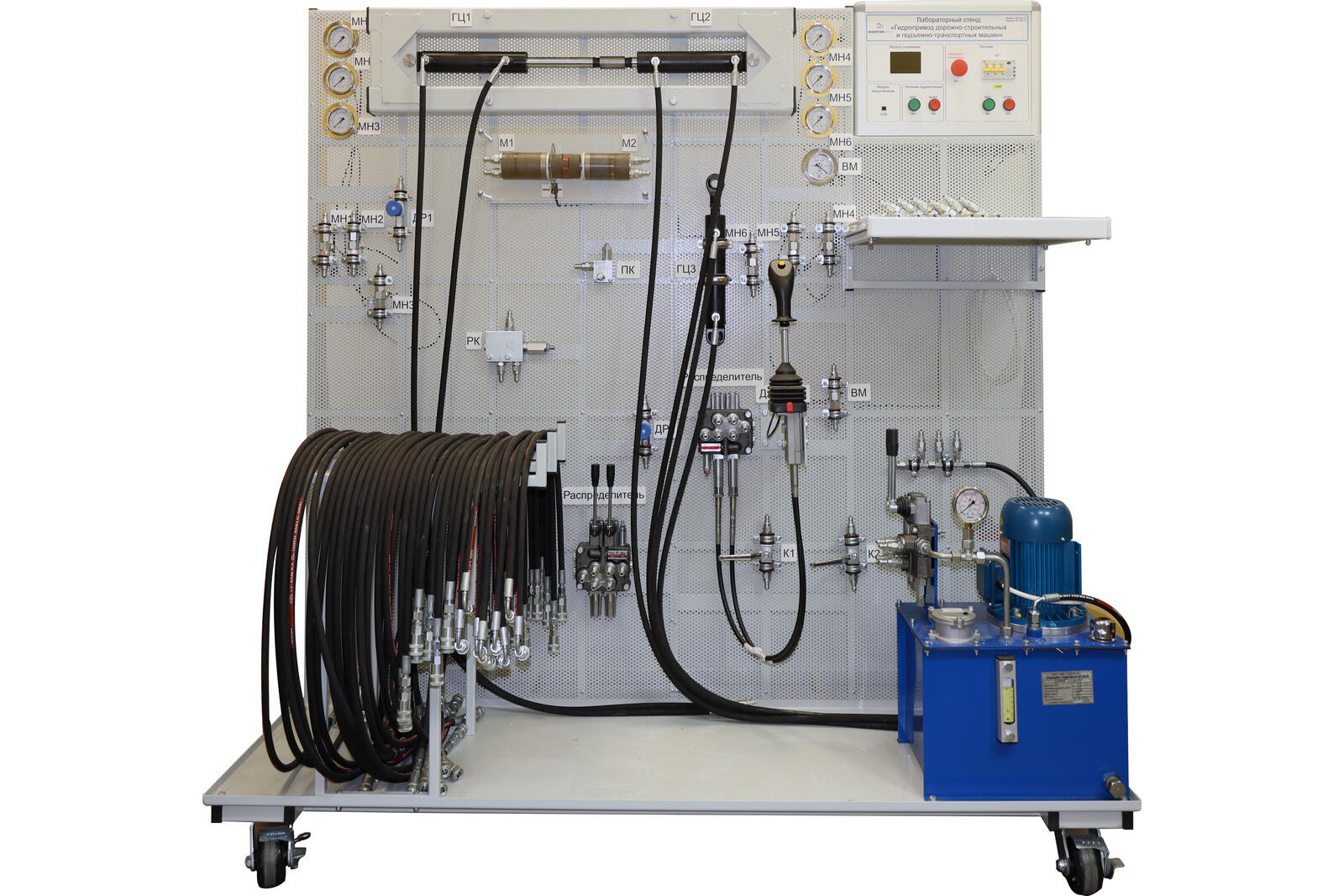

Лабораторный стенд «Гидропривод дорожно-строительных и подъемно-транспортных машин», ЭЛБ-030.024.01
- Исполнение: Без ПО
Лабораторный стенд предназначен для проведения лабораторно-практических занятий по изучению элементов гидропривода дорожно-строительных и подъемно-транспортных машин, а также сборке различных гидравлических схем для изучения правил их построения, функционирования и проектирования.
Стенд собран на лабораторной раме. Рама состоит из основания и столешницы. Основание рамы представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого порошковой краской.
На раме смонтированы различные объекты исследования, объединяемые в гидравлическую систему, а также модуль управления стендом.
На стенде смонтированы:
• Бак;
• Насос с электроприводом;
• Предохранительный клапан;
• Кран шаровый двухходовый;
• Фильтр;
• Манометр осевой;
• Вакуумметр;
• Гидроцилиндр двухстороннего действия;
• Дроссель одностороннего действия с обратным клапаном;
• Гидромотор;
• Секционный распределитель с ручным управлением с фиксацией для управления двумя исполнительными механизмами с предохранительным клапаном;
• Двухкоординатный блок гидравлического управления типа «джойстик»;
• Набор шлангов, фитингов и быстроразъемных соединений для монтажа гидравлических схем;
• Набор ключей.
- Потребляемая мощность, В·А: 3000
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса;
- Экспериментальное исследование характеристик предохранительного клапана;
- Экспериментальное исследование характеристик основного насосного агрегата стенда насос:
- предохранительный клапан;
- Экспериментальное исследование характеристик основного насосного агрегата стенда при работе на секционный распределитель;
- Исследование гидравлических характеристик трубопровода;
- Экспериментальное исследование характеристик дросселя;
- Экспериментальное исследование характеристик гидравлического блока управления (джойстика);
- Экспериментальное исследование характеристик гидравлического распределителя при его управлении с помощью блока управления (джойстика);
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия;
- Экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия;
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования вращательного движения с различной установкой дросселя.
- Экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования возвратно-поступательного движения с различной установкой дросселя.
Лабораторный стенд «Гидропривод дорожно-строительных и подъемно-транспортных машин» - 1 шт.
Электронный носитель с учебным видеороликом, методическим обеспечением, руководством по эксплуатации –1 шт.
Гарантийный талон - 1 шт.
Паспорт - 1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
