Лабораторный комплекс «Исследование электромагнитных волн в волноводах», ЭЛБ-150.018.01
- Исполнение: Без ПО
Лабораторный комплекс «Исследование электромагнитных волн в волноводах» предназначен для проведения лабораторно–практических занятий по экспериментальному исследованию условий распространения ЭМВ в волноводах на различных частотах.
Состав комплекса.

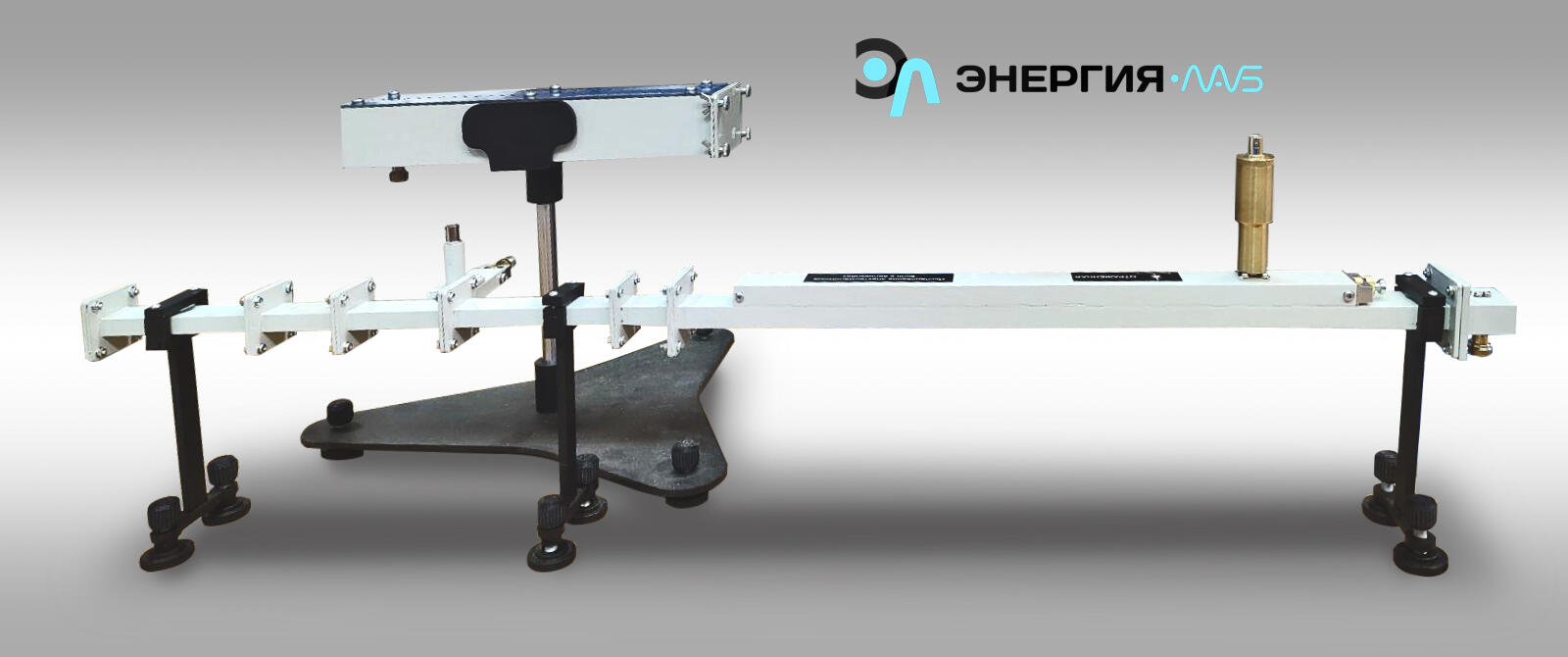

Лабораторная установка № 1. Предназначена для экспериментального определения условия распространения ЭМВ в волноводах на частотах f fкр.
Установка состоит:
–генератор высокочастотных колебаний;
–волноводный рефлектометр ;
–мультиметры мощности проходящей и отраженной волны;
–волноводный переход между волноводами разных поперечных сечений;
–исследуемый волновод сантиметрового диапазона, имеющий ответвление с резонансной камерой и детекторной головкой, нагруженный на поглощающую нагрузку.

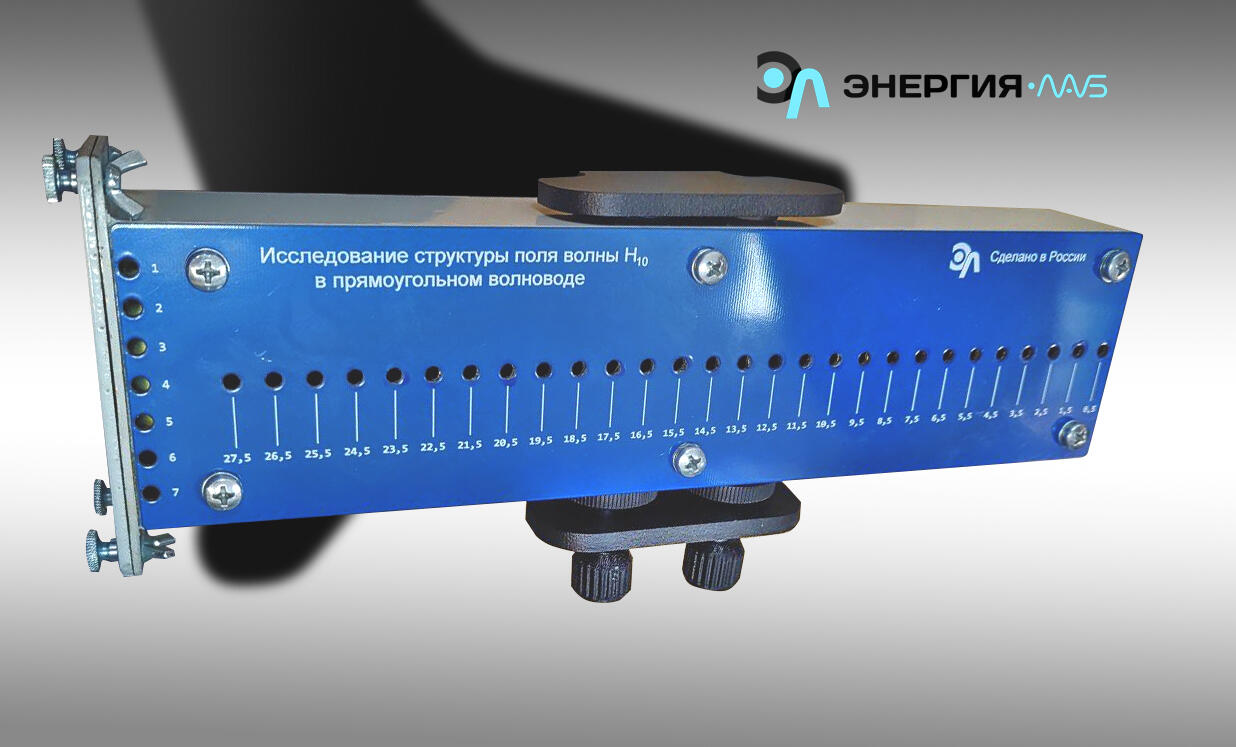

2. Лабораторная установка № 2. Предназначена для исследования структуры поля волны Н10 в прямоугольном волноводе и экспериментального определения длины электромагнитной волны в волноводе.
Установка состоит:
отрезок волновода сантиметрового диапазона длинной порядка трех длин волн в волноводе;
измерительный зонд с детекторной головкой;
мультиметр;
генератор сантиметрового диапазона.
Отрезок волновода закрыт стенкой с одной стороны и открыт с другой. Возбуждение электромагнитных колебаний в волноводе происходит с помощью штыря в полости волновода, расположенного на расстоянии L/4от закрывающей стенки закрытого конца волновода и на расстоянии а/2 от узких стенок.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Экспериментальное исследование условий распространения ЭМВ в волноводах на различных частотах.
- Экспериментальные измерения электромагнитных полей в волноводах в режиме бегущих, стоячих и смешанных волн.
- Экспериментальная оценка и сравнительный анализ расчетного и графического способов определения длины волны в волноводе.
- Экспериментальное определение тип волны в волноводе в различных режимах волн.
Лабораторный комплекс «Исследование электромагнитных волн в волноводах» в сборе –1 шт.
Электронный носитель с учебным видеороликом и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
