Лабораторная установка «Теплопроводность и электропроводность металлов», ЭЛБ-190.008.02
- Исполнение: Без ПО
Лабораторная установка «Теплопроводность и электропроводность металлов» предназначена для проведения лабораторных работ для изучения и определения экспериментальным методом коэффициента теплопроводности и электропроводности металлов.

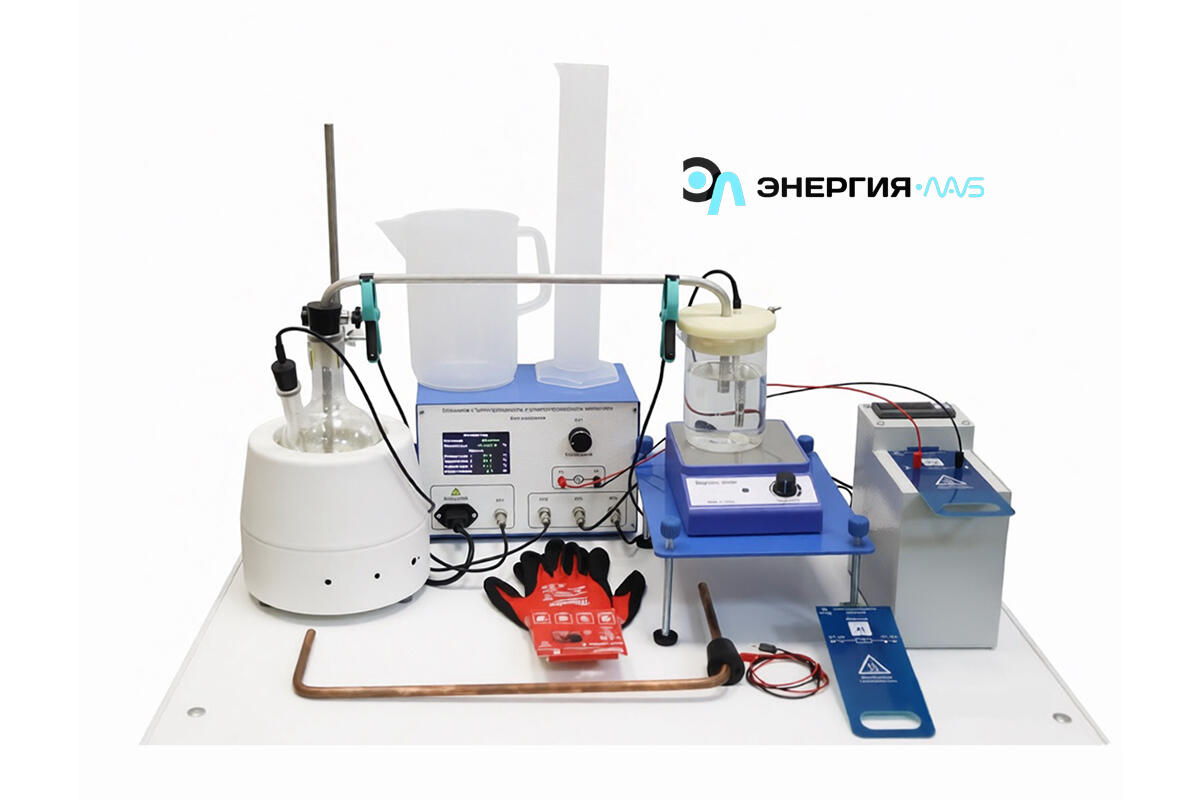

Лабораторная установка представляет собой конструкцию настольного типа, состоящую из двух модулей и блока управления:
- модуль для исследования теплопроводности металлов;
- модуль для исследования электропроводности металлов.
Модуль для исследования теплопроводности металлов.
В качестве исследуемого материала используется металлический стержень из меди или алюминия диаметром 10 мм длиной 400 мм, устанавливаемый в отверстия в крышках калориметров.
Левый конец стержня вставлен в калориметр - колбонагреватель, в котором находится горячая вода. Колба удерживается кронштейном. Температура воды в калориметре устанавливается (задается) с блока управления. Измерение температуры осуществляется датчиком температуры, установленном в колбе и подключенном к блоку управления.
Правый конец стержня опущен в калориметр с холодной водой. Измерение температуры осуществляется датчиком температуры, установленном в калориметре и подключенном к блоку управления. Калориметр с холодной водой установлен на магнитную мешалку, позволяющую обеспечивать равенство температуры в объеме калориметра.
Для измерения температуры в разных точках стержня используется датчики температуры, подключаемые к стержню с помощью зажимов и подключенными к блоку управления.
Данная компоновка позволяет поддерживать постоянную температуру на концах стержня в ходе эксперимента.
Модуль для исследования электропроводности металлов.
В качестве исследуемого материала используется катушка с проводом, установленная на измерительной плате:
- медный провод диаметром 0,37 мм длиной 15,95 м;
- алюминиевый провод диаметром 0,4 мм длиной 15,99 м.
Измерительная плата устанавливается в лабораторную печь, изготовленную из металла, покрытого порошковой краской. Управление нагревом осуществляется терморегулятором LILYTECH ZL-6210A, установленном на лабораторной печи.
Для измерения сопротивления исследуемого материала на измерительной плате установлены разъемы, которые проводом подсоединяются к блоку управления.
Лабораторная установка «Теплопроводность и электропроводность металлов»предназначена для проведения лабораторных работ для изучения и определения экспериментальным методом коэффициента теплопроводности и электропроводности металлов.
- Потребляемая мощность, В·А: 1500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Определение теплопроводности меди.
- Определение теплопроводности алюминия.
- Определение электропроводности меди.
- Определение электропроводности алюминия.
- Проверка выполнения закона Видемана-Франца.
Лабораторная установка «Теплопроводность и электропроводность металлов» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
