Лабораторная установка по изучению теплопередачи при течении жидкости в трубе и ее охлаждения в условиях естественной и вынужденной конвекции, ЭЛБ-171.026.03
- Исполнение: С ПО
Лабораторная установка предназначена для выполнения лабораторно-практических занятий по исследованию теплопередачи при течении жидкости в трубе и ее охлаждения в условиях естественной и вынужденной конвекции.

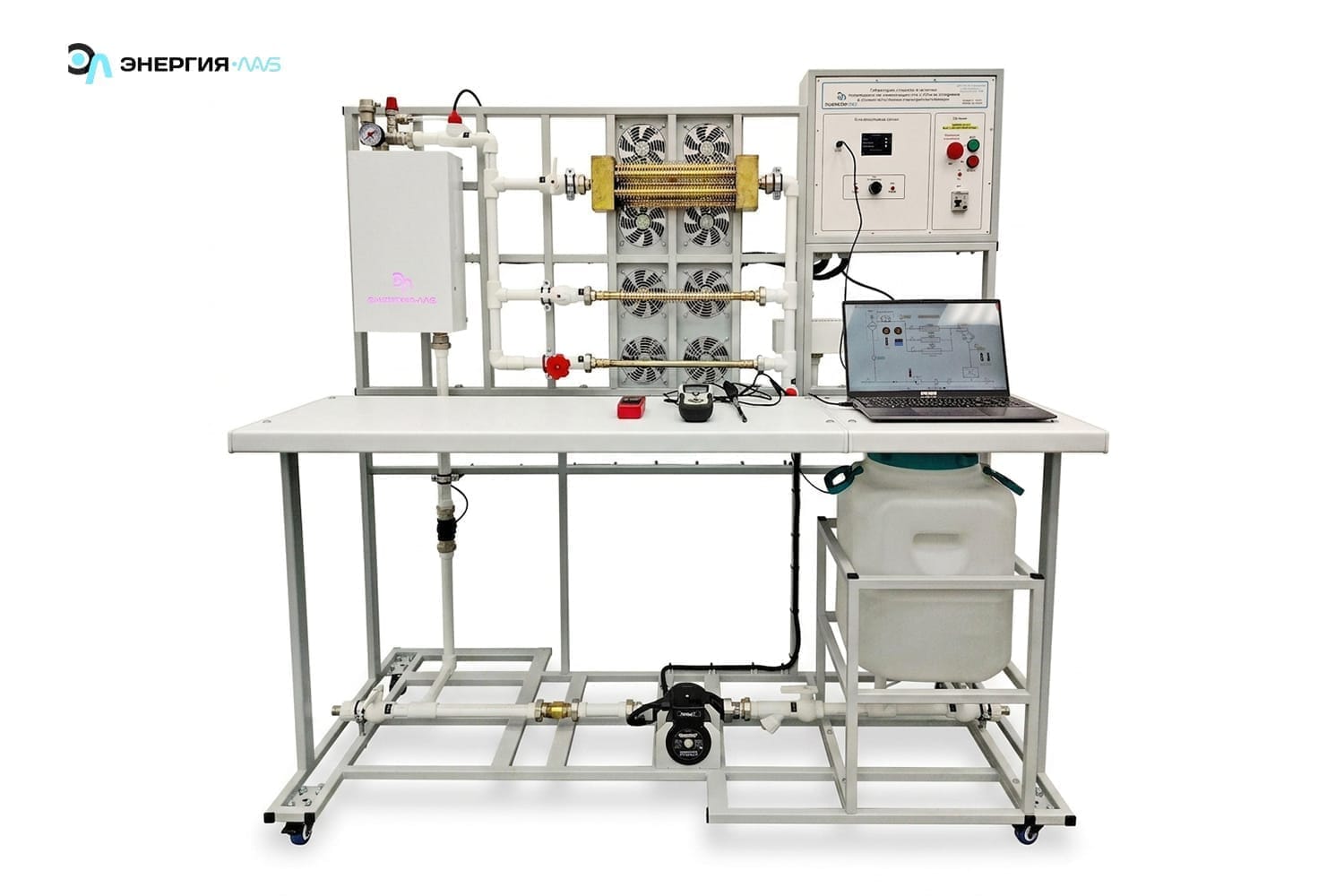

Установка собрана на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании смонтирована гидравлическая система, установлен блок управления.

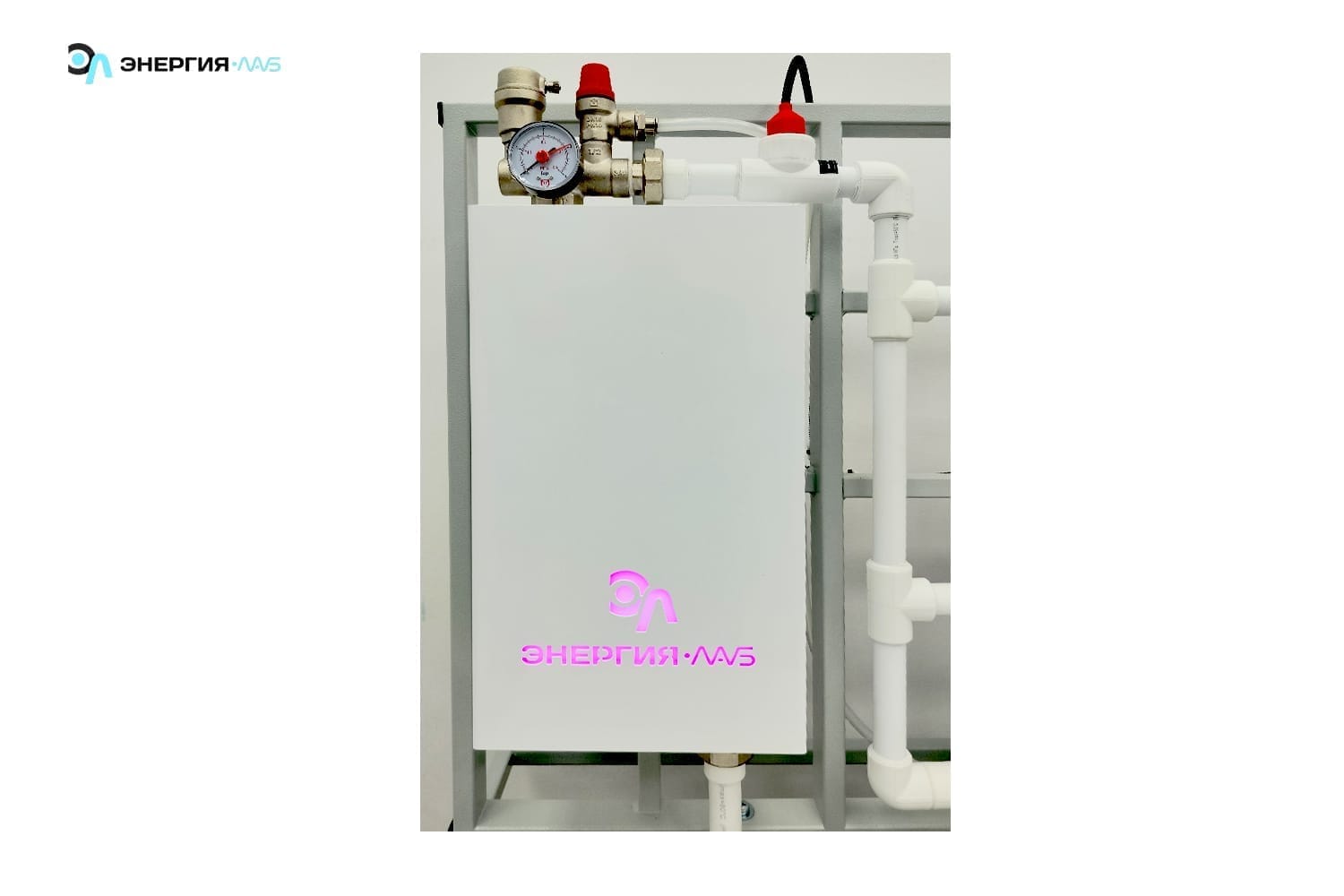

Гидравлическая система стенда выполнена из полипропиленового трубопровода. Движение воды в системе производится при помощи циркуляционного насоса. Вода нагревается при помощи электрического водонагревателя. Управление нагревателем осуществляется в автоматическом и ручном режимах. Вода из нагревателя поступает в исследуемые элементы.

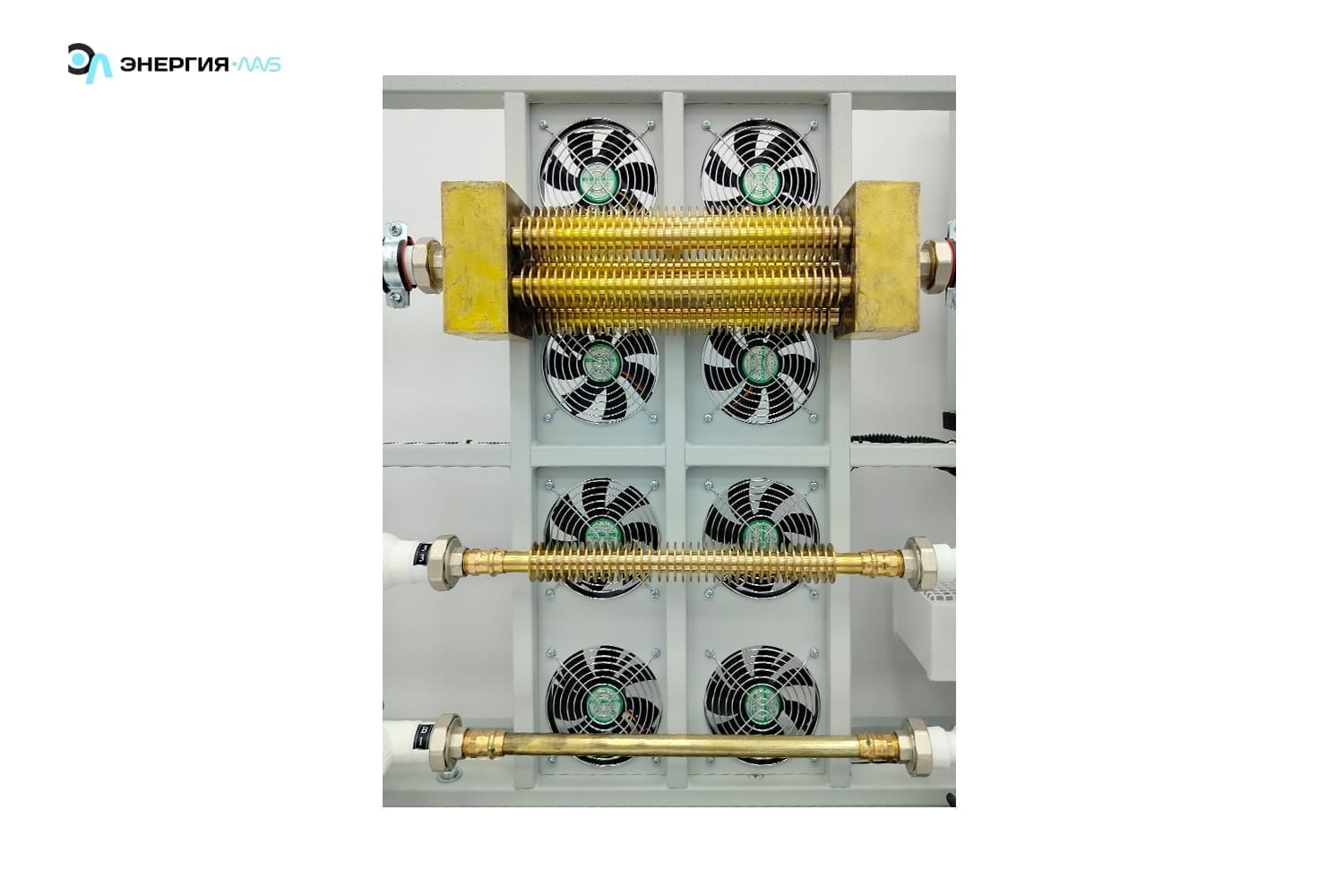

Исследуемые элементы:
- одиночная труба - медная труба;
- оребренная труба - медная труба;
- пучок труб –пять медных оребренных труб.
Вынужденная конвекция осуществляется при помощи вентиляторов, установленных на теплообменниках. Скорость потока воздуха измеряется выносным анемометром.
Дляизмерения температуры поверхности труб в комплекте поставляется выносной термометр.
Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном ЖК-дисплее в виде таблицы.
При подключении к ПК измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Исследование теплообмена при течении жидкости в одиночных трубах. Определение коэффициента теплопередачи для одиночных горизонтальных труб.
- Испытание теплообмена при ламинарном, переходном и турбулентном режимах движения жидкости в одиночной трубе.
- Исследование влияния скорости движения воздуха на процесс теплообмена в воздушном охладителе. Сравнение интенсивности конвективного теплообмена и определение коэффициента теплопередачи при свободном и вынужденном движении охлаждающей среды.
- Исследование влияния коэффициента оребрения на процесс теплообмена. Экспериментальное определение коэффициента оребрения. Сравнение интенсивности конвективного теплообмена в зависимости от наружной поверхности трубы.
- Изучение особенностей конвективного теплообмена при поперечном обтекании пучка оребренных труб. Сравнение интенсивности конвективного теплообмена при свободном и вынужденном движении охлаждающей среды.
Лабораторная установка по изучению теплопередачи при течении жидкости в трубе и ее охлаждения в условиях естественной и вынужденной конвекции в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Ноутбук –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
