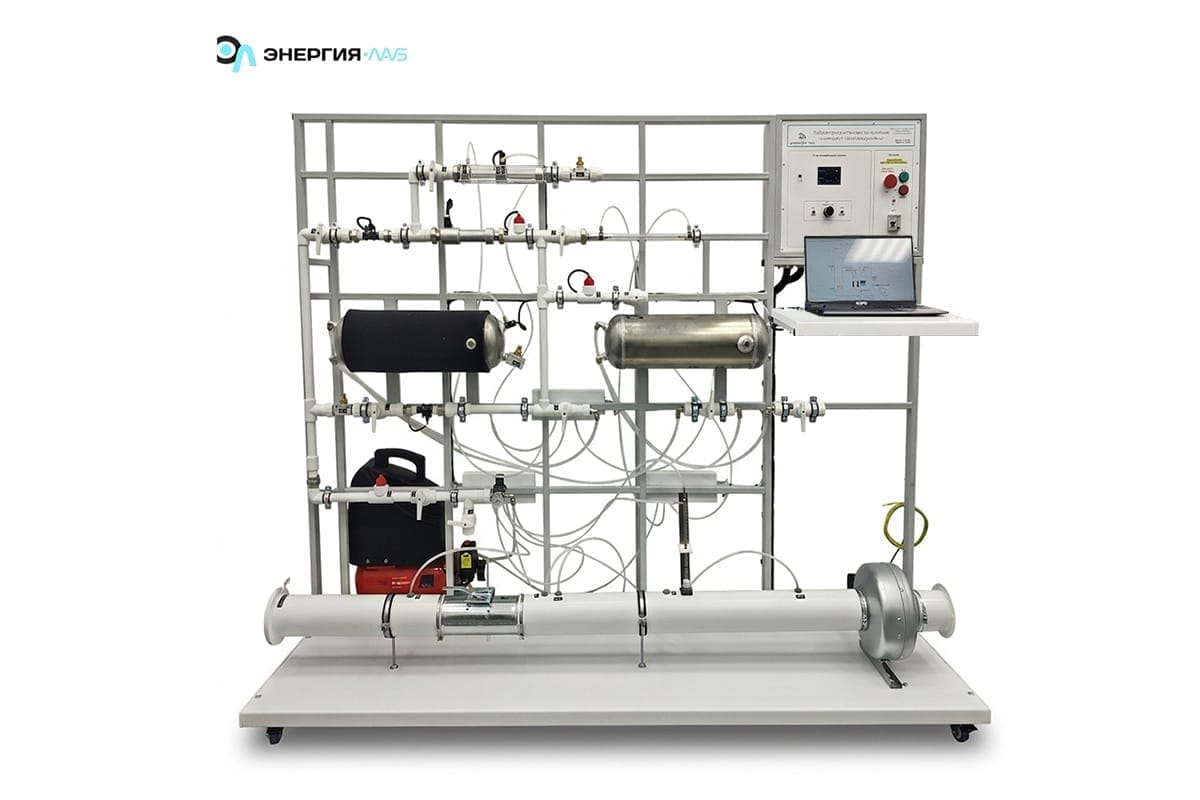

Лабораторная установка по изучению технической термогазодинамики предназначена для проведения цикла лабораторных работ по основам газовой динамики.
Установка собрана на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании смонтирована пневматическая система высокого и низкого давления, установлен блок управления.
Пневматическая система высокого давления разделена на исследуемые участки.
1. Участок для определения параметров газа при дросселировании представлен в виде трубопровода выполненного из оргстекла. Исследуемый участок разделен на две секции диафрагмой диаметром 2 мм. На участке установлены датчики температуры и избыточного давления.
2. Участок для определения вязкости воздуха в зависимости от температуры представляет собой капиллярную трубку, изготовленную из ПВХ с внутренним диаметром 2 мм. Трубка помещена в защитный кожух, для предотвращения от механических повреждений. На входе в исследуемый участок установлен нагревательный элемент. На участке установлены датчики температуры, дифференциального давления, расхода.
На этом же участке определяется теплоемкость воздуха при постоянном давлении методом нагрева потока.
3. Участок для изучения процесса смешения воздуха при заполнении в объеме представлен системой трубопроводов и задвижек, на котором установлены: компрессор, два ресивера, нагреватель. На участке установлены датчики температуры, давления, расхода.
4. Участок для изучения процесса смешения воздуха в потоке представлен системой трубопроводов и задвижек, на котором установлены: компрессор, нагреватель, два датчика расхода. На участке установлены датчики температуры, расхода.
Пневматическая система низкого давления представляет собой трубопровод диаметром 100 мм. Воздух в трубопровод подается с помощью вентилятора, установленного на выходе. Расход определяется с помощью трубки Пито и дифференциального датчика давления.
На данном участке исследуются: распределение скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито, характеристики гладкого воздуховода круглого сечения, потери напора на местные сопротивления, характеристики вентилятора.
По всей системе стенда расположены датчики избыточного и дифференциального давления, датчики температуры и расхода воздуха. Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветномЖК-дисплее в виде таблицы.
При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Определение вязкости воздуха в зависимости от температуры по теории ламинарного течения.
- Определение параметров газа при дросселировании. Эффект Джоуля:
- Томсона.
- Изучение процессов смешения в потоке.
- Изучение процесса смешения при заполнении объема.
- Исследование характеристик нагревателя воздушного потока.
- Определение теплоемкости воздуха при постоянном давлении методом нагрева потока.
- Изучение приборов и методов определения давления и скорости потока.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито. Определение расхода по эпюре скорости.
- Исследование характеристик гладкого трубопровода круглого сечения. Определение потерь напора по длине, коэффициента сопротивления на трение.
- Исследование потерь напора на местном сопротивлении –регулируемой задвижке. Определение коэффициента сопротивления задвижки.
- Исследование характеристик вентилятора.
Лабораторная установка по изучению технической термогазодинамики в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Ноутбук –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
