Лабораторная установка по изучению реверсивного теплового насоса предназначена для выполнения лабораторно-практических занятий по исследованию энергетических характеристик и показателей теплонасосных систем.

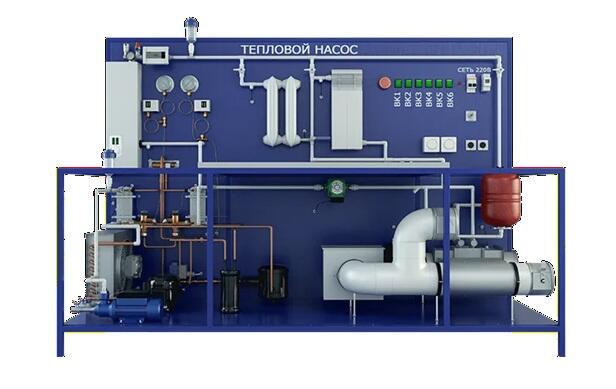

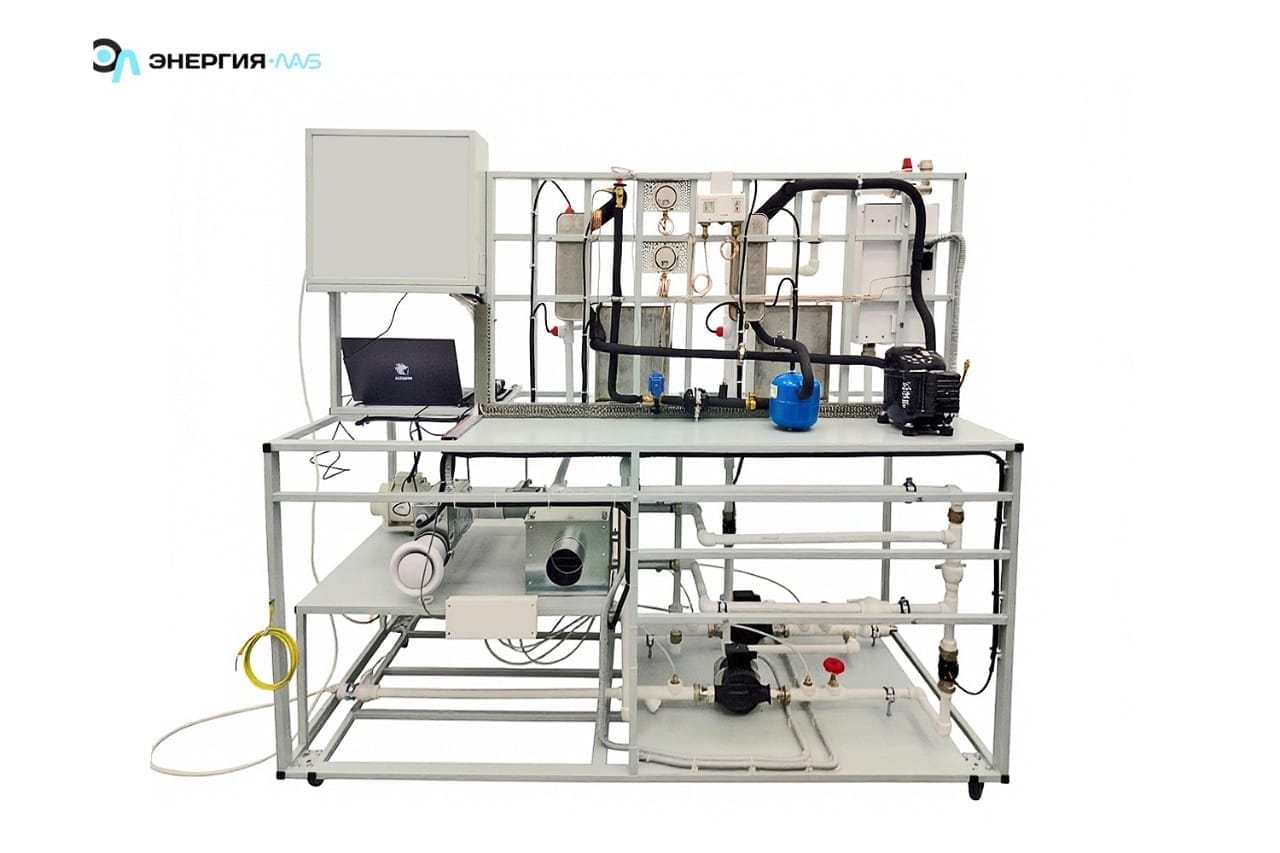

Установка собрана на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской. На рамном основании смонтирована гидравлическая система, вентиляционная система, установлен блок управления.
Весь трубопровод смонтированный на стенде можно условно разделить на три участка, соединенные между собой теплообменными аппаратами:
Участок 1–конденсатор (емкость для воды 10л, циркуляционный насос, теплообменник, датчики температуры, датчики давления, датчик расхода).
В качестве дополнительного источника тепла к участку подключается электрический водонагреватель.
Источником нагрузки теплового насоса являются биметаллические радиаторы, подключаемые к участку с помощью заслонок. На входе и выходе радиаторов установлены датчики температуры.
Участок 2–испаритель (емкость для тосола 10л, циркуляционный насос, теплообменник, датчики температуры, датчик давления, датчик расхода, радиатор охлаждения).
К радиатору охлаждения подключена вентиляционная система, состоящая из трубопровода низкого давления, канального вентилятора.
Для нагрева воздуха установлен канальный подогреватель.
Скорость воздуха на выходе вентиляционной системы измеряется цифровым анемометром, температура датчиком.
Участок 3–компрессор (компрессор, ресивер, фильтр, терморегулирующий вентиль (ТРВ), реле давления, электромагнитный клапан (для автоматического отключения компрессора), термоманометры высокого и низкого давления, конденсатор, испаритель, датчики температуры (конденсатор), датчики температуры (испаритель).
Участки соединены между собой теплообменными аппаратами пластинчатого типа.
Температура в системе зависит от марки фреона, в данном стенде используется фреон R134a.
Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветномсенсорномдисплее в виде таблицы.
При подключении к ПК, измерительная система работает под управлением программного комплекса ELAB. Программное обеспечение выводит данные в графическом виде, а также сохраняет их для дальнейшей обработки в табличном и графическом виде.
- Потребляемая мощность, В·А: 4500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение устройства и принципа действия теплового насоса.
- Определение эффективности и тепловой мощности теплового насоса.
- Исследование эффективности теплового насоса при различных заданных температурах горячей воды.
- Исследование эффективности теплового насоса при различных температурах окружающей среды.
- Исследование эффективности отопительных приборов.
- Изучение особенностей устройства и принципа действия теплового насоса в режиме охлаждения.
- Изучение устройства холодильных компрессоров и определение параметров поршневого компрессора.
- Изучение конструкции водяного конденсатора и определение его коэффициента теплопередачи.
- Изучение систем вентиляции и кондиционирования воздуха.
- Изучение устройства канального подогревателя (калорифера).
- Ознакомление с конструкцией и испытание насосов, установленных на стенде.
Лабораторная установка по изучению реверсивного теплового насоса в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Ноутбук –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
