Лабораторная установка "Исследование комбинированного теплообмена горизонтальной трубы с окружающей средой в условиях свободной конвекции", ЭЛБ-171.024.02
- Исполнение: Без ПО
Лабораторная установка предназначена для экспериментально исследования процесса совместного переноса теплоты конвективным теплообменом и тепловым излучением горизонтальной трубыв условиях свободной конвекции.

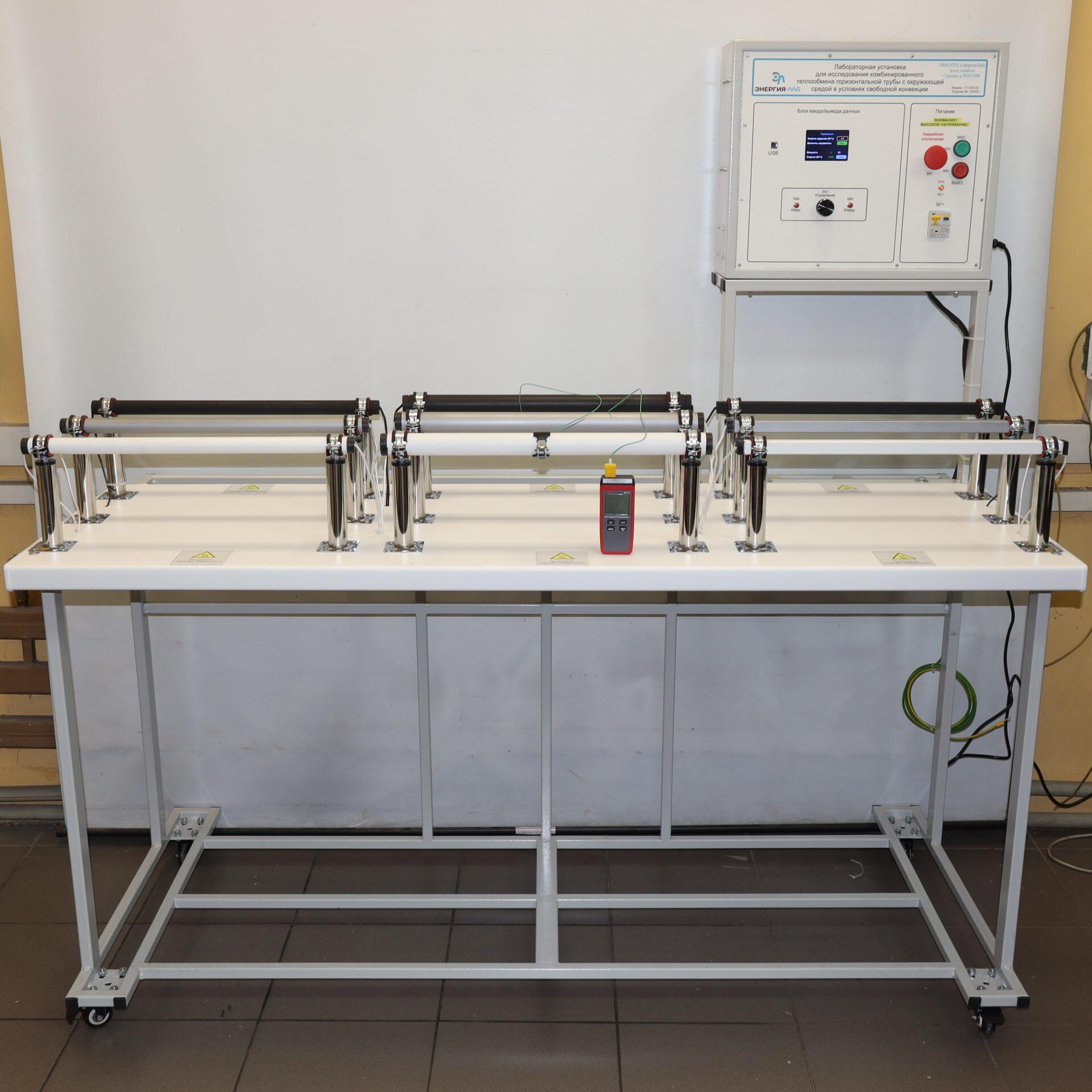

Лабораторная установка выполнена в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.
На рамном основании смонтированы исследуемые образцы на столешнице и установлен блок управления стендом.
Объектом исследования является горизонтальная труба длиной 480 мм:
- круглая диаметром 25 мм;
- круглая диаметром 34 мм;
- квадратная 20х20 мм.
Трубы изготовлены из нержавеющей стали, толщина стенки 2 мм. Внутри труб имеется электрический нагреватель, обеспечивающий равномерный нагрев по ее длине. С торцов трубы закрыты теплоизоляционной пробкой для уменьшения тепловых потерь в осевом направлении. Образцы отличаются друг от друга состоянием излучающей поверхности. Трубы имеют следующие цвета: черный, серый и белый.
Температура на поверхности исследуемых образцов измеряется при помощи выносного датчика температуры.
Количество выделяемого и передаваемого в окружающую среду тепла определяется по расходу электроэнергии. Потребляемая электронагревателем мощность может регулироваться с блока управления. Мощность, затраченная на нагрев отображается на экране блока управления.
Датчики, установленные на стенде, подключаются к измерительной системе.
- Потребляемая мощность, В·А: 2500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Исследование теплоотдачи в условиях свободной конвекции на горизонтальной трубе.
Лабораторная установка «Исследование комбинированного теплообмена горизонтальной трубы с окружающей средой в условиях свободной конвекции» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
