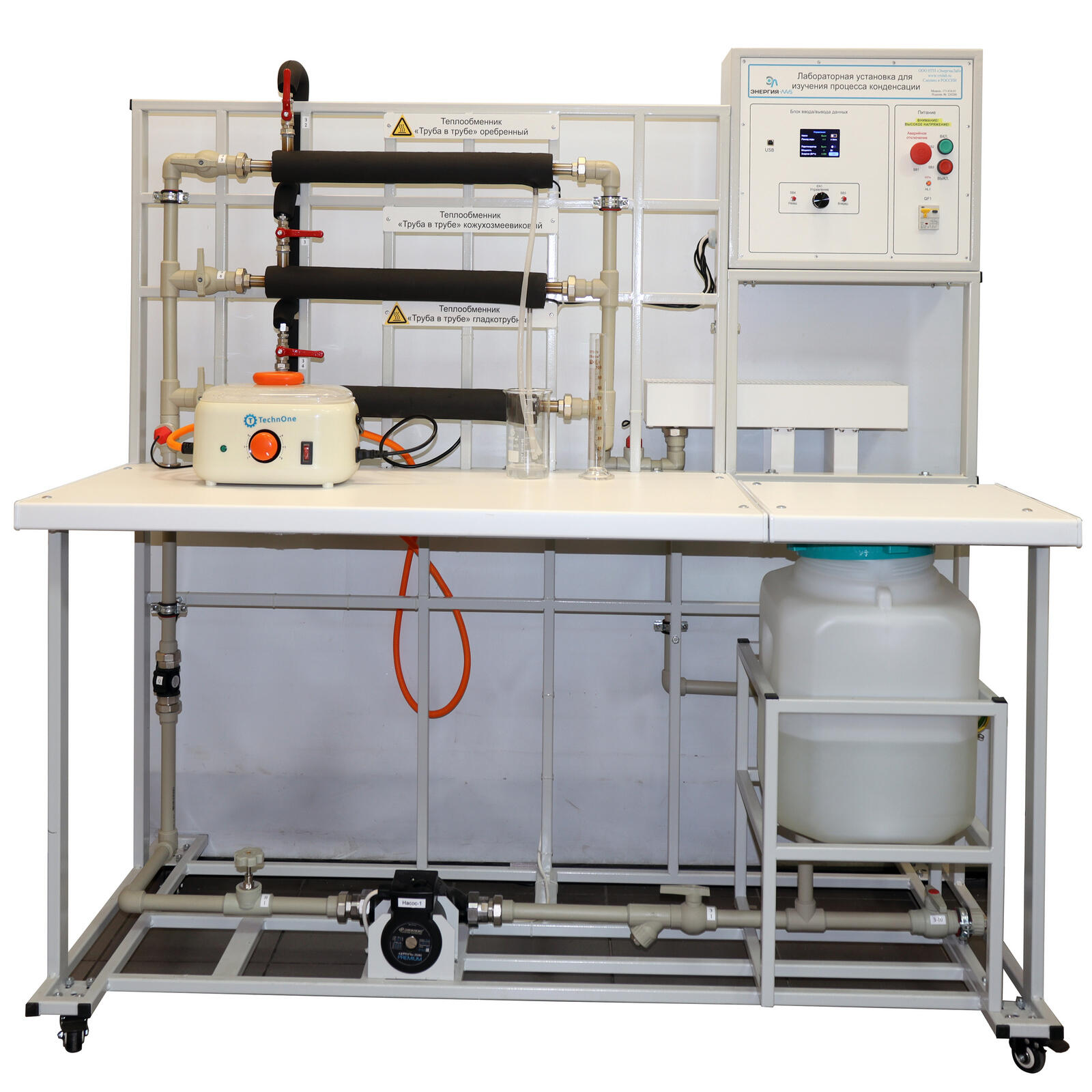

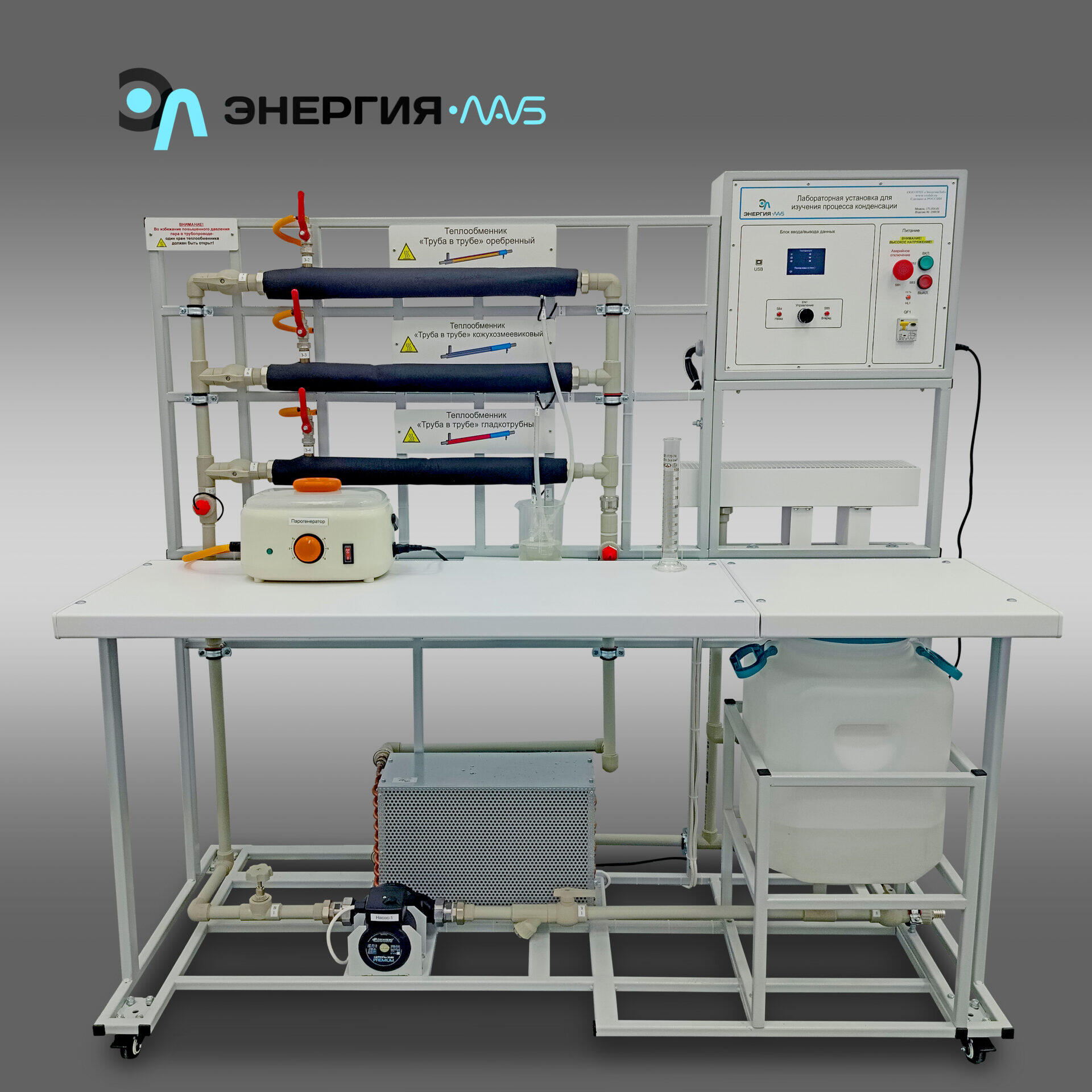

Лабораторная установка для изучения процесса конденсации предназначена для проведения лабораторных и практических работ по изучению процесса конденсации на одиночных горизонтальных трубах (гладкой и оребренной).

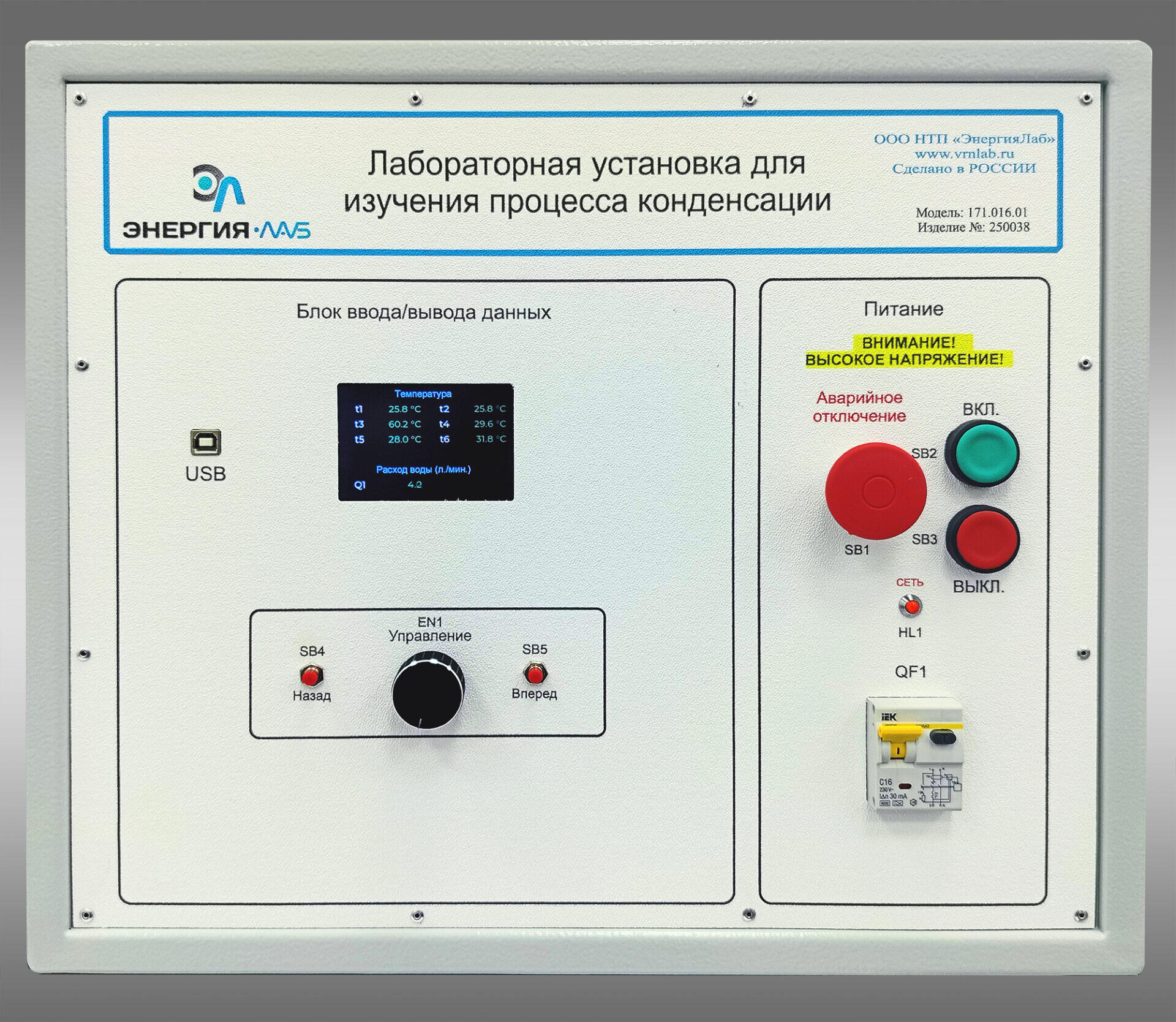

Установка состоит из теплообменника-конденсатора (три модуля), испарителя (парогенератора), мерника конденсата. Парогенератор снабжен электрическим нагревателем, тепловая мощность которого регистрируется блоком управления.
Пар из парогенератора поступает в теплообменник, где конденсируется на внутренней поверхности трубы. Конденсат водяного пара стекает в мерник. В межтрубном пространстве движется охлаждающая вода, расход которой регулируется с помощью скорости насоса и контролируется по датчику расхода. Измерение температуры материальных потоков осуществляется датчиками температуры, подключенными к блоку управления.
Для проведения лабораторных работ в состав стенда входят три модуля, изготовленные из нержавеющей стали:
- одиночная гладкая труба внутренним диаметром 21мм, наружным диаметром 25мм, длиной 500мм;
- оребренная (гофрированная) труба внутренним диаметром 12мм, наружным диаметром (оребренной поверхности) 20мм, длиной 500мм;
- кожухозмеевиковый теплообменник. Внутри 5 трубок внутренним диаметром 6мм наружным диаметром 8мм соединенные змеевиком.
Все трубы размещены в теплообменную трубу (для холодной воды) внутренним диаметром 29мм, наружным диаметром 33мм, длиной 500мм.
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение процесса конденсации на одиночной гладкой горизонтальной трубе.
- Определение коэффициента теплоотдачи при конденсации водяного пара на гладкой горизонтальной одиночной трубе.
- Изучение процесса конденсации на одиночной оребренной горизонтальной трубе.
- Определение коэффициента теплоотдачи при конденсации водяного пара на оребренной горизонтальной одиночной трубе.
- Определение коэффициента теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе».
- Сравнение коэффициентов теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе» с гладкой и оребренной поверхностью.
- Изучение процесса конденсации на пучке гладких горизонтальных труб.
Лабораторная установка для изучения процесса конденсации в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
