Товар снят с производства
Типовой комплект учебного оборудования «Вентиляционные системы» предназначен для проведения 16 лабораторных работ по изучению элементов систем вентиляции, способов регулирования и контроля параметров в вентиляционных системах, определению гидравлического сопротивления элементов вентиляционных систем: труб различной формы, заслонок, тройников и т.д.
Стенд позволяет задавать и определять температуру, давление и расход воздуха, протекающего по трубопроводам, установленным на стенде.
Подогрев воздуха осуществляется канальным электрическим нагревателем и измеряется с помощью термоэлектрического преобразователя с вторичными прибором – индикатором.
Давление измеряется с помощью дифференциальных датчиков давления с цифровой индикацией показаний.
Система трубопроводов и задвижек обеспечивает соединение трубопроводов по различным схемам с уменьшением и увеличением гидравлического сопротивления потоку, т.е. последовательно и параллельно.

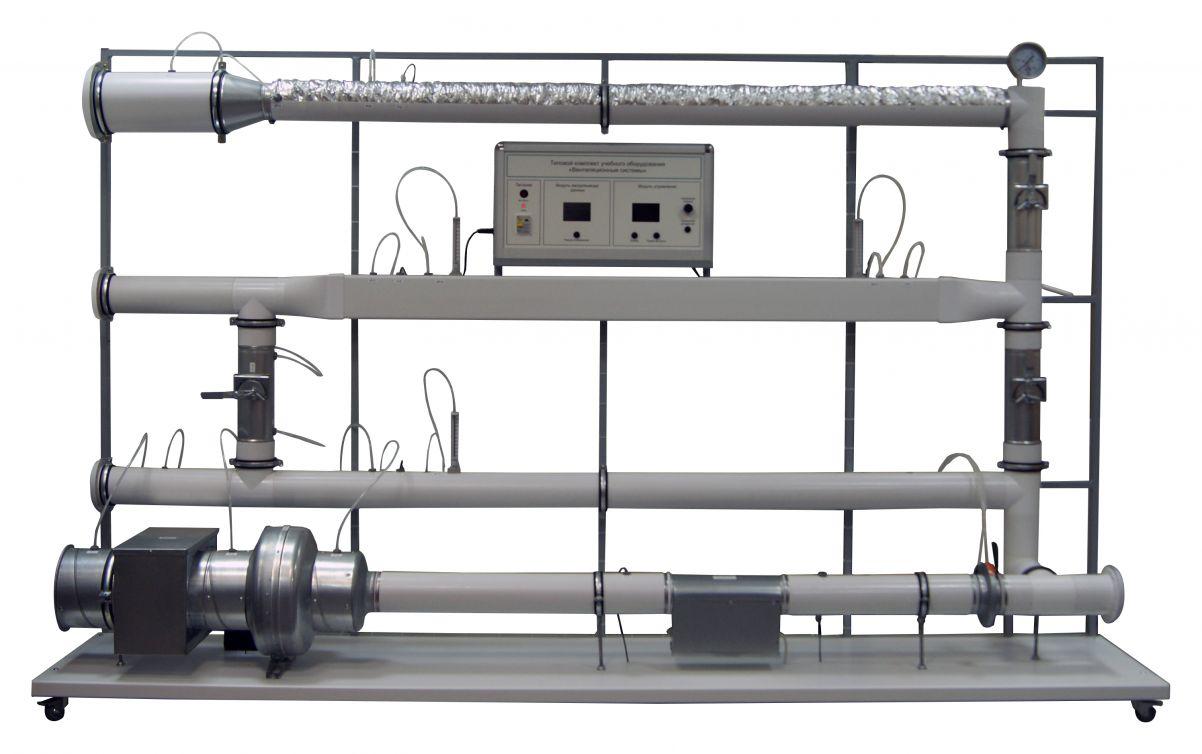

Стенд состоит из металлической рамы с полимерным покрытием, на которой смонтированы:
- вентилятор с устройством регулирования оборотов вентилятора, и их измерения;
- система трубопроводов: исследуемый трубопровод круглого сечения, прямоугольного сечения, гофрированный трубопровод, длина мерных участков 1 м;
- система измерения частоты вращения вентилятора;
- система нагрева воздуха;
- датчик температуры – 2 шт.
- дифференциальный датчик давления с аналоговым выходным сигналом по напряжению и цифровым отображением величины давления – 2 шт.;
- трубка Пито с возможностью регулировки их положения внутри исследуемого трубопровода;
- ирисовая диафрагма;
- регулируемые задвижки;
- фильтр-бокс;
- измеритель-регулятор для управления нагревом с дискретным выходом;
- измеритель-регулятор для управления нагревом с аналоговым выходом.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
Информацию о лабораторных работах можете узнать у менеджеров.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
