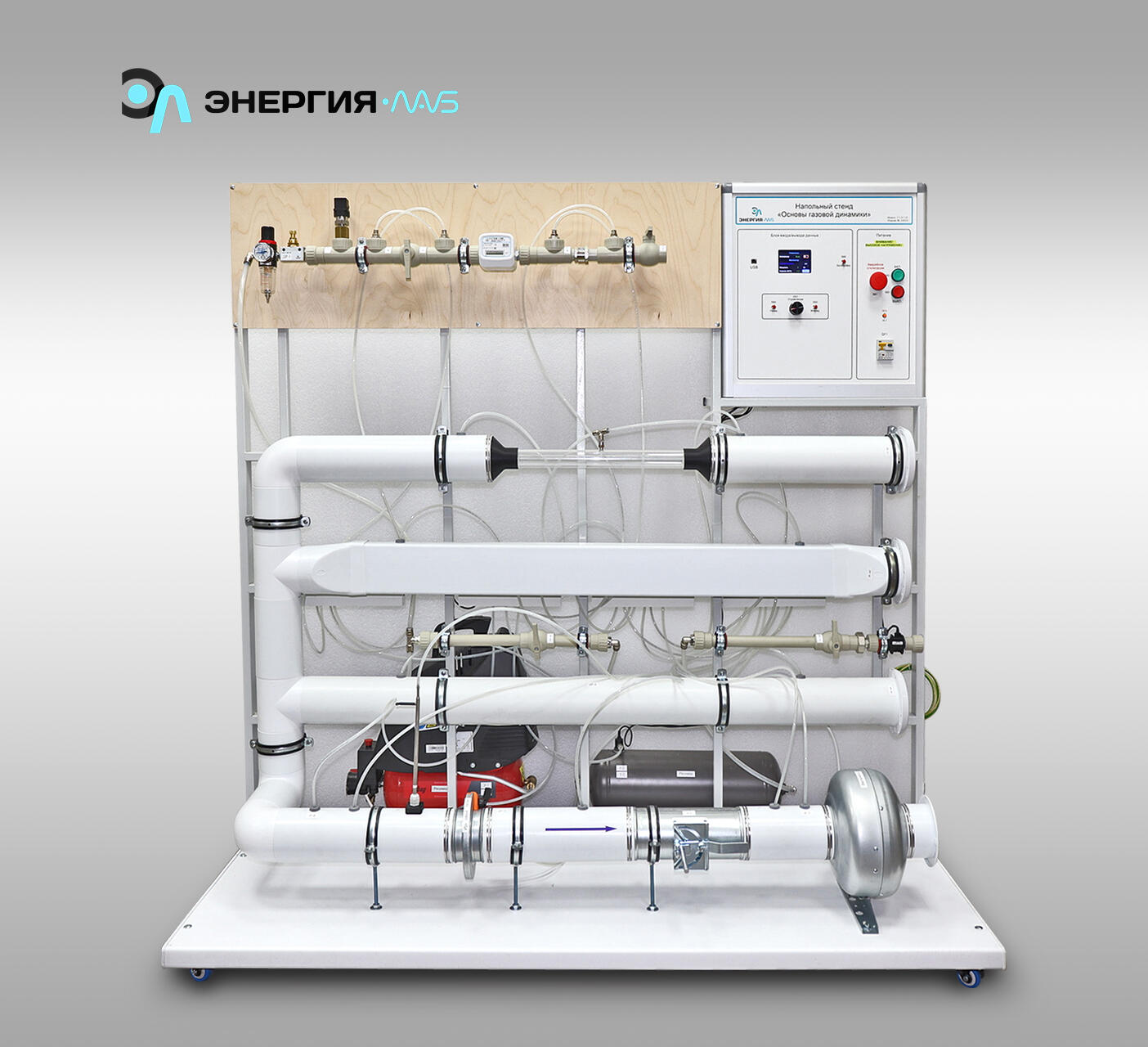

Лабораторный стенд предназначен для проведения цикла лабораторно-практических занятий по основам газовой динамики.
Стенд выполнен в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.
На раме стационарно смонтированы два участка: участок с высоким и участок с низким давлением.
Участок с низким давлением:
1. Входной участок, предназначенный для подачи воздуха в систему. Изменение расхода в системе производится ирисовым клапаном, регулировкой мощности вентилятора, анемостатом. В трубопроводе установлена трубка Пито-Прандля.
2. Участок трубопровода прямоугольного сечения со сторонами 100 и 40 мм. Трубопровод предназначен для исследования характеристик прямоугольного трубопровода.
3. Участок трубопровода круглого сечения диаметром 100 мм и длиной 1000 мм. Трубопровод предназначен для исследования характеристик круглого трубопровода.
4. Участок для изучения закона сохранения энергии при течении воздуха по трубопроводу переменного сечения. Участок представлен круглым трубопроводом диаметром 100 мм и прозрачным участком трубы диаметром 40 мм.
Участок с высоким давлением:
1. Участок для изучения потерь напора на местном сопротивлении: диафрагма, регулируемая задвижка.
2. Участок для исследования истечения воздуха из ресивера. На выходе из участка установлен расходомер.
Датчики, установленные на стенде, подключаются к измерительной системе.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение приборов и методов определения давления.
- Изучение метода определения расхода воздуха по изменению давления в отсеченном объеме.
- Изучение метода определения расхода воздуха по расходомеру.
- Исследование характеристик трубопровода: определение потерь напора по длине, коэффициентов сопротивления и трения.
- Исследование эпюр распределения скоростей (по величине динамического давления) при течении воздуха по трубопроводу круглого сечения с помощью трубки Пито.
- Исследование потерь напора на местном сопротивлении –диафрагме.
- Определение коэффициента сопротивления диафрагмы, коэффициента расхода.
- Исследование потерь напора на местном сопротивлении –регулируемой задвижке (дросселе).
- Определение коэффициента сопротивления задвижки, коэффициента расхода.
- Истечение воздуха из ресивера: докритический, критический режим течения.
- Изучение закона сохранения энергии при течении воздуха по трубопроводу переменного сечения.
- Исследование характеристик воздуходувки.
- Исследование характеристик компрессора.
Лабораторный стенд «Основы газовой динамики» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
