Комплект учебного оборудования "Гидромашины и гидроприводы объемно-дроссельного регулирования", ЭЛБ-030.018.05
- Исполнение: Без ПО
Комплект учебно-лабораторного оборудования "Гидромашины и гидроприводы объемно-дроссельного регулирования" предназначен для проведения лабораторных работ по курсам изучения гидроприводов. Позволяет определять полезные мощности насосов и гидродвигателей, а также мощность, подводимую к гидросистеме; расходы, давления, скорость вращения вала гидромотора, скорость выходного звена в поступательном движении (с помощью установленной линейки и электронного секундомера), а также частоту вращения вала исследуемого шестеренного насоса (измеряется вместе с частотой вращения гидромотора).
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков при изучении курсов: "Основы гидропривода", "Элементы гидропривода", "Гидропривод и гидроавтоматика", "Объемные гидроприводы", "Объемные гидромашины".

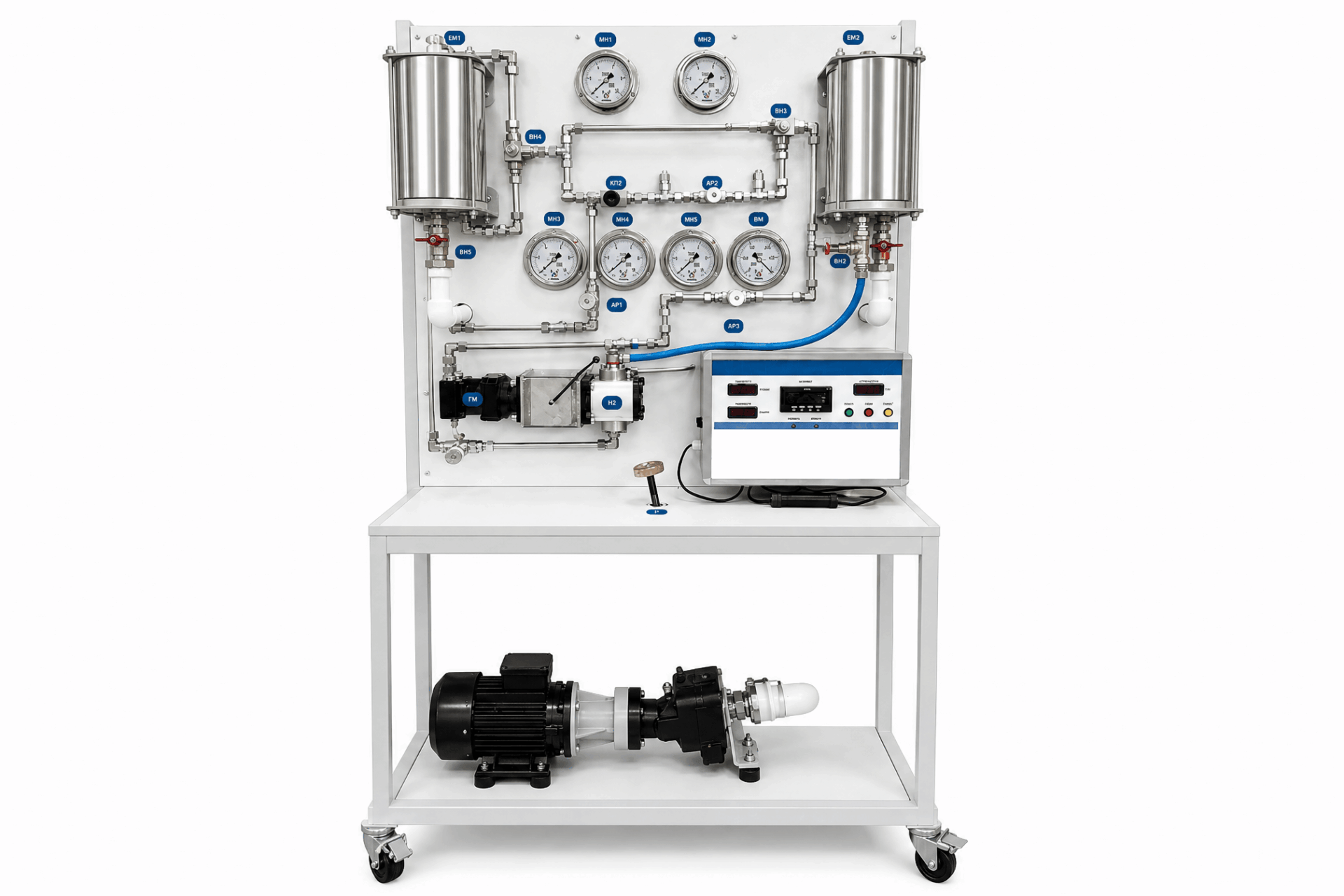

Стенд конструктивно выполнен в напольном исполнении и представляет собой стол с установленной вертикальной монтажной панелью. Соединение элементов в определенную гидравлическую систему осуществляется коммутацией с помощью переключения шаровых кранов и открытия-закрытия дросселей, выполняющих одновременно и функцию регулирования.
- Потребляемая мощность, В·А: 2200
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Экспериментальное определение предельной характеристики основного насосного агрегата стенда с регулируемым аксиально-поршневым насосом при работе совместно с предохранительным клапаном.
- Экспериментальное исследование гидравлических характеристик и потребляемой мощности регулируемого насоса при изменении рабочего объема.
- Экспериментальное определение внешней гидравлической характеристики шестеренного насоса-нагружателягидромотора при различных частотах вращения вала насоса.
- Экспериментальное определение кавитационной характеристики шестеренного насоса при различных частотах вращения вала насоса.
- Экспериментальное исследование характеристик предохранительного клапана.
- Экспериментальное исследование характеристик дросселя.
- Экспериментальное исследование и определение энергетических и механических характеристик нерегулируемого гидропривода вращательного движения.
- Экспериментальное исследование и определение энергетических и механических характеристик гидропривода вращательного движения с объемным регулированием скорости.
- Экспериментальное исследование и определение энергетических и механических характеристик гидропривода вращательного движения с дроссельным регулированием при параллельном включении дросселя.
- Экспериментальное исследование и определение энергетических и механических характеристик гидропривода вращательного движения с дроссельным регулированием при последовательной установке дросселя в линии нагнетания.
- Экспериментальное исследование и определение энергетических и механических характеристик гидропривода вращательного движения с дроссельным регулированием при последовательной установке дросселя в линии слива.
- Экспериментальное исследование и определение энергетических и механических характеристик гидропривода вращательного движения с объемно-дроссельным регулированием.
1. Лабораторный стенд "Гидромашины и гидроприводы объемно-дроссельного регулирования"-(1 шт.).
2. Масло гидравлическое (24 л) -(1 шт.).
3. Комплект соединительных проводов и кабелей-(1 шт.).
4. Паспорт изделия-(1 шт.).
5. Руководство по эксплуатации-(1 шт.).
6. Методические рекомендации по выполнению лабораторных работ-(1 шт.).
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
