Комплект минимодулей «Электрические цепи»предназначен для работы совместно с учебной базовой платформой SuBaS, со встроенными источниками сигналов и измерительными приборами, вставляются в гнёзда для сборки объекта исследования. Макетирование осуществляется с применением соединительных элементов, без пайки. Сменный минимодуль содержит необходимые электронные компоненты, для сборки электронных моделей, а также функционально-законченные узлы, позволяющие исследовать работу электронных устройств.
Список минимодулей:
1. Набор постоянных резисторов.
Резистор 2 Вт 10 Ом–4 шт.
Резистор 2 Вт 100 Ом–2 шт.
Резистор 2 Вт 200 Ом–2 шт.
Резистор 2 Вт 300 Ом–2 шт.
Резистор 2 Вт 510 Ом–2 шт.
Резистор 2 Вт 1 кОм–2 шт.
Резистор 2 Вт 10 кОм–2 шт.
Резистор 2 Вт 47 кОм–2 шт.

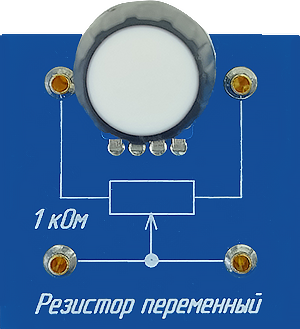

2. Набор переменных резисторов.
Резистор переменный 1 кОм–2шт
Резистор переменный 10 кОм–2 шт
Резистор переменный 100 кОм–2 шт
3. Набор конденсаторов.
Конденсатор 0,022 мкФ - 2 шт.
Конденсатор 0,1 мкФ - 2 шт.
Конденсатор 1 мкФ - 2 шт.
Конденсатор 100 мкФ 2 шт.
4. Набор катушек индуктивностей.
Катушка индуктивности 100мкГн - 2 шт
Катушка индуктивности 1 мГн - 2 шт
Катушка индуктивности 4,7мГн - 2 шт
Катушка индуктивности 10мГн - 2 шт

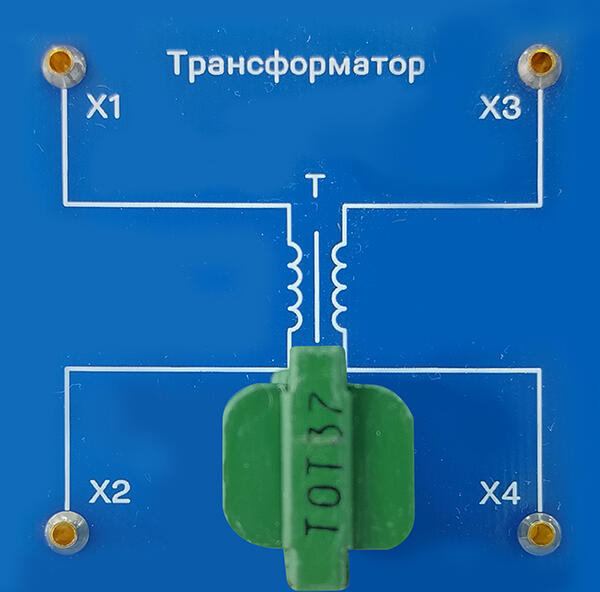

5. Трансформатор - 1 шт
Сменные минимодули предназначены для работы совместно с учебной базовой платформой SuBaS, со встроенными источниками сигналов и измерительными приборами, вставляются в гнёзда для сборки объектаисследования. Макетирование осуществляется с применением соединительных элементов, без пайки.
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Параметры синусоидальных напряжения и тока
- Активная мощность цепи синусоидального тока
- Напряжение и ток конденсатора в цепях синусоидального тока
- Реактивное сопротивление конденсатора в цепях синусоидального тока
- Последовательное соединение конденсаторов в цепях синусоидального тока
- Параллельное соединение конденсаторов в цепях синусоидального тока
- Реактивная мощность конденсатора в цепях синусоидальноготока
- Напряжение и ток катушки индуктивности в цепях синусоидального тока
- Реактивное сопротивление катушки индуктивности в цепях синусоидального тока
- Последовательное соединение с катушек индуктивности в цепях синусоидального тока
- Параллельное соединение катушек индуктивности в цепях синусоидального тока
- Реактивная мощность катушек индуктивности в цепях синусоидального тока
- Последовательное соединение резистора и конденсатора в цепях синусоидального тока
- Последовательное соединение резистора и катушки индуктивности в цепях синусоидального тока
- Параллельное соединение резистора и конденсатора в цепях синусоидального тока
- Параллельное соединение резистора и катушки индуктивности в цепях синусоидального тока
- Понятие о резонансе напряжений
- Понятие о резонансе токов
- Частотные характеристики последовательного резонансного контура
- Частотные характеристики параллельного резонансного контура
- Мощности в цепях синусоидального тока
- Коэффициент трансформации
- Преобразование сопротивлений с помощью трансформатора
- Параметры электрической цепи постоянного напряжения и тока
- Последовательное соединение резисторов в цепях постоянного тока
- Параллельное соединение резисторов в цепях постоянного тока
- Параллельное и последовательное соединение резисторов в цепях постоянного тока
- Резистивный делитель напряжения в цепях постоянного тока
- Электрическая мощность и работа в цепях постоянного тока
- Коэффициент полезного действия электрической цепи

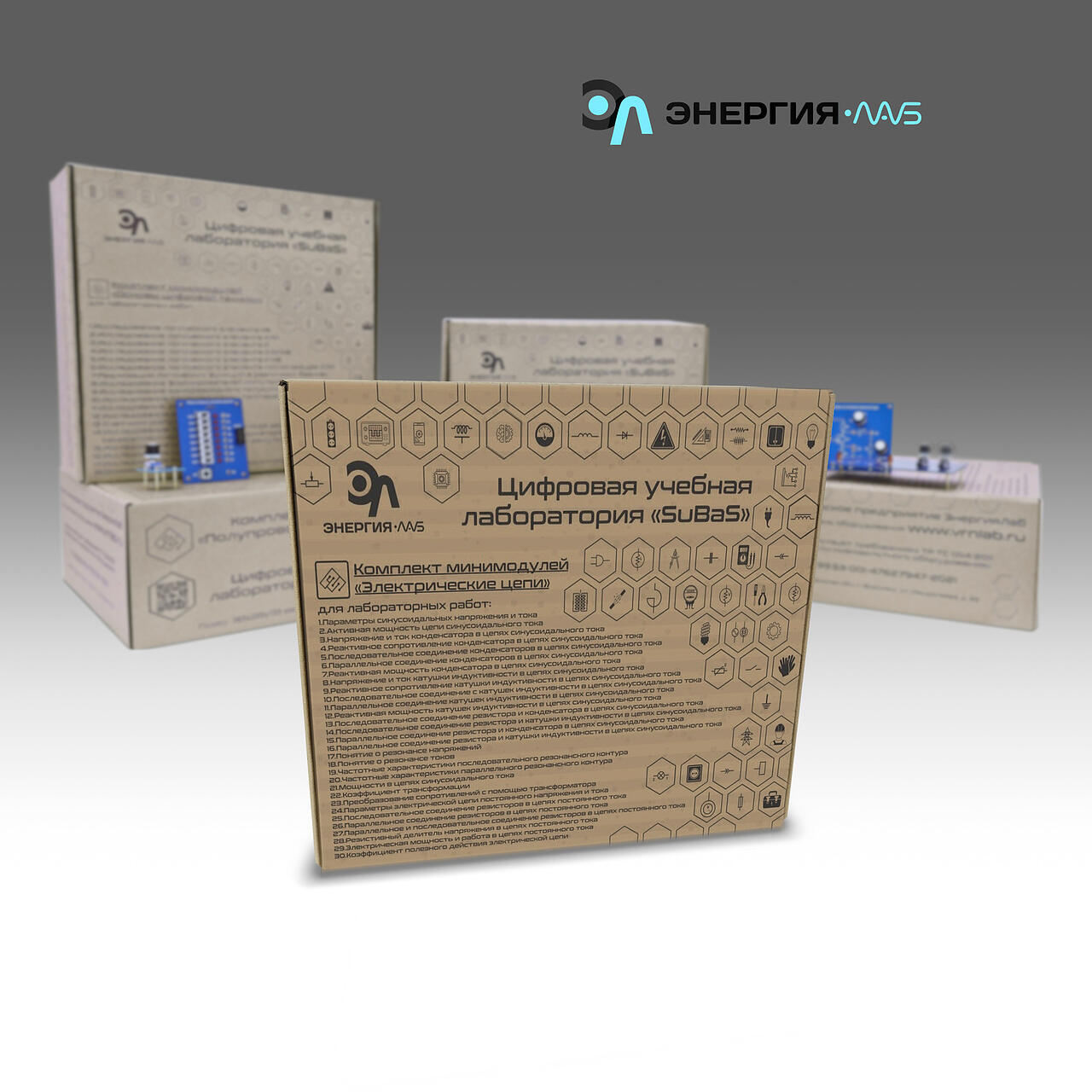

1. Комплект минимодулей «Электрические цепи» - 1 к-т.
2. Комплект соединительных проводов–1 к-т.
3. Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт;
4. Гарантийный талон - 1шт;
5. Паспорт–1шт;
