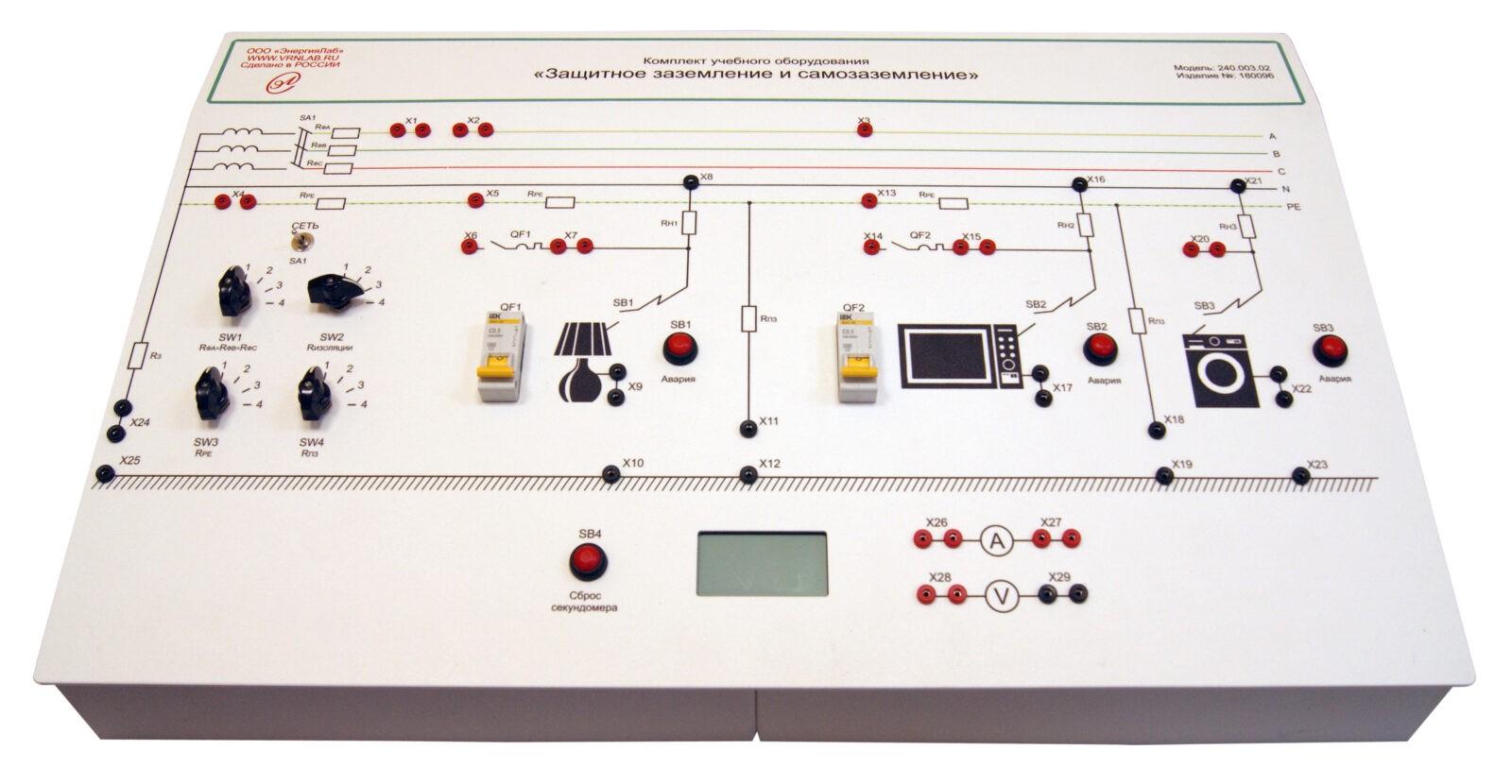

Стенд «Защитное заземление и зануление» предназначен для проведения лабораторно-практических занятий по изучению устройств защитного заземления и зануления оборудования в электрических сетях напряжением до 1000В. Стенд позволяет изучить методы эффективного заземления и зануления оборудования и защиты в TN, ТТ, IT –сетях.
Комплект лабораторного оборудования «Защитное заземление и зануление» позволяет исследовать методы и устройства защитного заземления и зануления оборудования в электрических сетях напряжением до 1000 В с изолированной и заземленной нейтралью, определять эффективность средств заземления и зануления при защите от поражения электрическим током.
Особенности исполнения:
- действующая модель трехфазной сети, выполнена на безопасном для учащегося напряжении;
- позволяет изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей;
- модели 3-х электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков;
- цифровой вольтметр измеряет фазовое напряжение сети и напряжение на корпусах электропотребителей;
- цифровой амперметр измеряет токи замыкания в различных точках сети;
- производится измерение времени срабатывания токовой защиты при различных значениях токов замыкания;
- показания приборов соответствуют значениям параметров в реальной сети.
- Потребляемая мощность, В·А: 600
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Изучение методов и устройств защитного заземления и зануления оборудования в электрических сетях напряжением до 1000 В с изолированной и заземленной нейтралью.
- Эффективность заземления.
- Эффективность зануления.
- Изучение защиты в TN, ТТ, IT:
- сетях напряжением до 1000 В.
- Метод повторного заземления в TN-сетях напряжением до1000В.
- Изучение защиты в IT-сетях напряжением до 1000 В.
Стенд «Защитное заземление и зануление» в сборе –1 шт.
Электронный носитель с учебным видеороликом и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
