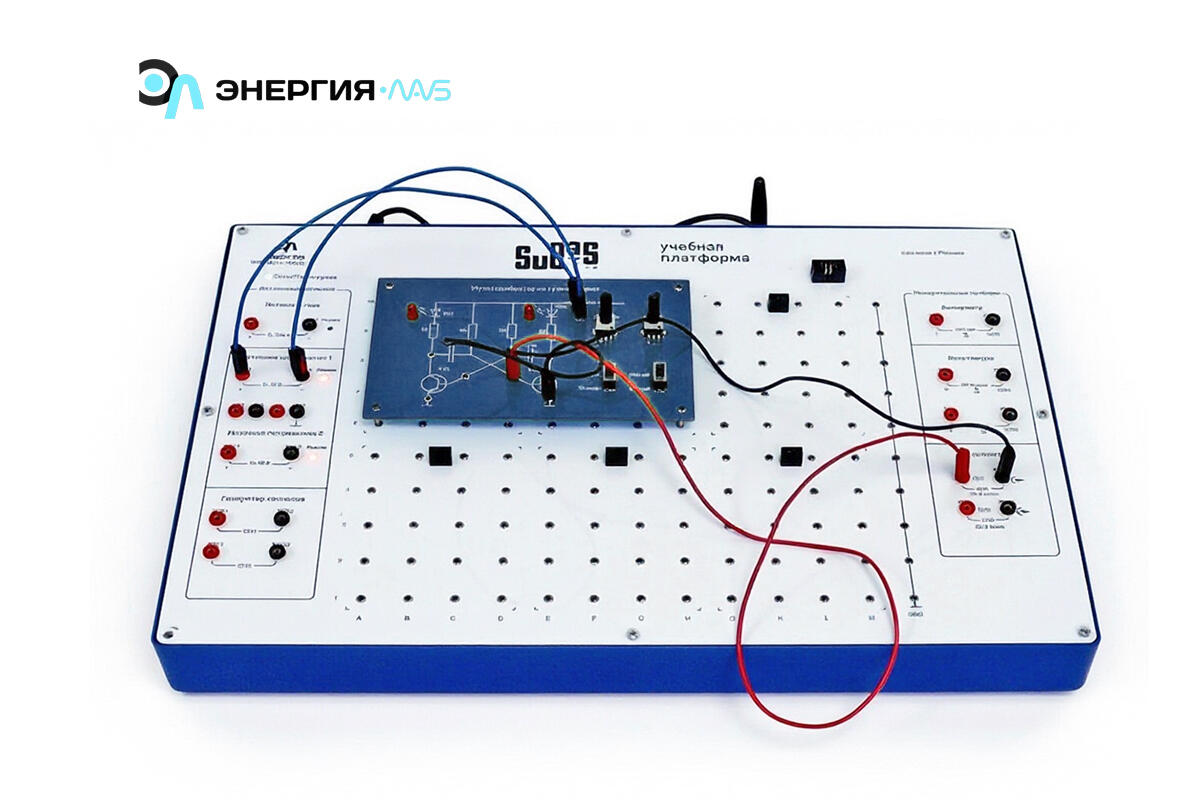

Комплект лабораторного оборудования «Радиотехнические цепи и сигналы», ЭЛБ-150.019.05
- Исполнение: С ПО
Комплект лабораторного оборудования предназначен для экспериментальных исследований полупроводниковых приборов различного типа, используемых в радиотехнических цепях.
Лабораторная установка выполнена в моноблочном исполнении.
В основе комплекса лежит универсальная аппаратно-программная платформа с цифровым управлением SuBaS, которая представляет собой базовую станцию со встроенными источниками сигналов, напряжений и токов, измерительными приборами, устройствами связи и передачи данных, микропроцессорной системы управления на основе 32-х разрядного микроконтроллера с архитектурой ARM.
Связь с компьютером осуществляется по интерфейсу USB, имеющему гальваническую развязку для защиты порта компьютера. Также для связи используется WiFi.
Источники сигналов:
1. Программируемый источник тока, 0.01-100 мА.
2. Программируемый источник напряжения, 0-12В.
3. Программируемый генератор сигналов, 2 канала.
4. Аналоговый выход фиксированного напряжения 5 В, 500мА.
5. Аналоговый выход фиксированного напряжения 3,3 В, 500мА.
6. Аналоговых выхода фиксированного напряжения +/- 12 В, 500мА.
Входы:
1. Амперметр, максимальный ток 300 мА.
2. Вольтметр, максимальное измеряемое напряжение 30В.
3. Осциллограф, 2 канала.
Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.
Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» предназначен для проведения лабораторно–практических занятий дисциплин «Теория электрической связи», «Основы радиоэлектроники», «Прикладная электроника» для экспериментальных исследований полупроводниковых приборов различного типа, используемых в радиотехнических цепях.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Выпрямительный диод.
- Стабилитрон.
- Характеристики светодиода.
- Биполярные транзисторы.
- Полевые транзисторы.
- Усилители на биполярных транзисторах.
- Линейный регулятор тока.
- Исследование тиристора.
- Устройства на операционных усилителях.
- Исследование амплитудного детектора.
- Исследование автогенераторов.
Комплект лабораторного оборудования «Радиотехнические цепи и сигналы» в сборе –1 шт.
Универсальная аппаратно-программная платформа с цифровым управлением SuBaS –1шт.
Набор минимодулей «Основы радиоэлектроники» - 1 шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Гарантийный талон –1шт.
Паспорт –1шт.
