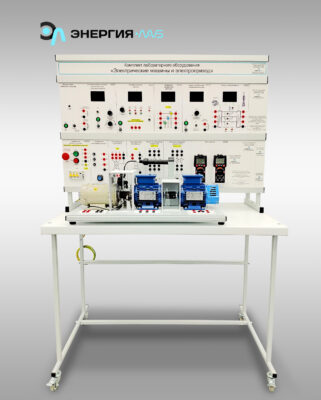

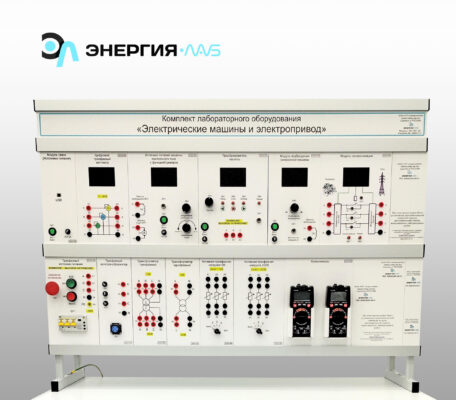

Комплект лабораторного оборудования «Электрические машины и электропривод», ЭЛБ-241.041.04
- Исполнение: С ПО
Комплект учебно-лабораторного оборудования «Электромонтаж в жилых и офисных помещениях»предназначен для проведения лабораторно-практических занятий вучреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний. Учебный комплект предназначен для проведения лабораторно-практических занятий по изучению параметров и режимов работы трансформаторов, электрических машин, электрических аппаратов и электронных преобразователей.
- Потребляемая мощность, В·А: 500
- Электропитание:
- напряжение, В: 380
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Трансформаторы
- 1. Определение коэффициента трансформации двухобмоточного трансформатора.
- 2. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) однофазного трансформатора.
- 3. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) однофазного трансформатора.
- 4. Снятие характеристик холостого хода I0=f(U), Р0=f(U), cosφ0=f(U) трехфазного трансформатора.
- 5. Снятие характеристик короткого замыкания IК=f(U), РК=f(U), cosφК=f(U) трехфазного трансформатора.
- Генераторы постоянного тока
- 1. Снятие характеристики холостого хода E0=f(If) генератора постоянного тока с независимым возбуждением.
- 2. Снятие характеристики короткого замыкания IК=f(If) генератора постоянного тока с независимым возбуждением.
- 3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If) характеристик генератора постоянного тока с независимым.
- Двигатели постоянного тока
- 1. Пуск в ход двигателя постоянного токас независимым возбуждением.
- 2. Пуск в ход двигателя постоянного тока с параллельным возбуждением.
- 3. Снятие механической характеристики n=f(M) двигателя постоянного тока с независимым возбуждением.
- 4. Снятие механической характеристикиn=f(M) двигателя постоянного тока с параллельным возбуждением.
- 5. Снятие электромеханической характеристики n=f(I) двигателя постоянного тока с независимым возбуждением.
- 6. Снятие электромеханической характеристикиn=f(I) двигателя постоянного тока с параллельным возбуждением.
- 7. Снятие рабочих характеристикn=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с независимым возбуждением.
- 8. Снятие рабочих характеристикn=f(P2), M=f(P2), η=f(P2) двигателя постоянного тока с параллельным возбуждением.
- Трехфазные асинхронные двигатели
- 1. Пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
- 2. Плавный пуск в ход трехфазного асинхронного двигателя с короткозамкнутым ротором.
- 3. Снятие характеристик холостого ходаI0=f(U), Р0=f(U), cosφ0=f(U)трехфазного асинхронного двигателя с короткозамкнутым ротором.
- 4. Снятие характеристик короткого замыканияIК=f(U), РК=f(U), cosφК=f(U)трехфазного асинхронного двигателя с короткозамкнутым ротором.
- 5. Снятие механической характеристикиn=f(M) трехфазного асинхронного двигателя с короткозамкнутым ротором.
- 6. Снятие электромеханической характеристикиn=f(I)трехфазного асинхронного двигателя с короткозамкнутым ротором.
- 7. Снятие рабочих характеристикI=f(P2), P1=f(P2), s=f(P2), η=f(P2), cosφ=f(P2), M=f(P2) трехфазного асинхронного двигателя с короткозамкнутымротором.
- Трехфазные синхронные генераторы.
- 1. Снятие характеристики холостого хода E0=f(If) трехфазного синхронного генератора.
- 2. Снятие характеристикикороткого замыкания IК=f(If) трехфазного синхронного генератора.
- 3. Снятие внешней U=f(I), регулировочной If= f(I) и нагрузочной U=f(If)характеристик трехфазного синхронного генератора.
- 4. Подключение к сети трехфазного синхронного генератора методом точной синхронизации.
- 5. Подключение к сети трехфазного синхронного генератора методом самосинхронизации.
- 6. Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного генератора.
- 7. Снятие U-образной характеристики I=f(If) трехфазного синхронного генератора.
- Трехфазные синхронные двигатели.
- 1. Пуск в ход трехфазного синхронного двигателя.
- 2. Снятие угловых характеристик P=f(δ), Q=f(δ), U=f(δ) трехфазного синхронного двигателя.
- 3. Снятие U-образнойхарактеристики I=f(If) трехфазного синхронного двигателя.
- Электропривода постоянного тока.
- 1. Электропривод системы «Тиристорный преобразователь–Двигатель постоянного тока независимого возбуждения».
- 2. Электропривод системы «Тиристорный преобразователь–Двигатель постоянного тока параллельного возбуждения».
- 3. Электропривод системы «Реверсивный тиристорный преобразователь:
- двигатель постоянного тока независимого возбуждения».
- 4. Электропривод системы «Реверсивный тиристорный преобразователь:
- двигатель постоянного тока параллельного возбуждения».
- Электропривода переменного тока.
- 1. Электропривод разомкнутой системы «Преобразователь частоты:
- асинхронный двигатель с короткозамкнутым ротором».
- 2. Электропривод замкнутой системы «Преобразователь частоты:
- асинхронный двигатель с короткозамкнутым ротором».
Комплект учебного оборудования лабораторный стенд «Электрические машины и электропривод»- 1к-т
Ноутбук–1 шт.
Техническая документация на электронном носителе (методические материалы, комплект программного обеспечения,руководство по эксплуатации, учебный видеоролик) –1шт.
Гарантийный талон - 1шт.
Паспорт–1шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
