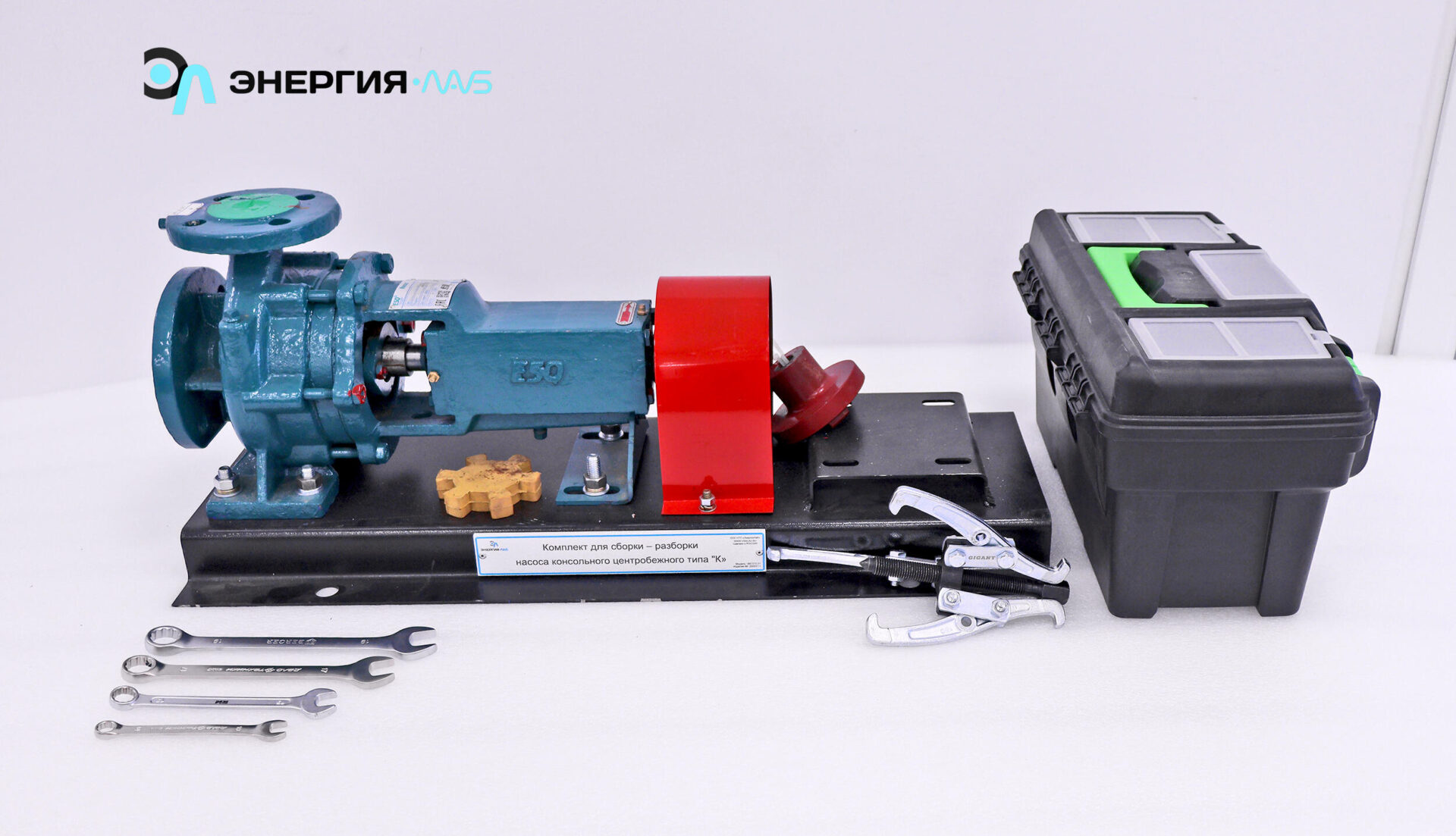

Комплект для сборки – разборки насоса консольного центробежного типа «К», ЭЛБ-090.010.01
- Исполнение: Без ПО
Комплект для сборки –разборки насоса консольного центробежного типа «К» предназначен для выполнения практических работ по изучению конструкции консольного центробежного насоса.
В качестве насоса для разборки/сборки используется горизонтальный консольный с опорой на корпусе К50-32-125. Насос подготовлен для разборки –удалена консервация, проверены все резьбовые соединения и элементы сборки, требующие приложения значительных усилий (распрессовка/запрессовка).
Насос содержит все узлы рабочего насоса. Корпус насоса выполнен из чугуна, имеет входной и выходной патрубки, полученные совместной отливкой с корпусом, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения. К корпусу насоса крепится корпус уплотнений и корпус подшипников.
Рабочее колесо центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо установлено на валу вращения, который в свою очередь содержит два, установленных на нем подшипника.
Все соединения насоса разобраны и подготовлены для многократной разборки/сборки насоса. В комплекте поставки насоса в наличии ключи гаечные в соответствии с размерами гаек и болтов, съемник для снятия рабочего колеса и подшипников, приспособления для демонтажа уплотнений.
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Разборка и сборка насоса (агрегата).
Комплект для сборки –разборки насоса консольного центробежного типа «К» в сборе –1шт.
Набор инструмента –1 к-т.
Инструкция по эксплуатации –1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
