Комплект учебного лабораторного оборудования «Контроль и регулирование энергоустановки (ГЭС) под управлением компьютера», ЭЛБ-242.003.01
- Исполнение: С ПО

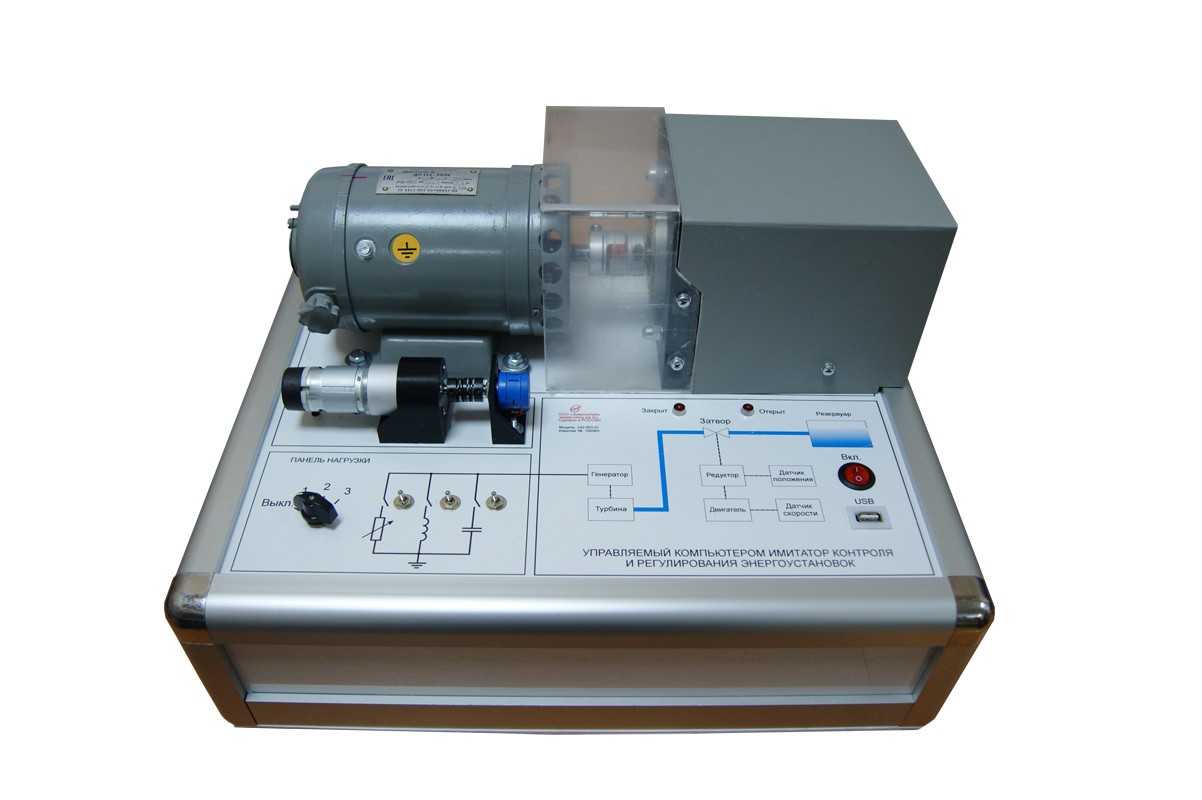

Агрегат предназначен для имитации регулирования поведения генерации ГЭС (гидроэлектростанции). Анодированный алюминиевый корпус. Диаграмма, расположенная на передней панели схожа по расположению элементов на промышленном устройстве. Так как дидактическое применение с различными аспектами регулирования, контроля и моделирования может работать с данным устройством двумя способами:
-Режим реального времени (Анализ непрерывных или переходных процессов).
-Режим моделирования.
Блок состоит из интерфейса для кондиционирования входных и выходных сигналов. С этой стороны, он подключается к компьютеру и к двум подсистемам, которые мы пытаемся контролировать: Ворота и Турбогенератор подсистемы. Устройство оборудовано (в интерфейсе) несколькими переключателями устанавливающие различные нагрузки на выходе генератора в различных условиях реальной системы. Ворота подсистемы: Они состоят из электромотора, который контролирует открытие ворот и некоторые эмуляционные механизмы. Турбогенератор подсистемы: Эта подсистема будет анализироваться по отдельности или с каждой предыдущей при достижении вращения эмуляционной турбины электромотора в соответствии с процентным соотношением открытия ворот. Эта турбина соединена с генератором системы и системой симуляции различных нагрузок (индуктивные, емкостные и резистивные). Три нагрузки параллельно подключены на выходе генератора, которые имитируют потребление энергии.
Агрегат предназначен для имитации регулирования поведения генерации ГЭС (гидроэлектростанции). Анодированный алюминиевый корпус. Диаграмма, расположенная на передней панели схожа по расположению элементов на промышленном устройстве. Так как дидактическое применение с различными аспектами регулирования, контроля и моделирования.
- Потребляемая мощность, В·А: 250
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Моделирование электромотора как стандартного мотора.
- Моделирование электромотора с постоянной корректировкой математической модели.
- Вычисление постоянной скорости динамо-машины.
- Получение переходной характеристики ворот электромотора.
- Получение переходной характеристики турбины электромотора.
- Получение переходной характеристики ворот смоделированного электромотора.
- Получение переходной характеристики турбины смоделировано электромотора.
- Сравнительный анализ переходной характеристики турбины реального электромотора с переходной характеристикой моделируемого электромотора для резистивной нагрузки.
- Сравнительный анализ переходной характеристики турбины реального электромотора против переходной характеристики моделируемого электромотора для емкостной нагрузки.
- Сравнительный анализ переходной характеристики турбины реального электромотора с переходной характеристикой моделируемого электромотора для индуктивной нагрузки.
- Сравнительный анализ ответов ворот реального электромотора против реакции ворот смоделированного электромотора для непрерывного (вручную с помощью компьютера) управления сигналами.
- Сравнительный анализ ответов ворот реального электромотора с реакцией ворот смоделированного электромотора для синусоидальных сигналов управления.
- Сравнительный анализ ответов ворот реального электромотора с реакцией ворот смоделированного электромотора за квадратный сигналы управления.
- Сравнительный анализ ответов ворот реального электромотора с реакцией ворот смоделированного электромотора для треугольных сигналов управления.
- Сравнительный анализ реакции на скачок между реальным электромотора и смоделированным электромотором (ворота или турбина).
1. Лабораторная установка «Управляемый компьютером имитатор контроля и регулирования энергоустановок» –(1шт.);
2. Методическое руководство на электронном носителе –(1шт.);
3. Паспорт –(1шт.);
4. Гарантийный талон –(1шт.).
