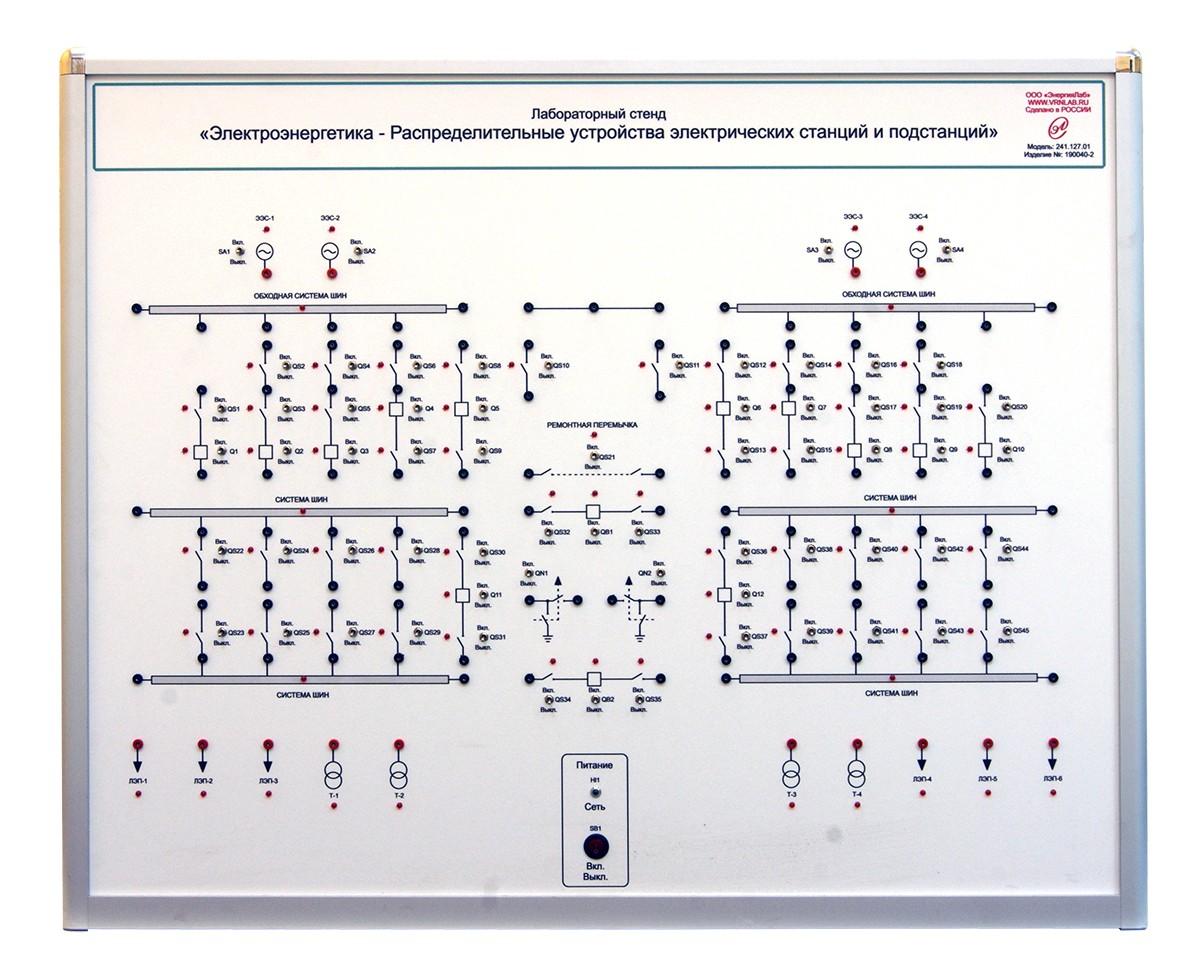

Комплект лабораторного оборудования «Электроэнергетика - Распределительные устройства электрических станций и подстанций», ЭЛБ-241.127.01
- Исполнение: Без ПО
Комплект лабораторного оборудования «Электроэнергетика - Распределительные устройства электрических станций и подстанций» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Предназначен для изучения параметров и режимов использования электрической энергии.
Учебный стенд предназначен для проведения лабораторно-практических занятий по изучению параметров и режимов использования электрической энергии распределительных устройств электрических станций и подстанций.
- Потребляемая мощность, В·А: 100
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- 1. Электрические схемы распределительных устройств.
- 1.1. Сборка электрических схем распределительных устройств с одной системой сборных шин.
- 1.1.1. Схема распределительного устройства с одной несекционированной системой сборных шин.
- 1.1.2. Схема распределительного устройства с одной секционированной системой шин.
- 1.1.3. Схема распределительного устройства с одной секционированной выключателем и обходной системами сборных шин.
- 1.2. Сборка электрических схем распределительных устройств с двумя системами сборных шин.
- 1.2.1. Схема распределительного устройства с двумя системами сборных шин с шиносоединительным выключателем.
- 1.2.2. Схема распределительного устройства с двумя секционированными системами сборных шин с двумя шиносоединительными и двумя секционными выключателями.
- 1.2.3. Схема распределительного устройства с двумя системами шин и обходной с шиносоединительным и обходным выключателями.
- 1.2.4. Схема распределительного устройства с двумя системами шин и обходной с двумя шиносоединительными и двумя обходными выключателями.
- 1.3. Сборка электрических схем распределительных устройств кольцевого типа.
- 1.3.1. Схема распределительного устройства «треугольник».
- 1.3.2. Схема распределительного устройства «четырехугольник».
- 1.3.3. Схема распределительного устройства «шестиугольник».
- 1.3.4. Схема распределительного устройства «трансформатор-шины с полуторным присоединением линий».
- 1.3.5. Схема распределительного устройства «полуторная» («три вторых»).
- 1.4. Сборка упрощенных схем распределительных устройств.
- 1.4.1. Схема распределительного устройства «блок линия-трансформатор».
- 1.4.2. Схема распределительного устройства «мостик с выключателем в перемычке и отделителями в цепях трансформаторов».
- 1.4.3. Схема распределительного устройства «мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий».
- 1.4.4. Схема распределительного устройства «мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов».
- 1.4.5. Схема распределительного устройства «заход:
- выход».
- 2. Оперативные переключения в распределительных устройствах.
- 2.1. Переключения при включении и отключении присоединений.
- 2.1.1. Включение и отключение линии электропередачи.
- 2.2. Переключения при переводе присоединений с одной системы шин на другую.
- 2.2.1. Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя.
- 2.2.2. Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя.
- 2.2.3. Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам.
- 2.3. Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта.
- 2.3.1. Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе и ввод ее в работу после ремонта.
- 2.4. Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта.
- 2.4.1. Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.
1. Комплект лабораторного оборудования «Электроэнергетика - Распределительные устройства электрических станций и подстанций»- 1шт;
2. Техническая документация на электронном носителе(методические материалы, руководство по эксплуатации, учебный видеоролик) –1шт;
3. Гарантийный талон - 1шт;
4. Паспорт–1шт;
