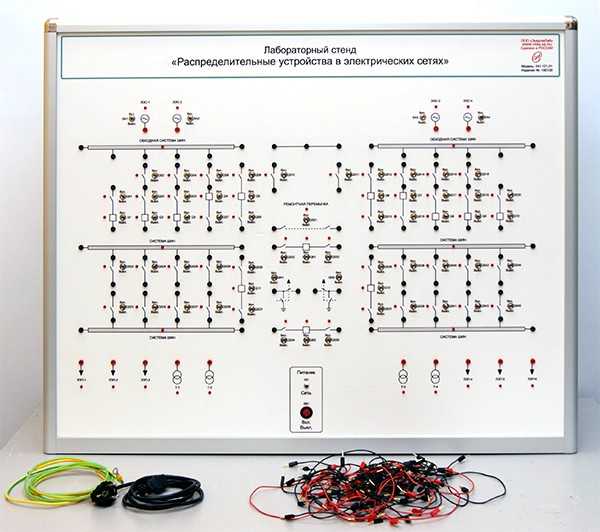

1. Лабораторный стенд «Распределительные устройства в электрических сетях», ЭЛБ-241.121.01
- Исполнение: Без ПО
Предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Стенд позволяет осуществлять анализ и сборку различных схем распределительных устройства электрических станций и подстанций.
Учебный стенд предназначен для проведения лабораторно-практических занятий поанализу и сборки различных схем распределительных устройства электрических станций и подстанций.
- Потребляемая мощность, В·А: 50
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Электрические схемы распределительных устройств.
- 1. Сборка электрических схем распределительных устройств с одной системой сборных шин.
- 1.1. Схема распределительного устройства с одной несекционированной системой сборных шин.
- 1.2. Схема распределительного устройства с одной секционированной системой шин.
- 1.3. Схема распределительного устройства с одной секционированной выключателем и обходной системами сборных шин.
- 2. Сборка электрических схем распределительных устройств с двумя системами сборных шин.
- 2.1. Схема распределительного устройства с двумя системами сборных шин с шиносоединительным выключателем.
- 2.2. Схема распределительного устройства с двумя секционированными системами сборных шин с двумя шиносоединительными (Q1,Q2) и двумя секционными (Q3, Q4) выключателями.
- 2.3. Схема распределительного устройства с двумя системами шин и обходной с шиносоединительным и обходным выключателями.
- 2.4. Схема распределительного устройства с двумя системами шин и обходной с двумя шиносоединительными и двумя обходными выключателями.
- 3. Сборка электрических схем распределительных устройств кольцевого типа.
- 3.1. Схема распределительного устройства «треугольник».
- 3.2. Схема распределительного устройства «четырехугольник».
- 3.3. Схема распределительного устройства «шестиугольник».
- 3.4. Схема распределительного устройства «трансформатор-шины с полуторным присоединением линий».
- 3.5. Схема распределительного устройства «полуторная» («три вторых»).
- 4. Сборка упрощенных схем распределительных устройств.
- 4.1. Схема распределительного устройства «блок линия-трансформатор».
- 4.2. Схема распределительного устройства «мостик с выключателем в перемычке и отделителями в цепях трансформаторов».
- 4.3. Схема распределительного устройства «мостик с выключателями в цепях линий и ремонтной перемычкой со стороны линий».
- 4.4. Схема распределительного устройства «мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов».
- 4.5. Схема распределительного устройства «заход:
- выход».
- Оперативные переключения в распределительных устройствах.
- 1. Переключения при включении и отключении присоединений.
- 1.1. Включение и отключение линии электропередачи.
- 2. Переключения при переводе присоединений с одной системы шин на другую.
- 2.1. Перевод всех присоединений с рабочей системы шин на резервную с помощью шиносоединительного выключателя.
- 2.2. Перевод всех присоединений с рабочей системы шин на резервную при отсутствии шиносоединительного выключателя.
- 2.3. Перевод всех присоединений с одной системы шин на другую с помощью шиносоединительного выключателя при фиксированном распределении присоединений по системам.
- 3. Переключения при выводе оборудования в ремонт и при вводе его в работу после ремонта.
- 3.1. Вывод в ремонт системы шин, находящейся в состоянии резерва, при отключенном шиносоединительном выключателе и ввод ее в работу после ремонта.
- 4. Переключения при выводе в ремонт выключателя и при вводе его в работу после ремонта.
- 4.1. Вывод в ремонт выключателя присоединения путем замены его обходным выключателем и ввод его в работу после ремонта.
1. Лабораторный стенд«Распределительные устройства в электрических сетях»- 1шт;
2. Техническая документация на электронном носителе(методические материалы,руководство по эксплуатации, учебный видеоролик) –1шт;
3. Гарантийный талон - 1шт;
4. Паспорт–1шт;
