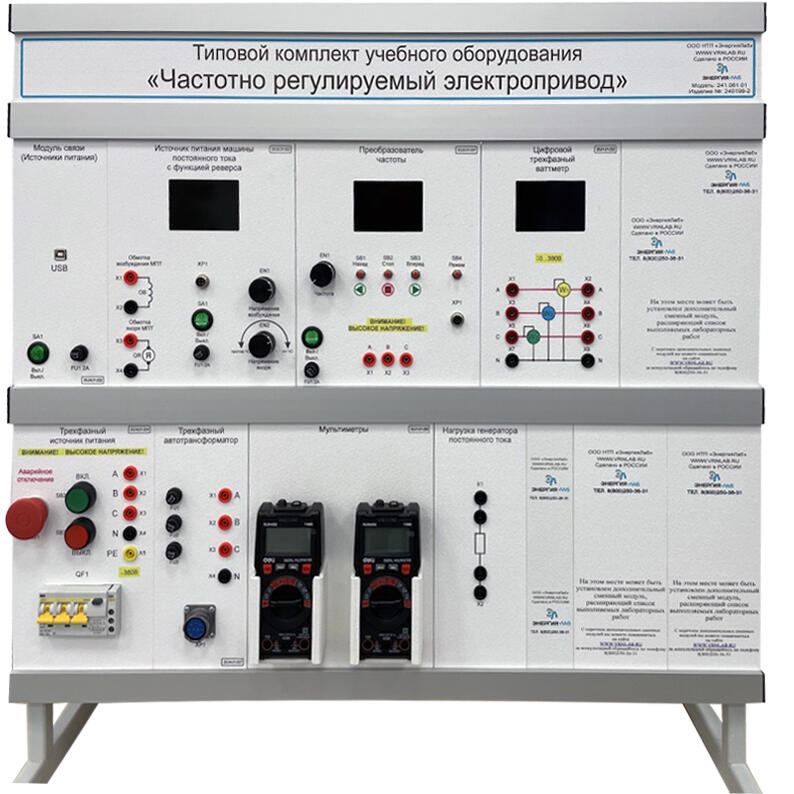

Типовой комплект учебного оборудования «Частотно регулируемый электропривод», ЭЛБ-241.061.01

Комплект учебного оборудования «Частотно регулируемый электропривод» (далее – стенд) предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Технические требования
Стенд «Частотно регулируемый электропривод» выполнен в настольном исполнении: стойки с установленными модулями устанавливаются на столе Заказчика
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Компьютерная версия: наличие ноутбука и программного обеспечения.
Комплектность

1. Стойка для установки модулей - 1 шт.

Назначение
Стойка для установки модулей предназначена для установки и фиксации модулей для проведения лабораторно-практических работ.

Технические требования
Стойка для установки модулей представляет собой сборно-разборную конструкцию, выполненную из металлического профиля 20×20×2, покрытого порошковой краской RAL 7035. На стойку крепятся направляющие, выполненные из анодированных алюминиевых профилей.
Модули устанавливаются в направляющие.

2. Электромашинный агрегат – 1 шт.

Назначение
Электромашинный агрегат предназначен для выполнения лабораторно-практических работ с использованием электрических машин.

Технические требования
Основание электромашинного агрегата представляет собой металлическую площадку толщиной 5 мм, покрытой порошковой краской с лаковой защитой и оснащенной прорезиненными опорами.
На основании закреплены электрические машины:
- машина постоянного тока.
- асинхронный двигатель с короткозамкнутым ротором.
Каждая электрическая машина оснащена контактной панелью с защищенными гнездами. Контактная панель выполнена из ABS пластика, а надписи и обозначения на ней выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.
Валы электрических машин соединены между собой с помощью виброгасящий муфты.
На одном валу с электрическими машинами закреплен импульсный датчик скорости, состоящий из фотоэлектрического датчика, электронной платы и оптического диска.
Электромашинный агрегат оснащен устройством механического тормоза, которое состоит из: тормозного диска, тормозных колодок и ручки с тросовым приводом, закрепленной на металлическом кронштейне, приваренном к основанию.
Место соединения валов электрических машин, тормозной и оптический диски защищены кожухом, выполненного из ABS пластика с прозрачной вставкой из акрилового материала. Кожух предотвращает попадания посторонних предметов в зону вращения дисков, диаметром более 10 мм.
Электромашинный агрегат оснащен защитным проводником для подключения его к шине защитного заземления.

3. Ноутбук – 1 шт.

Назначение
Ноутбук предназначен для управления модулями стенда, отображения результатов измерений приборами и осциллографом.

4. Комплект модулей – 1 шт.

Назначение
Модули должны быть предназначены для выполнения лабораторно-практических работ.

Технические требования
Корпуса модулей должен быть выполнен из пластика, толщиной не более 4 мм, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус.
Надписи, схемы и обозначения на панелях модулей должны быть выполнены с помощью цветной печати.

4.1 Модуль «Однофазный источник питания» – 1 шт.

Назначение
Модуль «Однофазный источник питания 220 В» предназначен для ввода однофазного напряжения 220 В, защиты от коротких замыканий в элементах стенда, а также подачи напряжений питания к отдельным модулям стенда.

Технические характеристики

Электропитание от однофазной сети,
напряжением, В
частотой, Гц

220
50
Выходное напряжение, В 220
Частота, Гц 50
Номинальный ток нагрузки, А 16
Габариты(Д×В), мм 150×260

Технические требования

Подключение модуля к сети питания осуществляется на тыльной части, разъемом Сеть 220 В, 50 Гц, типа IEC 320 C14. Разъемы Выход 220 В, 50 Гц, типа IEC 320 C13, предназначены для подачи напряжения к отдельным модулям стенда.
Включение питания модуля осуществляется при помощи дифференциального автомата, расположенного на лицевой панели. Индикация наличия напряжения на входе модуля осуществляется при помощи светодиода.
На лицевой панели модуля располагается кнопочный пост, предназначенный для управления контактором, подающим питание на выходные разъемы. Пост состоит из кнопок: вкл., выкл. и кнопки аварийного отключения с фиксацией отключенного положения.
Выходное напряжение снимается с разъемов типа BANANA серии ZP с диаметром отверстий 4 мм.

4.2 Модуль «Модуль связи (источник питания)» - 1 шт.

Назначение
Модуль «Модуль связи (источник питания)» предназначен для сбора и передачи данных на компьютер, дистанционного управления модулями и низковольтного питания микропроцессорных систем управления.

Технические характеристики

Электропитание от однофазной сети,
напряжением, В
частотой, Гц

220
50
Выходное напряжение, В 15
Интерфейс подключения к компьютеру USB
Габариты(Д×В), мм 100×260

Технические требования

Подключение модуля к сети питания осуществляется на тыльной части, разъемом Сеть 220В, 50 Гц, типа IEC 320 C14. Включение/отключение питания производится выключателем, расположенным на лицевой панели.
Защита от ненормальных и аварийных режимов реализовано при помощи плавкого предохранителя с номинальный рабочим током 2 А, закрепленного с помощью держателя на лицевой панели модуля.
Подключение модуля к компьютеру осуществляется через разъем типа USB-B.
Передача данных и получение команд управления от компьютера происходит по интерфейсу USB.
На тыльной части модуля располагается: 2 разъема типа IDC – 10, предназначенные для подключения соседних модулей, и активная система охлаждения, состоящая из вентилятора диаметром 50 мм и защитной решетки.
Сбор данных и управление подключенными модулями осуществляется через интерфейс RS485. Связь между программным комплексом ELAB или аналогичным и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).

4.3 Модуль «Преобразователь частоты» – 1 шт.

Назначение
Модуль «Преобразователь частоты» предназначен для высокоэффективного управления скоростью вращения трехфазного асинхронного двигателя переменного тока.

4.4 Модуль «Источник питания машины постоянного тока с функцией реверса» - 1 шт.

Назначение
Модуль «Источник питания машины постоянного тока с функцией реверса» предназначен для питания и управления машин постоянного тока.

4.5 Модуль «Цифровой трехфазный ваттметр 380В» – 1 шт.

Назначение
Модуль «Цифровой трехфазный ваттметр 380В» предназначен для измерения тока, напряжения, коэффициента мощности, активной, реактивной и полной мощностей.

Технические характеристики

Диапазон измерения напряжения, В 0…380
Диапазон измерения тока, А 0…3
Габариты (Д×В), мм 150×260

Технические особенности

Питание модуля осуществляется через разъемы типа IDC – 10, располагающиеся на тыльной части корпуса и предназначенные для подключения соседних модулей.
На лицевой панели располагаются разъемы типа BANANA серии ZP с диаметром отверстий 4 мм, предназначенные для механического соединения и разъединения электрических цепей.
Значения измеряемых величин отображаются на цветном LCD TFT дисплее, диагональю 3,5 дюйма разрешением 320×480 пикселей, в виде таблицы.
Передача данных осуществляется через интерфейс RS485. Связь между программным комплексом ELAB или аналогичным и аппаратной частью осуществляется по универсальному протоколу LCPE (LAB Communication Protocol Engineering).
