Комплект учебного оборудования "Исследование теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции", ЭЛБ-171.026.02
- Исполнение: Без ПО
Комплект учебного оборудования предназначен для проведения цикла лабораторно-практических занятий для исследования теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции.

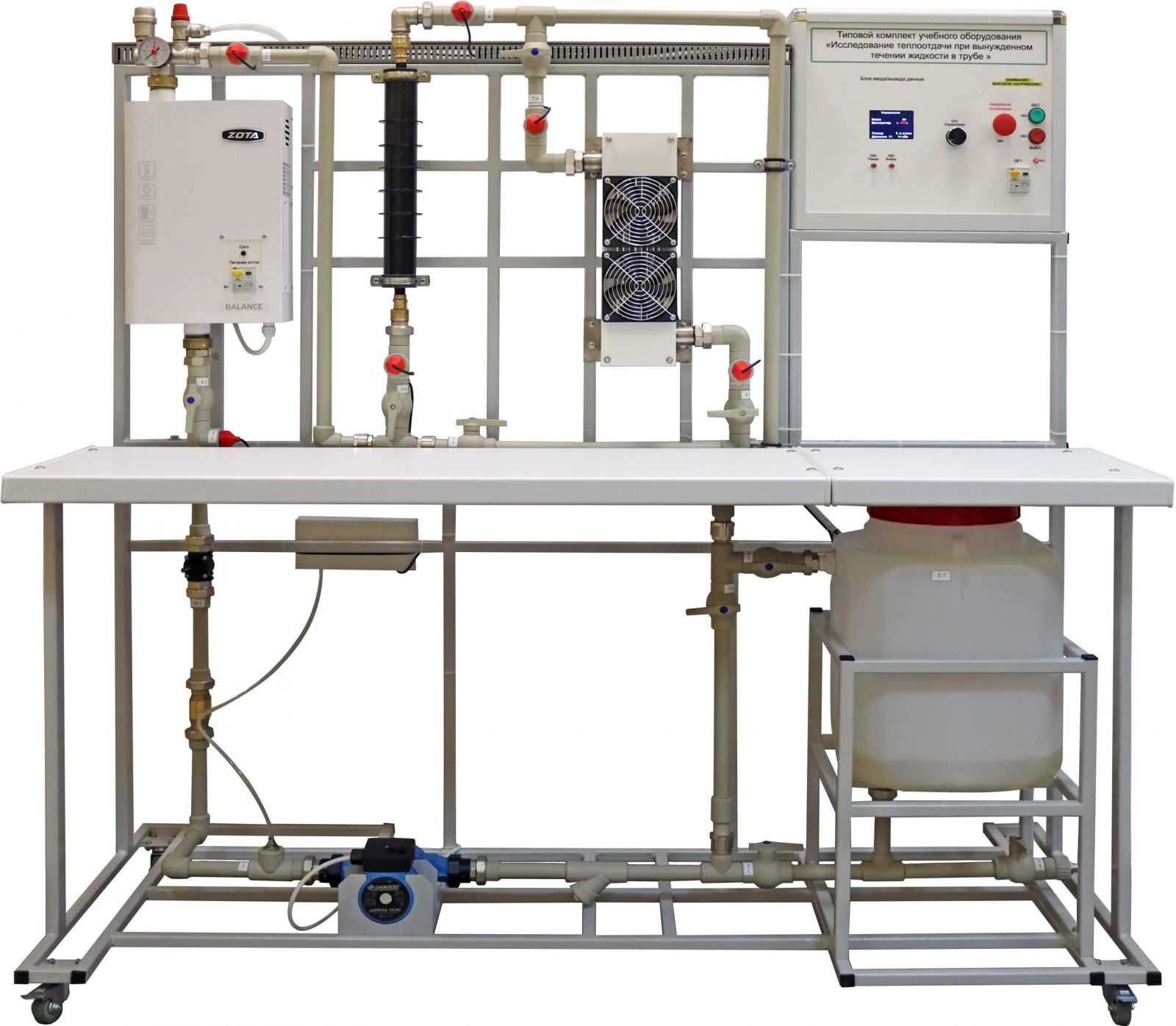

Комплект выполнен в напольном исполнении и представляет собой несущую раму, выполненную из стального профиля трубчатого сечения с полимерным окрашиванием.
На рамном основании смонтированы исследуемые образцы на столешнице и установлен блок управления стендом.
Гидравлическая система стенда выполнена из полипропиленового трубопровода. Движение воды в системе производится при помощи циркуляционного насоса, расположенного в нижней части стенда. Вода нагревается при помощи электрического водонагревателя. Управление нагревателем осуществляется в автоматическом и ручном режимах. Вода из нагревателя поступает в исследуемые элементы.
Изучение течения жидкости в трубе с внешней свободной конвекцией осуществляется на вертикально расположенном трубопроводе. Участок выполнен в виде медной трубы диаметром 54 мм с толщиной стенки 1,5 мм длиной 300 мм.
Изучение конвективного теплообмена при поперечном обтекании пучка труб, производится на теплообменнике, изображенном на рис.2. Вынужденная конвекция осуществляется при помощи вентиляторов, установленных на теплообменнике.
Датчики, установленные на стенде, подключаются к измерительной системе.
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Экспериментальное определение коэффициента теплопередачи при течении жидкости в трубах.
- Исследование конвективного теплообмена при поперечном обтекании пучка труб.
Комплект учебного оборудования «Исследование теплопередачи при вынужденном течении жидкости в трубе при ее охлаждении в условиях естественной конвекции» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
Все предложения на сайте не являются публичной офертой. Цену на товар и наличие уточнит менеджер при оформлении заказа или по результатам выставленного КП. Обращаем ваше внимание на то, что данный интернет-каталог носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 п.2 ГК РФ
Производитель оставляет за собой право вносить изменения в конструкцию стендов (учебного оборудования), что может привести к изменению технических характеристик оборудования, его стандартной комплектации, дополнительных принадлежностей и внешнего вида.
Несовпадение внешнего вида и комплектности реального товара с изображением и описанием на сайте не является показателем ненадлежащего качества товара.
Рекомендуем проконсультироваться с нашими специалистами по вопросам подбора учебных стендов и оборудования и его комплектации.
Не является публичной офертой
Стенды выполнены согласно ТУ 32.99.53–001–09519063–2019 или ТУ 32.99.53–001–47627947–2021 и имеют соответствующий сертификат производителя ГОСТ Р на данный вид продукции и сертификат качества ИСО 9001–2015.
Соответствует ГОСТ 1.8.181-1.061.25
