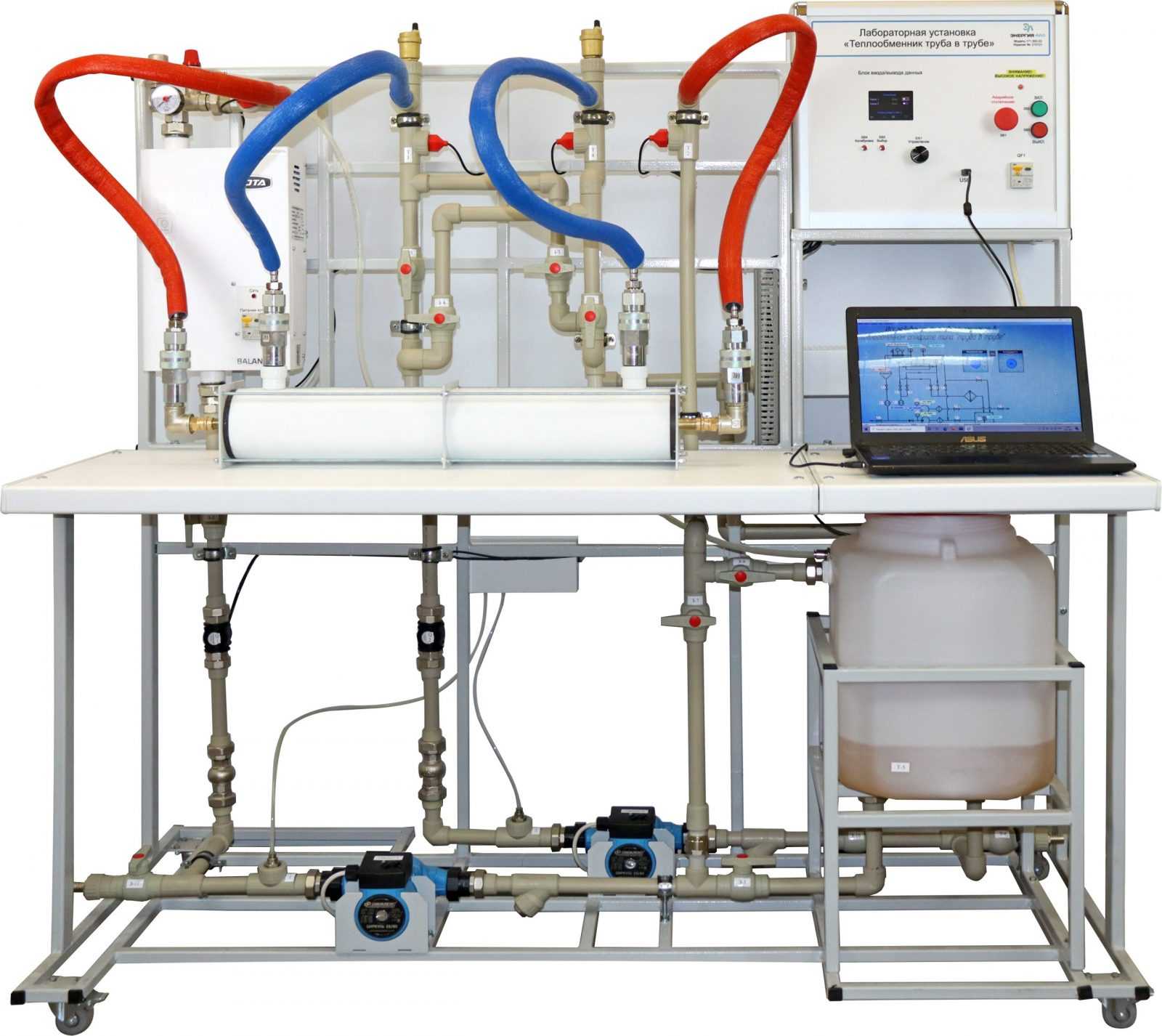

Лабораторный стенд предназначен для проведения лабораторных работ по изучению теплообменного аппарата.
Стенд размещен на рамном основании, изготовленном из металлического профиля покрашенного порошковой краской.
Гидравлическая система состоит из контура холодной и горячей воды. Движение воды в системе осуществляется при помощи циркуляционных насосов установленных на системе горячего и холодного контура. Нагрев воды осуществляется при помощи электрического котла.
К гидравлической системе подключается исследуемый модуль. Подключение модуля осуществляется при помощи быстросъемных соединений. Система трубопроводов и заслонок позволяет проводить лабораторные работы при различных режимах течения: прямоток и противоток.
По всей системе стенда расположены датчики давления, датчики расхода и температуры. Все датчики, установленные на объектах исследования, подключаются к измерительной системе и отображаются на цветном LCD TFT дисплее диагональю 3,5 дюйма разрешением 320×480пикселей.
Измерительная система выполнена на микропроцессорной технике по принципу модульной архитектуры (из субмодулей) для обеспечения модернизации. Микропроцессорная система предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
- Потребляемая мощность, В·А: 3500
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Определение коэффициента теплопередачи при движении жидкости в трубе при различных скоростях течения.
- Определение коэффициента теплопередач и передаваемой тепловой мощности теплообменника типа «труба в трубе» при прямоточной схеме и при противоточной схеме.
- Изучение процесса нагрева воды с помощью теплообменника.
Лабораторный стенд «Теплообменник труба в трубе» в сборе –1 шт.
Электронный носитель с методическими указаниями, программным обеспечением и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
