Лабораторный комплекс представляет собой рабочее место для бригады студентов из двух человек и содержит ряд функциональных узлов, моделирующих функциональную схему систем связи, а также необходимые источники сигналов и измерительные приборы.
Лабораторный комплекс предназначен для проведения лабораторно-практических занятий

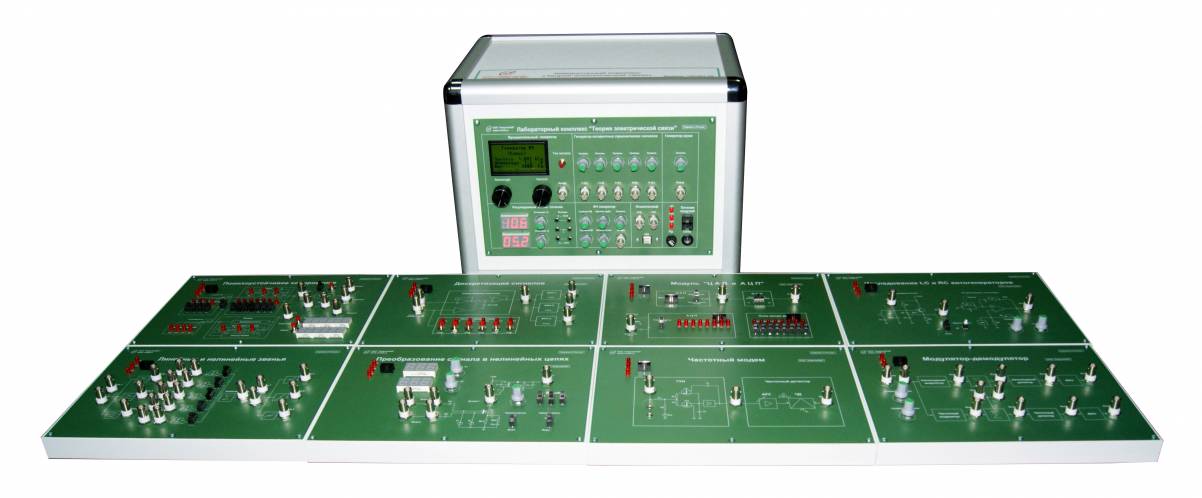

Лабораторная установка конструктивно выполнена в виде модульной конструкции, представляющей собой базовый модуль и комплект сменных блоков.
Лабораторная установка включает все необходимые для выполнения цикла лабораторных работ элементы и устройства. Тема лабораторной работы определяется видом устанавливаемого сменного блока.
Конструктивно базовый модуль выполнен на основе каркаса их анодированного алюминиевого профиля.
Конструктивно сменный блок выполнен в виде прямоугольного корпуса с лицевой панелью из стеклотекстолита.
Питание сменных блоков осуществляется от базового модуля
Генератор синусоидального сигнала с регулировкой уровня выхода, регулировкой частоты, возможностью осуществления амплитудной и частотной модуляции сигналом с частотой 1 кГц. Регулировка частоты осуществляется двумя переменными резисторами «Грубо» и «Точно».
Генератор шума (ГШ) с регулировкой выходного сигнала.
Генераторы гармонических когерентных сигналов частотой 2 кГц , 4 кГц, 6 кГц, 8 кГц, 10 кГц для исследования синтеза сигналов сложной формы методом суммирования гармонических составляющих.
Микропроцессорный функциональный генератор с возможностью плавной регулировки уровня полезного сигнала, вида генерируемого сигнала (синус, меандр, пила, обратная пила, треугольник) и цифровой установкой частоты с точностью до 1 Гц (в пределах от 1 Гц до 100 кГц).
Встроенный USB осциллограф с русифицированным программным обеспечением, который позволяет:
- выводить в одних координатных осях 2 измерительного канала;
- строить фигуры Лиссажу;
- производить анализ спектра;
- производить математические операции между каналами:
- производить измерение амплитуды, частоты, среднеквадратического значения сигнала;
- сохранять массив данных из буфера для последующего анализа; - производить экспорт осциллограмм в графические форматы;
Сменный блок «Преобразование сигналов в нелинейных цепях» позволяет подробно изучать такие преобразования в радиотехнике, как изменение формы и спектра сигналов нелинейной безынерционной цепью, нелинейное резонансное усиление, умножение частоты, преобразование частоты, амплитудную модуляцию и детектирование АМ сигналов. Блок содержит усилитель на двухзатворном полевом транзисторе. Имеется возможность регулировки напряжения смещения, значение которого выводится на семисегментые индикаторы. Усилитель сконфигурирован как резонансный и апериодический. Нагрузкой усилителя служит диодный детектор с плавно изменяемым активным и дискретно изменяемым реактивным сопротивлением.
Сменный блок «Помехоустойчивое кодирование» позволяет изучать принципы работы кодера и декодера циклического кода, наблюдать за процессом обнаружения и исправления ошибок, оценивать помехоустойчивость кода. Блок содержит модуль ввода передаваемого сообщения, кодер, блок ввода ошибки, декодер, модулятор, демодулятор, сумматор. Количество переданных бит и количество ошибок выводится на семисегментные индикаторы. Тип используемой модуляции – частотная манипуляция.
В сменном блоке представлены регистры кодера, декодера, устройство ввода ошибок, светодиодные индикаторы вычисленных проверочных символов и исходных символов. Сменный блок позволяет: ввод информационных символов, сдвиг в регистрах, ввод проверочных символов, ввод ошибки, исправление ошибки, сброс.
Сменный блок «Дискретизация сигналов» содержит дискретизатор, переключатель фиксированных частот дискретизации и три ФНЧ.
Сменный блок «Модулятор демодулятор» обеспечивает возможность получения и детектирования сигналов с амплитудной и угловой модуляцией и манипуляцией, оценивать помехоустойчивость разных видов модуляции. Блок содержит амплитудный и частотный модуляторы, сумматоры, амплитудный и частотный детекторы, фильтры нижних частот. Для контроля сигналов на выходе каждого блока предусмотрены разъемы BNC.
Сменный блок содержит цифровой манипулятор, работающий в режимах АМ, ЧМ, ФМ, ОФМ и без модуляции, эквивалент канала связи, представленный в виде сумматора с полосовым фильтром (ПФ) для подачи шума от ГШ, и демодулятор, собранный по схеме корреляционного приемника.
Сменный блок «Частотный модем» содержит частотный модулятор на генераторе управляемым напряжением и частотный детектор на специализированной интегральной микросхеме.
Сменный блок «Исследование LC и RC автогенераторов» содержит LC-автогенератор Клаппа и RC-автогенератор с мостом Вина на операционном усилителе. Частота и петлевое усиление RC-автогенератора регулируется. Имеется возможность замыкать либо размыкать цепи обратной связи автогенераторов.
Предусмотрена возможность изменять знак обратной связи и её глубину, вообще отключить ее.
Предусмотрена ручная и автоматическая регулировка усиления (АРУ)
Сменный блок «Линейные и нелинейные звенья» содержит линейные цепи и нелинейные безынерционные цепи.
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
