Лабораторный стенд "Комплект фильтрационного лотка с горизонтальным дренажем", ЭЛБ-030.019.01
- Исполнение: Без ПО
Лабораторный стенд предназначен для экспериментального изучения процесса фильтрации в пористых средах в лабораторных условиях. Фильтрационный лоток облегчает процесс исследования динамики жидкости и позволяет проводить наглядные лабораторные работы.

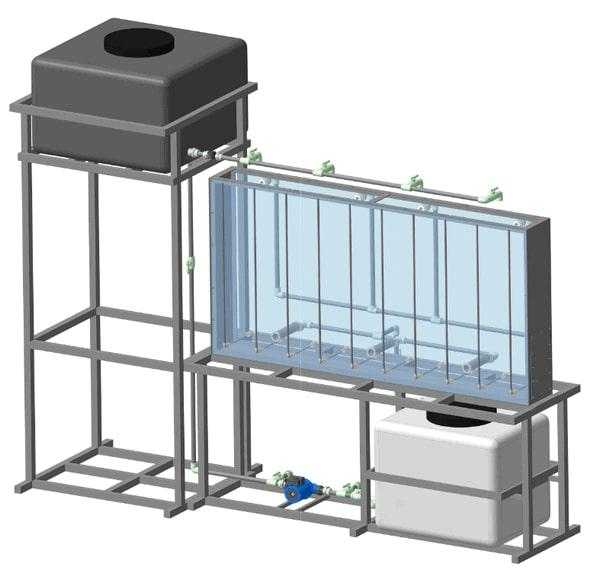

На раме смонтирован гидравлический лоток. Каркас лотка выполнен из нержавеющей стали, для визуализации гидравлических процессов передняя и задняя стенки лотка выполнены из прозрачного оргстекла, на передней стенке расположена координатная ось. По боковым граням основания, распложены технологические люки для обслуживания лотка.
Внутри гидравлического лотка установлены три распорки, в которые можно помещать, как шпунтовые стенки, в виде прозрачных перегородок, так и дренажное полотно (дренажное полотно поставляется в комплекте со стендом).
На передней стенке, расположены 10 пьезометров, для предотвращения попадания в пьезометры песка, каждая трубка помещена в геотекстиль. В лотке установлены три тренажные трубки, представляющую собой пластиковую перфорированную трубу диаметром 50 мм завернутую в геотекстиле. Все пьезометры и дренажные трубки соединяются в единый трубопровод и выводятся в технологический бак, расположенный в нижней правой части стенда. На общем трубопроводе дренажных труб расположен высокоточный счётчик воды. Лоток снабжен отверстиями, предотвращающими переливание воды через стенки. Отверстия соединены трубопроводом с технологическим баком. На всей гидравлической системе расположена запорная арматура.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Визуализация линий фильтрационных токов.
- Построение фильтрационной сетки.
- Определение фильтрационных расходов.
- Фильтрация под шпунтовой стенкой.
- Фильтрация через земляную плотину.
- Контроль фильтрации через проницаемые грунты в дренаж в подстилающем грунте.
- Осушение водонасыщенного грунта системным дренажем.
- Визуализация инфильтрационного питания.
Лабораторный стенд «Комплект фильтрационного лотка с горизонтальным дренажем» в сборе –1 шт.
Электронный носитель с методическими указаниями и учебным видеороликом –1 шт.
Гарантийный талон –1 шт.
Паспорт –1 шт.
