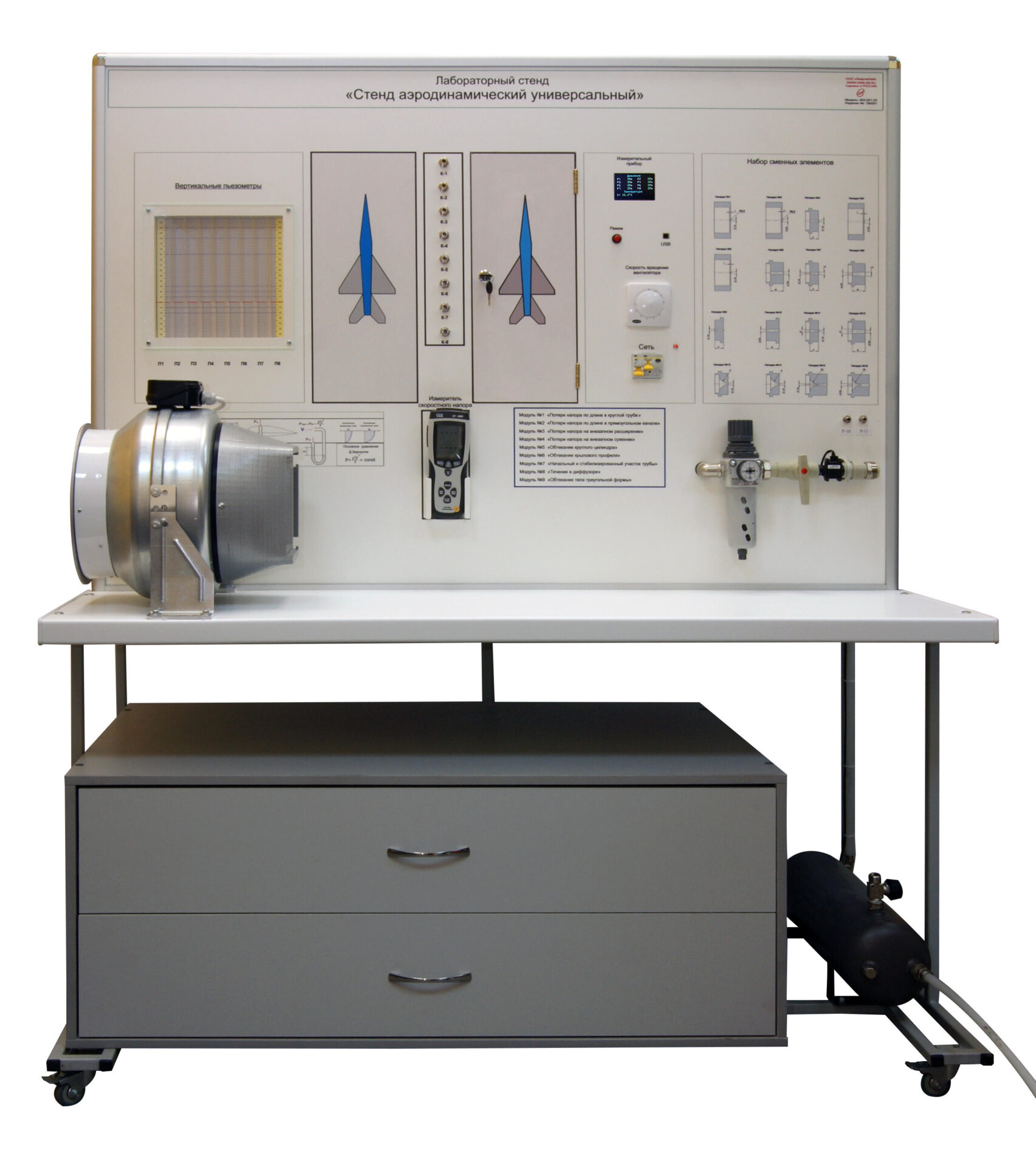

Стенд аэродинамический универсальный предназначен для исследования пространственного течения воздуха; структуры течений и характер возникающих в потоках аэродинамических явлений; изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость. Стенд обеспечивает изучение процесса истечения воздуха из отверстий и насадок.
Принцип действия стенда основан на изменении структуры воздушного потока, проходящего через модули различной конфигурации и определения аэродинамических параметров расчетным и опытным путем.
Комплект представляет собой аэродинамическую систему, позволяющую осуществлять измерение расхода и давления воздуха:
1. Комплект лабораторного оборудования состоит из девяти сменных модулей, сменных насадок, позволяющих исследовать различные течения воздуха и истечение из насадок.
2. Рамная конструкция выполнена в виде стола на колесах с местом для размещения сменных блоков.
3. Исполнение стенда ручное вывод данных осуществляется на цветной LCDTFT дисплей диагональю 3,5 дюйма разрешением320×480 пикселей на лицевой панели блока управления. Также для измерения давления используется жидкостный батарейный пьезометр.
4. Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Сменные модули:
1 «Потери напора по длине в круглой трубе».
2 «Потери напора по длине в прямоугольном канале».
3 «Потери напора на внезапном расширении».
4 «Потери напора на внезапном сужении».
5 «Обтекание кругового цилиндра».
6 «Обтекание крылового профиля».
7 «Начальный и стабилизированный участок трубы».
8 «Течение в диффузоре».
9 «Обтекание тела треугольной формы».
Сменные элементы:
«Отверстие с острой кромкой».
«Отверстие со скругленной кромкой».
«Внутренний цилиндрический насадок».
«Внешний цилиндрический насадок».
«Коноидальный насадок».
«Конический сходящийся насадок»
«Конический расходящийся насадок»
Два дополнительных крыльевых профиля разного сечения.
Стенд аэродинамический универсальный предназначен для исследования пространственного течения воздуха; структуры течений и характер возникающих в потоках аэродинамических явлений; позволяет изучать методы и средства измерения основных аэродинамических параметров, измерять их и устанавливать между ними зависимость.
- Потребляемая мощность, В·А: 2000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 4
- Изучение потери напора по длине в круглой трубе.
- Изучение потери напора по длине в прямоугольном канале;
- Изучение потери напора на внезапном расширении;
- Изучение потери напора на внезапном сужении;
- Исследование обтекание кругового цилиндра воздушным потоком;
- Исследование обтекание крылового профиля воздушным потоком;
- Исследование прохождения воздушного потока через начальный и стабилизированный участок трубы;
- Исследование прохождения воздушного потока через диффузор;
- Изучение обтекания тела треугольной формы.
- Истечение воздуха из ресивера через отверстие с острой кромкой: докритический, критический режим течения
- Определение расхода через отверстие или насадок и коэффициента расхода для следующих устройств: отверстие с острой кромкой; отверстие со скругленной кромкой; внутренний цилиндрический насадок; внешний цилиндрический насадок; коноидальный насадок; конический сходящийся насадок; конический расходящийся насадок.
Стенд аэродинамический универсальный в сборе –1шт.
Электронный носитель с учебным видеороликом, программным обеспечением и методическими указаниями –1шт.
Ноутбук - 1шт.
Паспорт –1шт.
Гарантийный талон –1шт.
