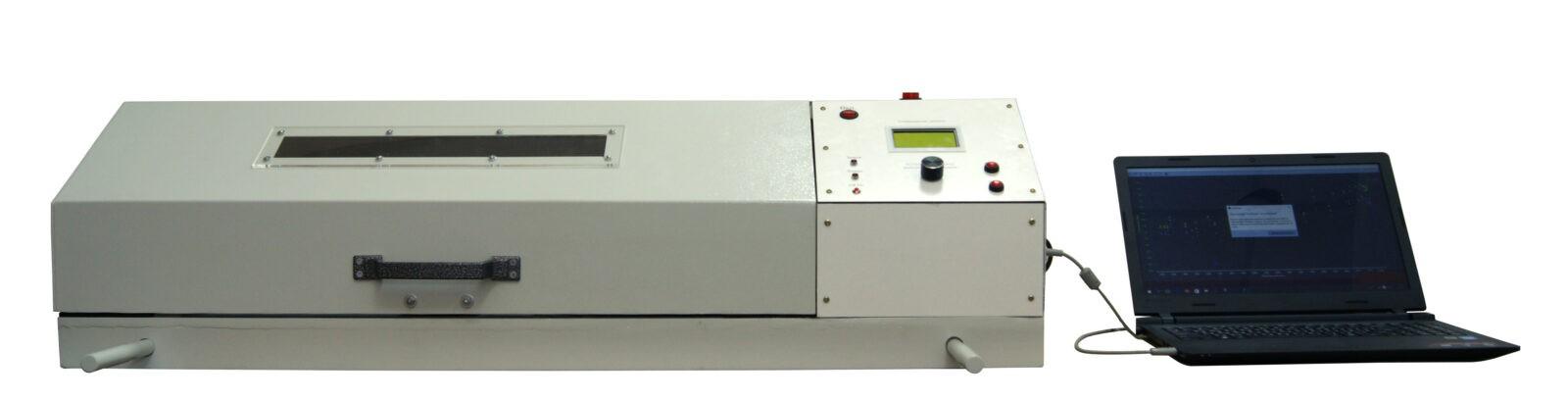

Автоматизированный учебно лабораторный комплекс «Определение резонанса валов», ЭЛБ-161.008.01
- Исполнение: С ПО
Типовой комплект учебного оборудования «Определение резонанса валов» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний, и навыков.
Установка оснащена микропроцессорной системой, которая предназначена для управления устройствами, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса. Скорость обмена по линиям RS485 может составлять от 9600 до 115200 бод. Протокол обмена LCPE (LAB Communication protocol Engineering), это универсальный протокол позволяющий легко организовать обмен данными и управление различными модулями из программного комплекса ELAB.
Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.
Комплекс обеспечивает исследование явления резонанса валов. Привод вала осуществляется асинхронным электродвигателем с частотным регулированием скорости вращения. Перемещения вала регистрируются бесконтактными индуктивными датчиками.
Типовой комплект учебного оборудования «Определение резонанса валов» обеспечивает исследование явления резонанса валов. Привод вала осуществляется асинхронным электродвигателем с частотным регулированием скорости вращения. Перемещения вала регистрируются бесконтактными индуктивными датчиками. Сбор данных осуществляет микропроцессорная система.
- Потребляемая мощность, В·А: 1000
- Электропитание:
- напряжение, В: 220
- частота, Гц: 50
- Класс защиты от поражения электрическим током: I
- Диапазон рабочих температур, ˚С: +10…+35
- Влажность, %: до 80
- Количество человек, которое одновременно и активно может работать на комплекте: 2
- Определение критических частот вращения вала при различной инерционной нагрузке.
- Определение критических частот вращения вала при различном расстоянии между опорами.
- Определение АЧХ вала при различной инерционной нагрузке.
- Определение АЧХ вала при различном расстоянии между опорами.
1. рамная конструкция с защитным кожухом;
2. исследуемый вал;
3. электродвигатель;
4. частотный преобразователь;
5. датчики частоты вращения и перемещения одного сечения вала;
6. основной и два дополнительных диска для установки на валу;
7. блок управления;
8. ноутбук.
